精馏塔的设计详解VIP免费

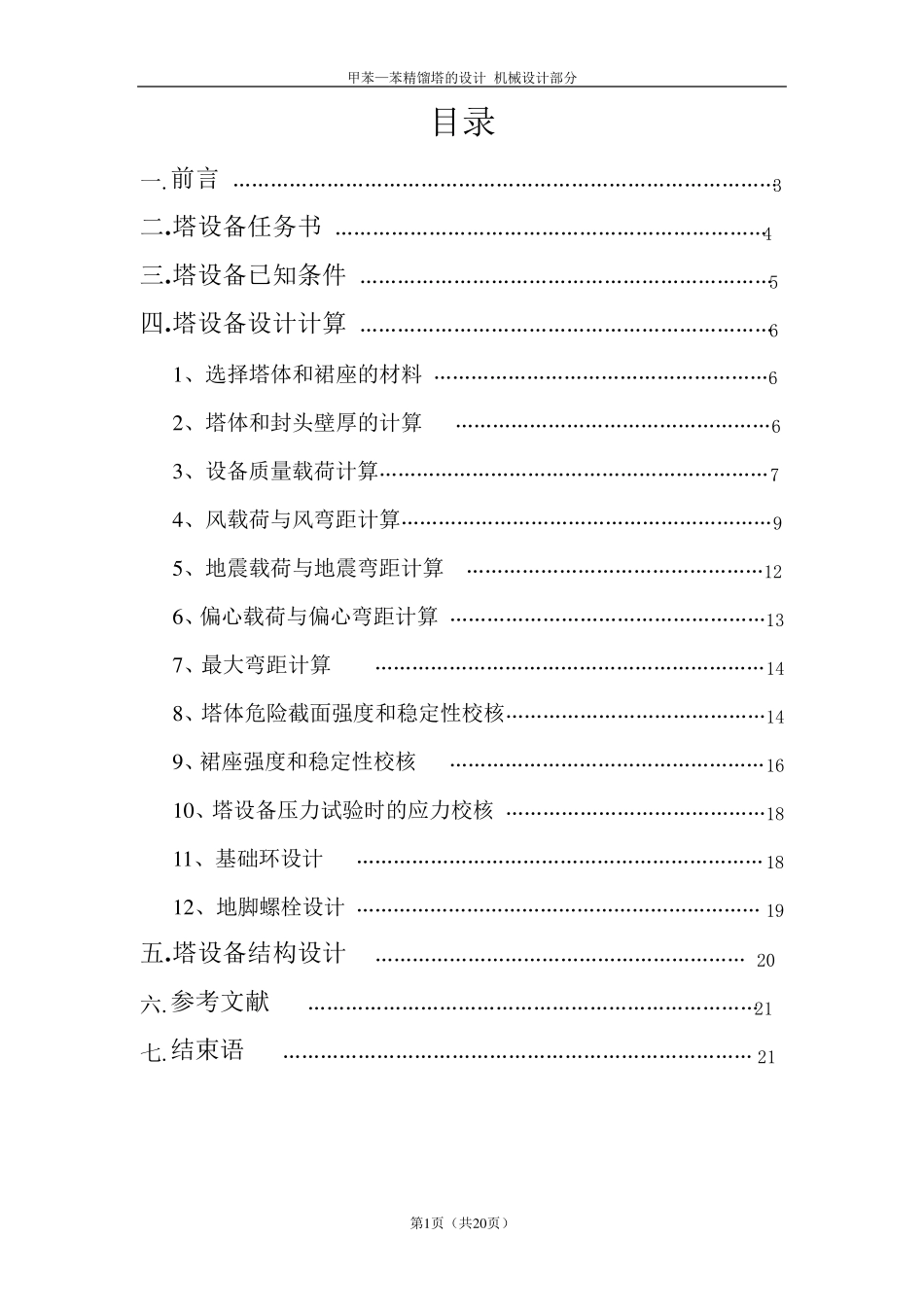

精馏塔的设计详解_第1页
1/20

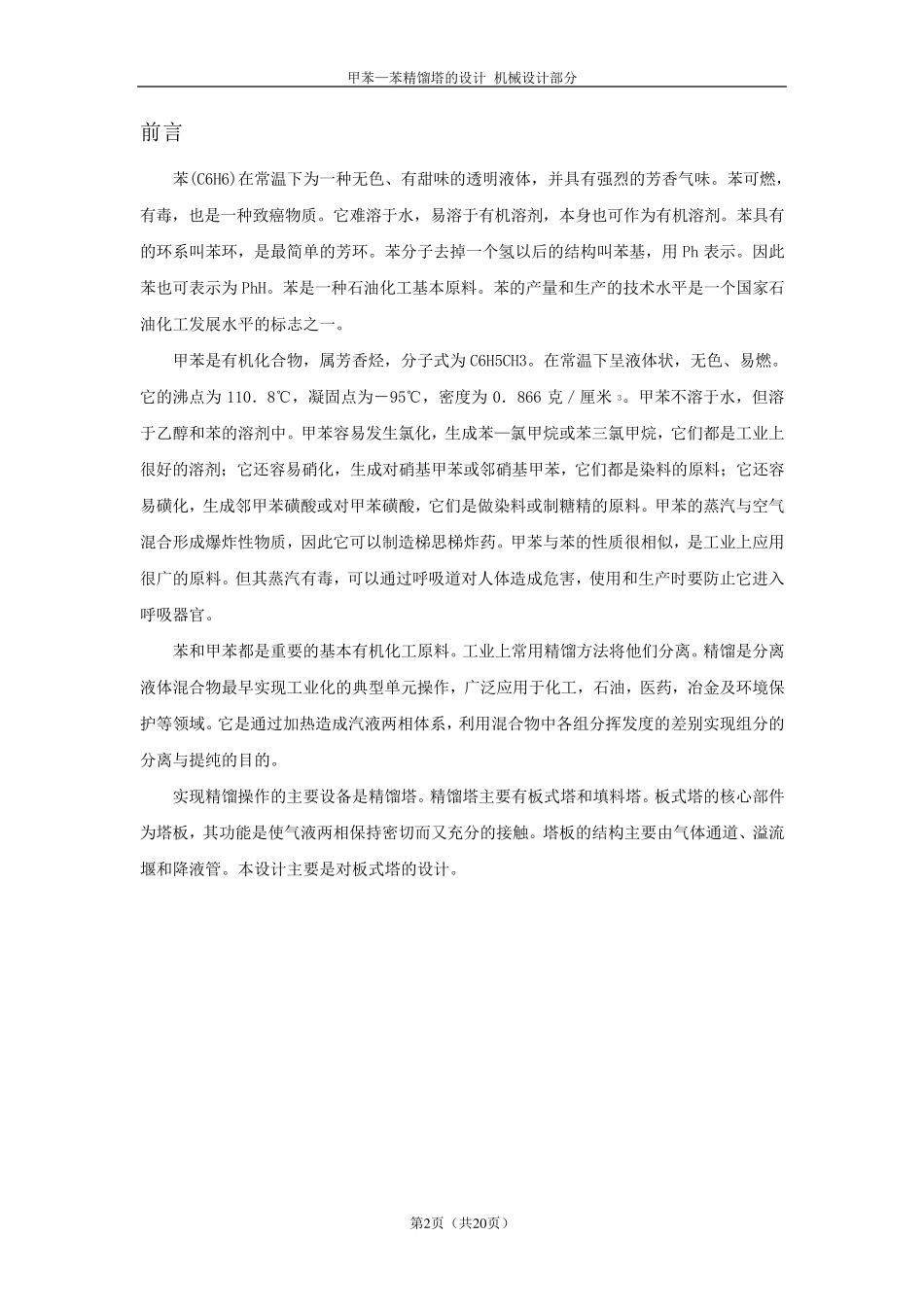

精馏塔的设计详解_第2页
2/20

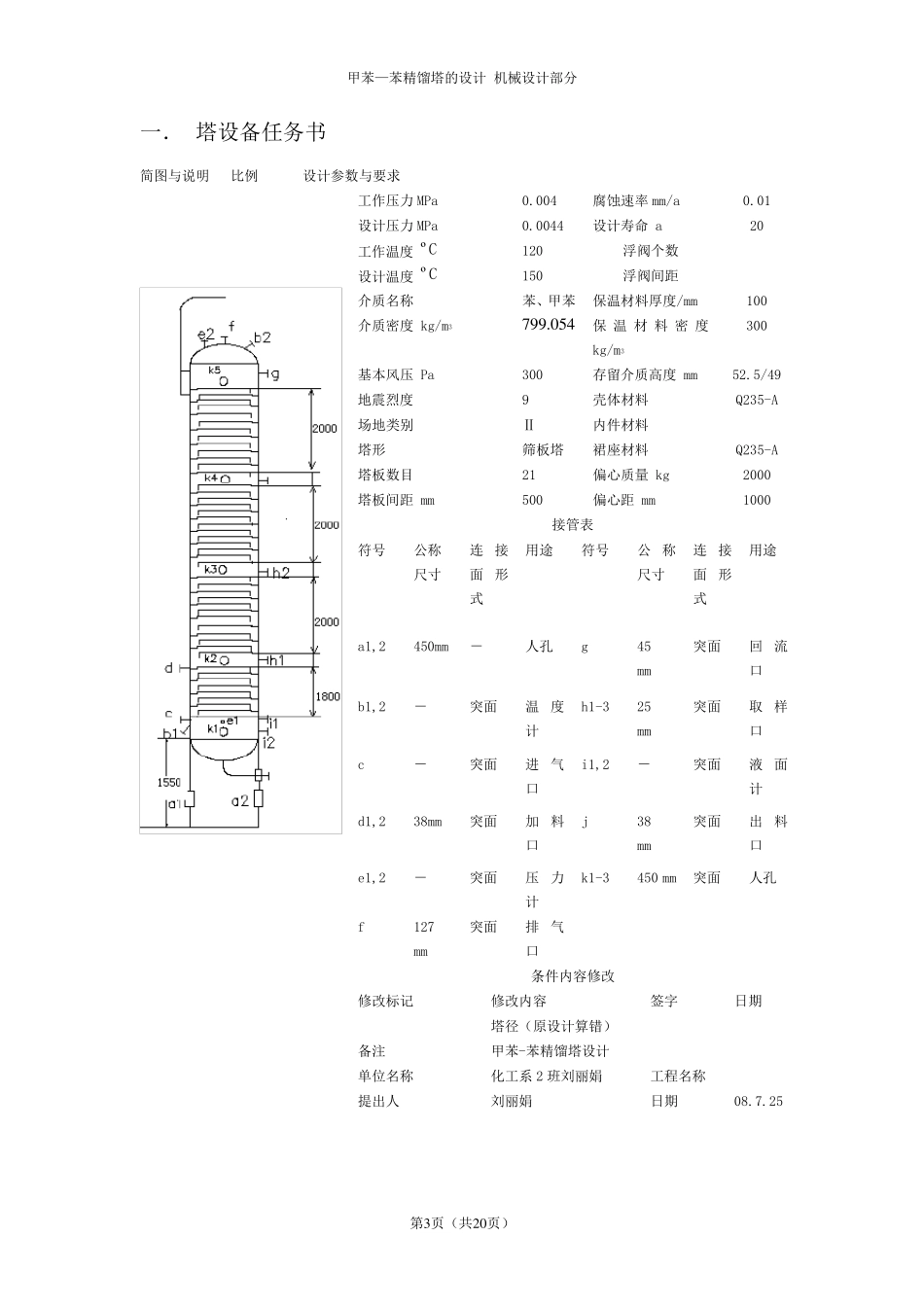

精馏塔的设计详解_第3页
3/20
甲苯—苯精馏塔的设计 机械设计部分 第1 页(共2 0 页) 目录 一. 前言 ……………………………………………………………………………3 二. 塔设备任务书 ……………………………………………………………4 三. 塔设备已知条件 …………………………………………………………5 四. 塔设备设计计算 …………………………………………………………6 1 、选择塔体和裙座的材料 ………………………………………………6 2 、塔体和封头壁厚的计算 ……………………………………………6 3 、设备质量载荷计算………………………………………………………7 4 、风载荷与风弯距计算……………………………………………………9 5 、地震载荷与地震弯距计算 …………………………………………12 6 、偏心载荷与偏心弯距计算 ……………………………………………13 7 、最大弯距计算 ………………………………………………………14 8 、塔体危险截面强度和稳定性校核……………………………………14 9 、裙座强度和稳定性校核 ……………………………………………16 1 0 、塔设备压力试验时的应力校核 ……………………………………18 1 1 、基础环设计 …………………………………………………………18 1 2 、地脚螺栓设计 ………………………………………………………… 19 五. 塔设备结构设计 …………………………………………………… 20 六. 参考文献 ………………………………………………………………21 七. 结束语 ………………………………………………………………… 21 甲苯—苯精馏塔的设计 机械设计部分 第2 页(共2 0 页) 前言 苯(C6H6)在常温下为一种无色、有甜味的透明液体,并具有强烈的芳香气味。苯可燃,有毒,也是一种致癌物质。它难溶于水,易溶于有机溶剂,本身也可作为有机溶剂。苯具有的环系叫苯环,是最简单的芳环。苯分子去掉一个氢以后的结构叫苯基,用 Ph 表示。因此苯也可表示为 PhH。苯是一种石油化工基本原料。苯的产量和生产的技术水平是一个国家石油化工发展水平的标志之一。 甲苯是有机化合物,属芳香烃,分子式为 C6H5CH3。在常温下呈液体状,无色、易燃。它的沸点为 110.8℃,凝固点为-95℃,密度为 0.866 克/厘米 3。甲苯不溶于水,但溶于乙醇和苯的溶剂中。甲苯容易发生氯化,生成苯—氯甲烷或苯三氯甲烷,它们都是工业上很...
