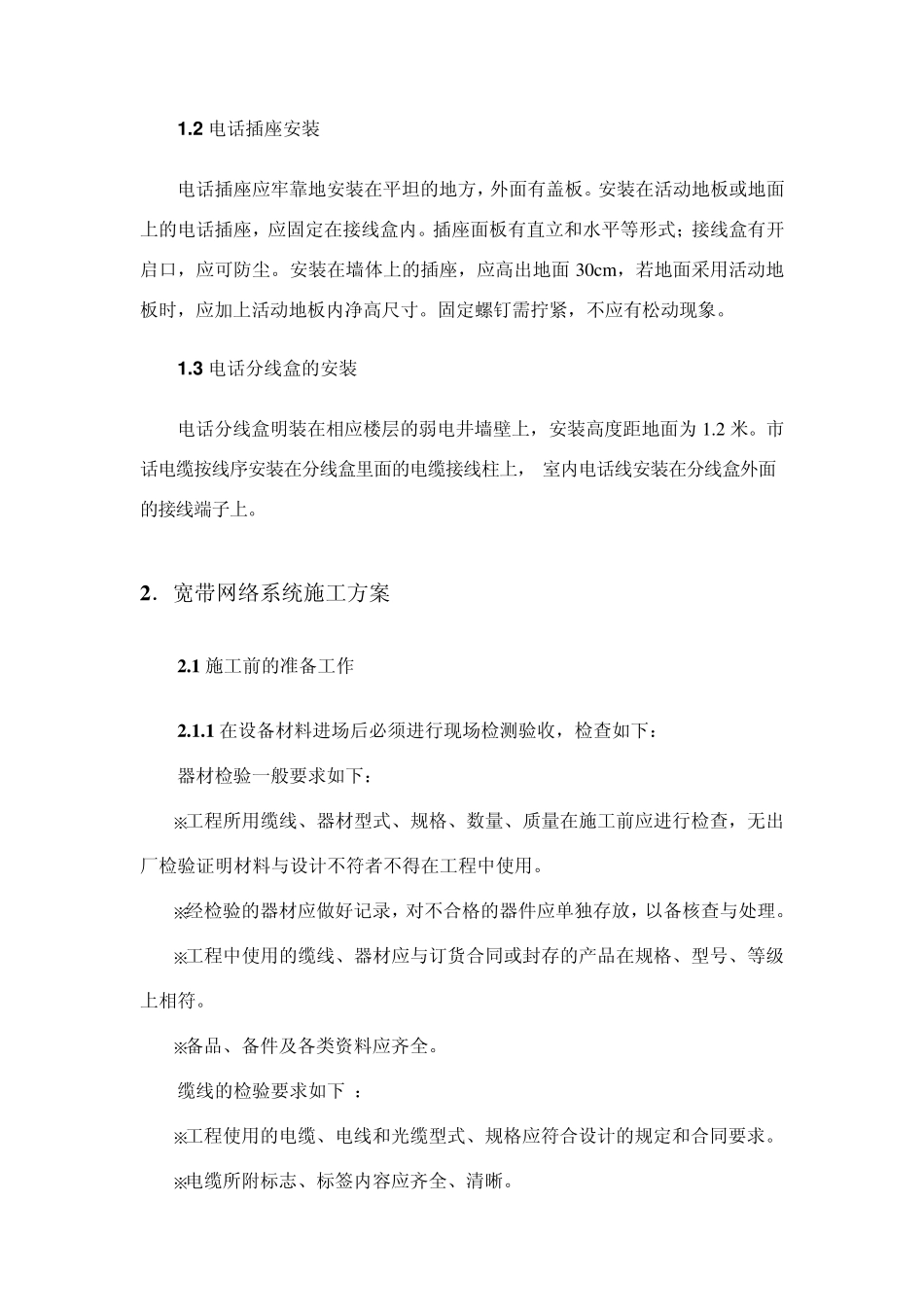

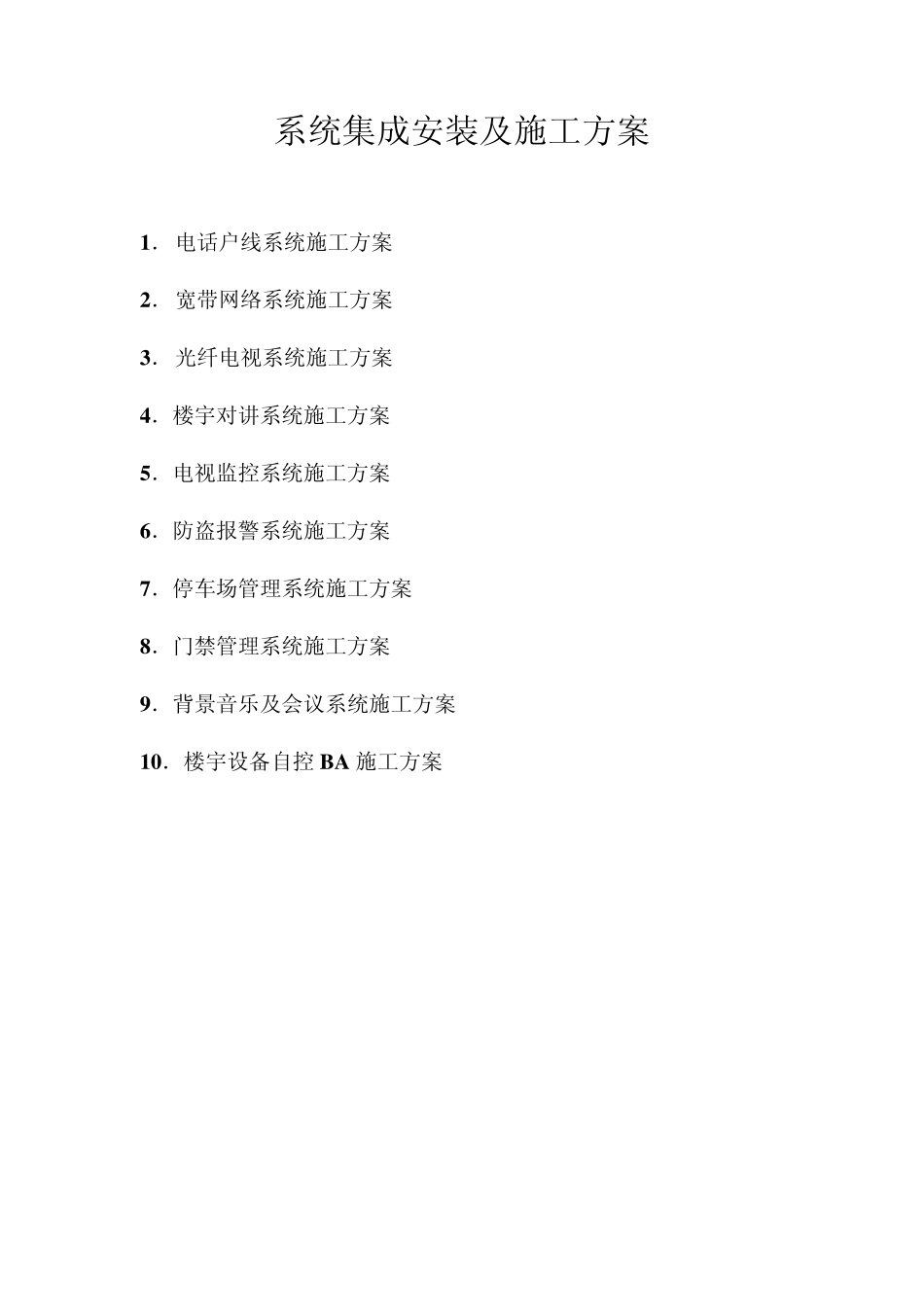

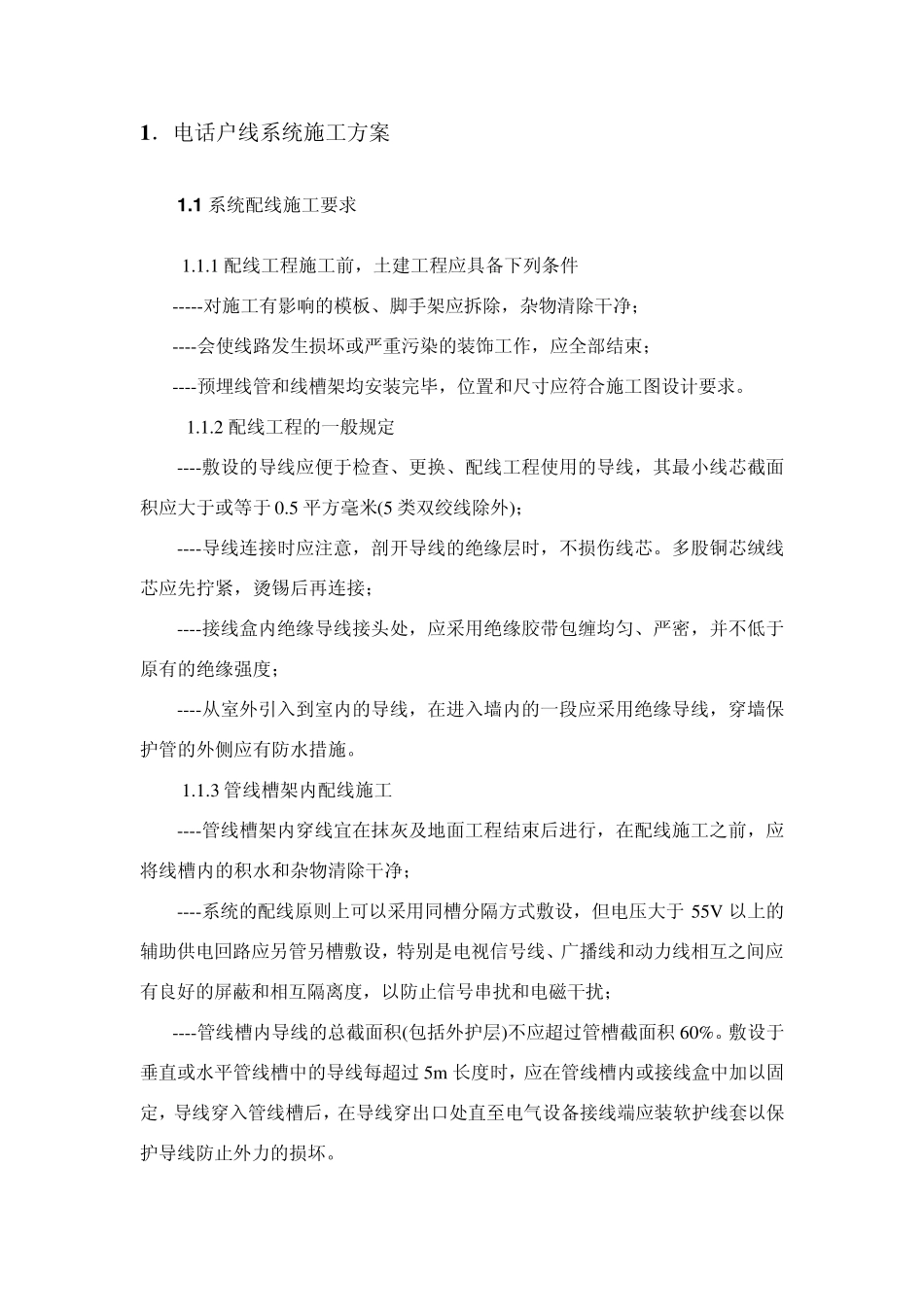

系统集成安装及施工方案 1． 电话户线系统施工方案 2． 宽带网络系统施工方案 3． 光纤电视系统施工方案 4．楼宇对讲系统施工方案 5．电视监控系统施工方案 6．防盗报警系统施工方案 7．停车场管理系统施工方案 8．门禁管理系统施工方案 9．背景音乐及会议系统施工方案 10．楼宇设备自控BA 施工方案 1 ．电话户线系统施工方案 1 .1 系统配线施工要求 1.1.1 配线工程施工前，土建工程应具备下列条件 -----对施工有影响的模板、脚手架应拆除，杂物清除干净； ----会使线路发生损坏或严重污染的装饰工作，应全部结束； ----预埋线管和线槽架均安装完毕，位置和尺寸应符合施工图设计要求。 1.1.2 配线工程的一般规定 ----敷设的导线应便于检查、更换、配线工程使用的导线，其最小线芯截面积应大于或等于 0.5 平方毫米(5 类双绞线除外)； ----导线连接时应注意，剖开导线的绝缘层时，不损伤线芯。多股铜芯绒线芯应先拧紧，烫锡后再连接； ----接线盒内绝缘导线接头处，应采用绝缘胶带包缠均匀、严密，并不低于原有的绝缘强度； ----从室外引入到室内的导线，在进入墙内的一段应采用绝缘导线，穿墙保护管的外侧应有防水措施。 1.1.3 管线槽架内配线施工 ----管线槽架内穿线宜在抹灰及地面工程结束后进行，在配线施工之前，应将线槽内的积水和杂物清除干净； ----系统的配线原则上可以采用同槽分隔方式敷设，但电压大于 55V 以上的辅助供电回路应另管另槽敷设，特别是电视信号线、广播线和动力线相互之间应有良好的屏蔽和相互隔离度，以防止信号串扰和电磁干扰； ----管线槽内导线的总截面积(包括外护层)不应超过管槽截面积 60%。敷设于垂直或水平管线槽中的导线每超过 5m 长度时，应在管线槽内或接线盒中加以固定，导线穿入管线槽后，在导线穿出口处直至电气设备接线端应装软护线套以保护导线防止外力的损坏。 1 .2 电话插座安装 电话插座应牢靠地安装在平坦的地方，外面有盖板。安装在活动地板或地面上的电话插座，应固定在接线盒内。插座面板有直立和水平等形式；接线盒有开启口，应可防尘。安装在墙体上的插座，应高出地面30cm ，若地面采用活动地板时，应加上活动地板内净高尺寸。固定螺钉需拧紧，不应有松动现象。 1 .3 电话分线盒的安装 电话分线盒明装在相应楼层的弱电井墙壁上，安装高度距地面为1.2 米。市话电缆按线序安装在分线盒里面的电缆接线柱上，室内电话线安装在分线盒外面的接线...
