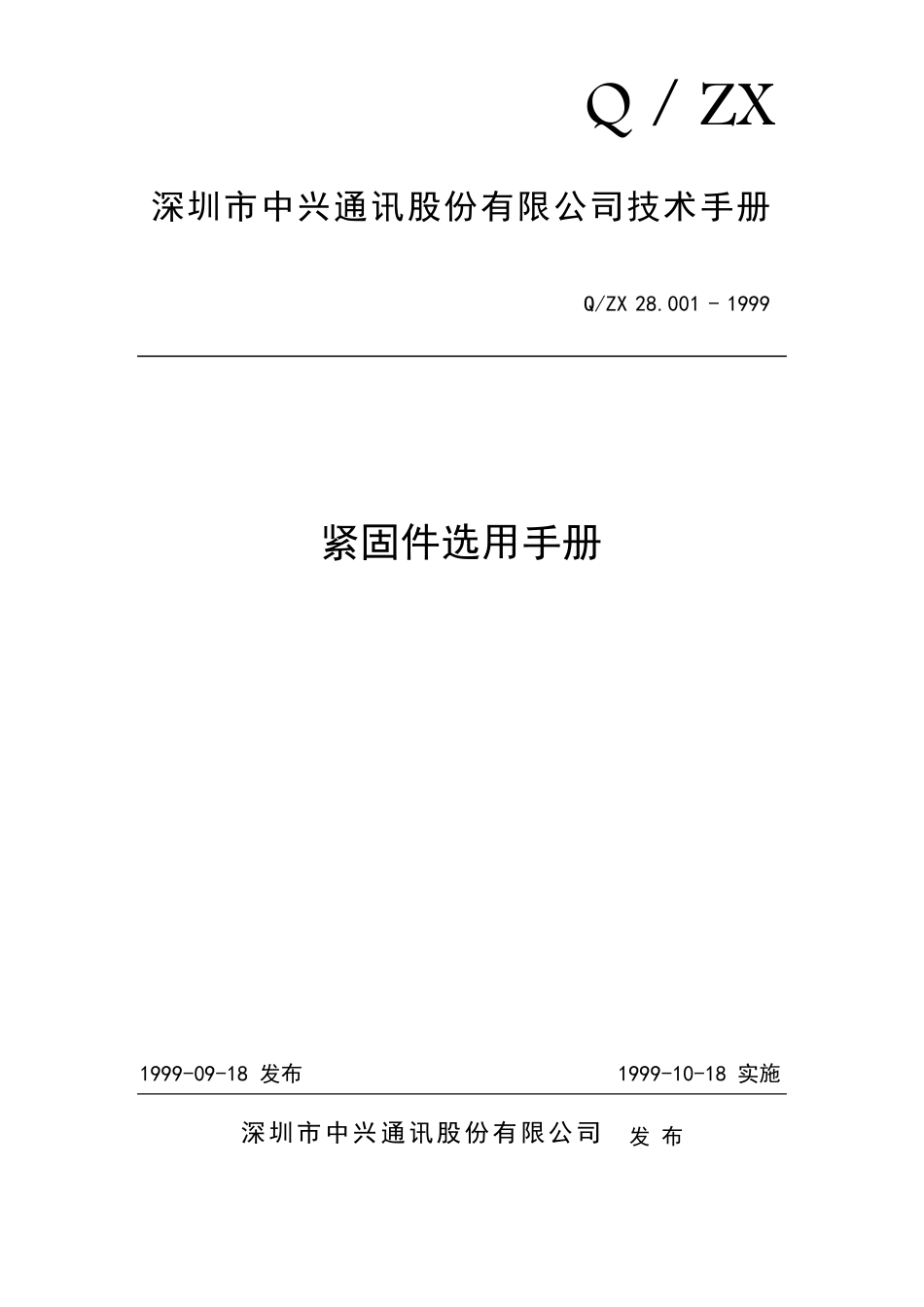

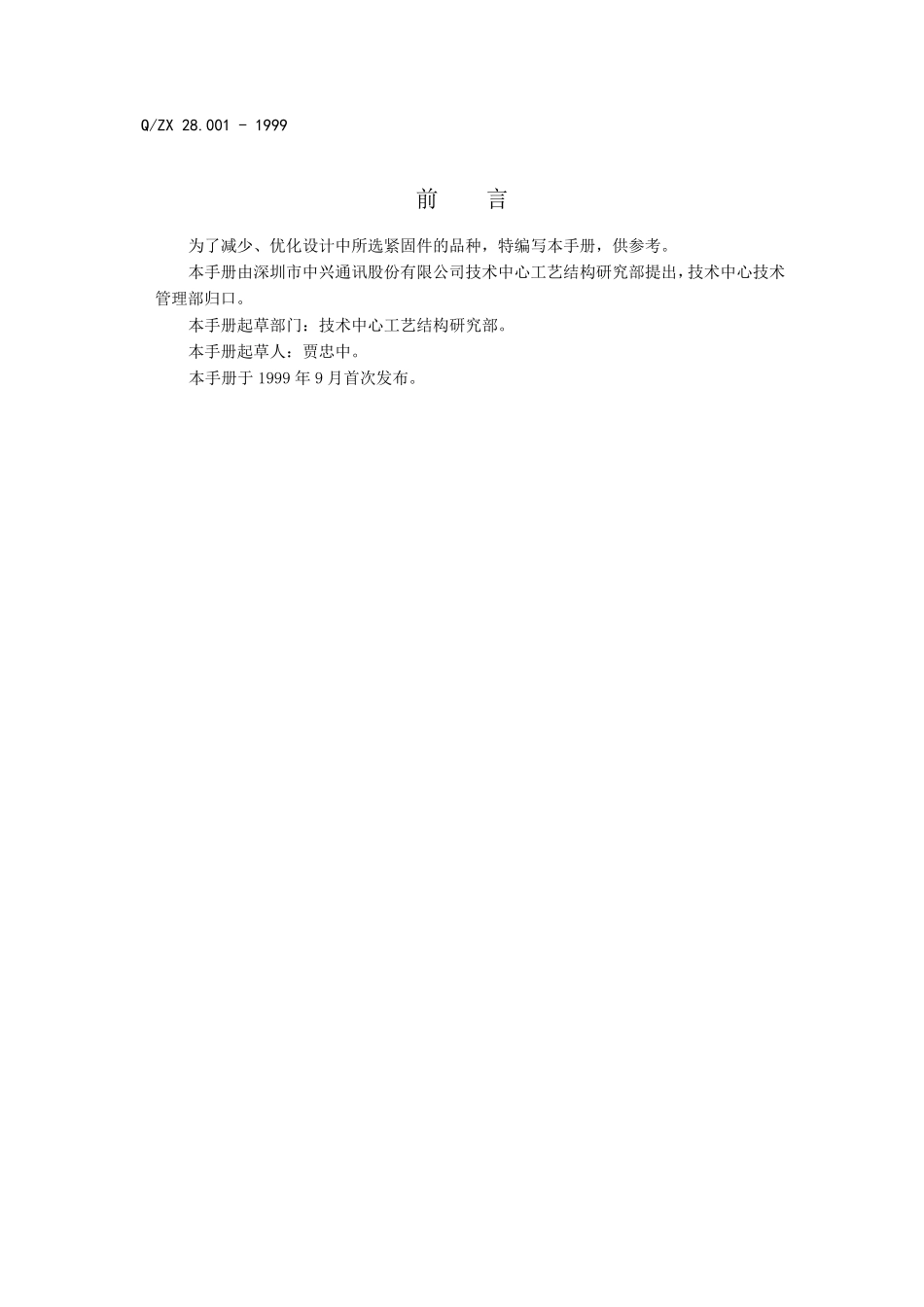

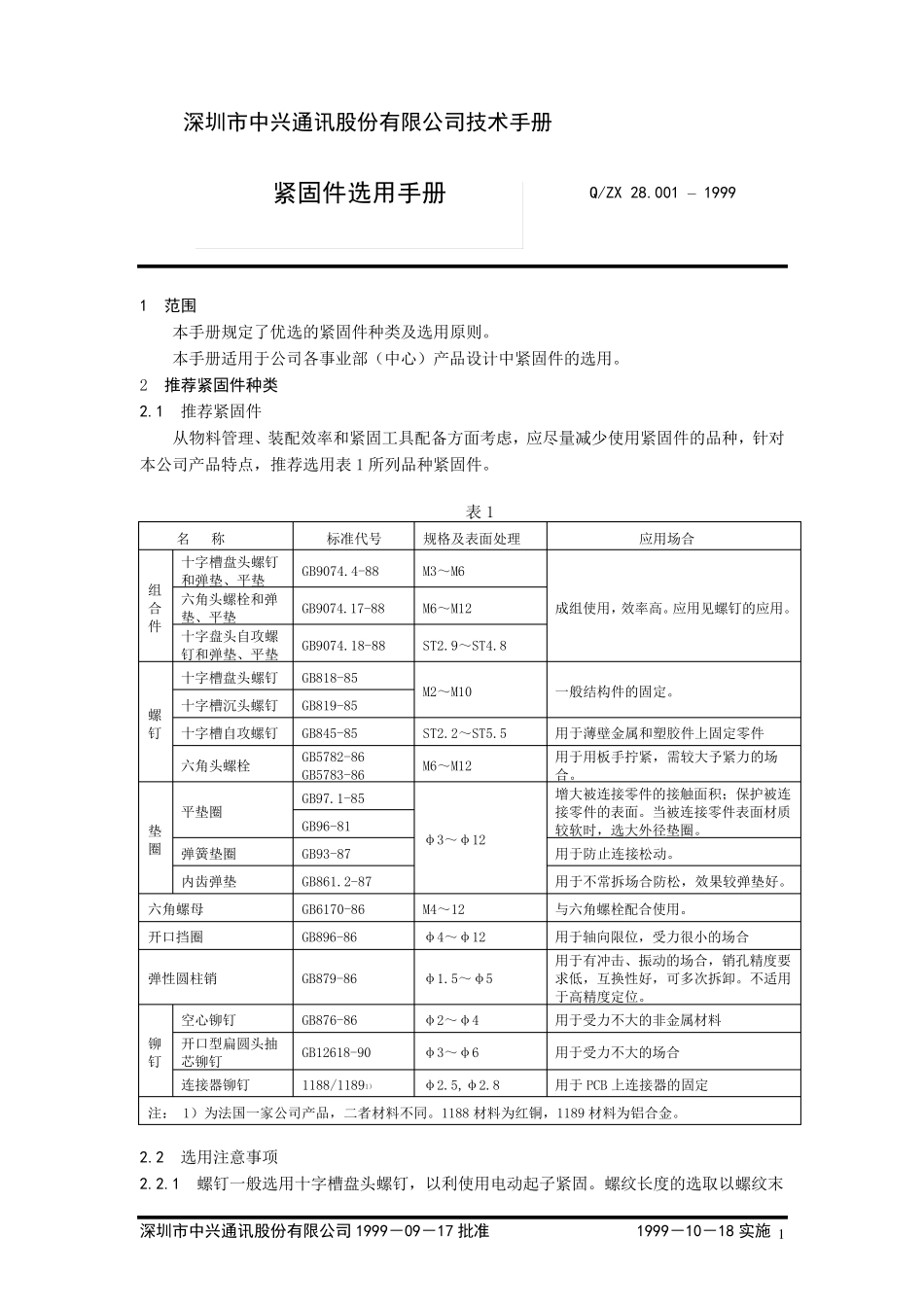

Q / ZX 深圳市中兴通讯股份有限公司技术手册 1999-09-18 发布 1999-10-18 实施 深圳市中兴通讯股份有限公司 发 布紧固件选用手册 Q/ZX 28.001 - 1999 前 言 为了减少、优化设计中所选紧固件的品种，特编写本手册，供参考。 本手册由深圳市中兴通讯股份有限公司技术中心工艺结构研究部提出，技术中心技术管理部归口。 本手册起草部门：技术中心工艺结构研究部。 本手册起草人：贾忠中。 本手册于 1999 年 9 月首次发布。 Q/ZX 28.001 - 1999 深圳市中兴通讯股份有限公司 1999－09－17 批准 1999－10－18 实施 1 深圳市中兴通讯股份有限公司技术手册 1 范围 本手册规定了优选的紧固件种类及选用原则。 本手册适用于公司各事业部（中心）产品设计中紧固件的选用。 2 推荐紧固件种类 2.1 推荐紧固件 从物料管理、装配效率和紧固工具配备方面考虑，应尽量减少使用紧固件的品种，针对本公司产品特点，推荐选用表1 所列品种紧固件。 表1 名 称 标准代号 规格及表面处理 应用场合 组合件 十字槽盘头螺钉和弹垫、平垫 GB9074.4-88 M3～M6 成组使用，效率高。应用见螺钉的应用。 六角头螺栓和弹垫、平垫 GB9074.17-88 M6～M12 十字盘头自攻螺钉和弹垫、平垫 GB9074.18-88 ST2.9～ST4.8 螺钉 十字槽盘头螺钉 GB818-85 M2～M10 一般结构件的固定。 十字槽沉头螺钉 GB819-85 十字槽自攻螺钉 GB845-85 ST2.2～ST5.5 用于薄壁金属和塑胶件上固定零件 六角头螺栓 GB5782-86 GB5783-86 M6～M12 用于用板手拧紧，需较大予紧力的场合。 垫圈 平垫圈 GB97.1-85 φ3～φ12 增大被连接零件的接触面积；保护被连接零件的表面。当被连接零件表面材质较软时，选大外径垫圈。 GB96-81 弹簧垫圈 GB93-87 用于防止连接松动。 内齿弹垫 GB861.2-87 用于不常拆场合防松，效果较弹垫好。 六角螺母 GB6170-86 M4～12 与六角螺栓配合使用。 开口挡圈 GB896-86 φ4～φ12 用于轴向限位，受力很小 的场合 弹性 圆 柱 销 GB879-86 φ1.5～φ5 用于有 冲 击 、振 动的场合，销 孔 精 度 要求 低 ，互 换 性 好，可 多 次 拆卸 。不适用于高精 度 定位。 铆钉 空 心铆 钉 GB876-86 φ2～φ4 用于受力不大的非 金属材料 开口型 扁 圆 头抽芯 铆 钉 GB12618-90 φ3～φ6 用于受力不大的场合 连接器 铆 钉 1188/11891） φ2.5,φ2.8...
