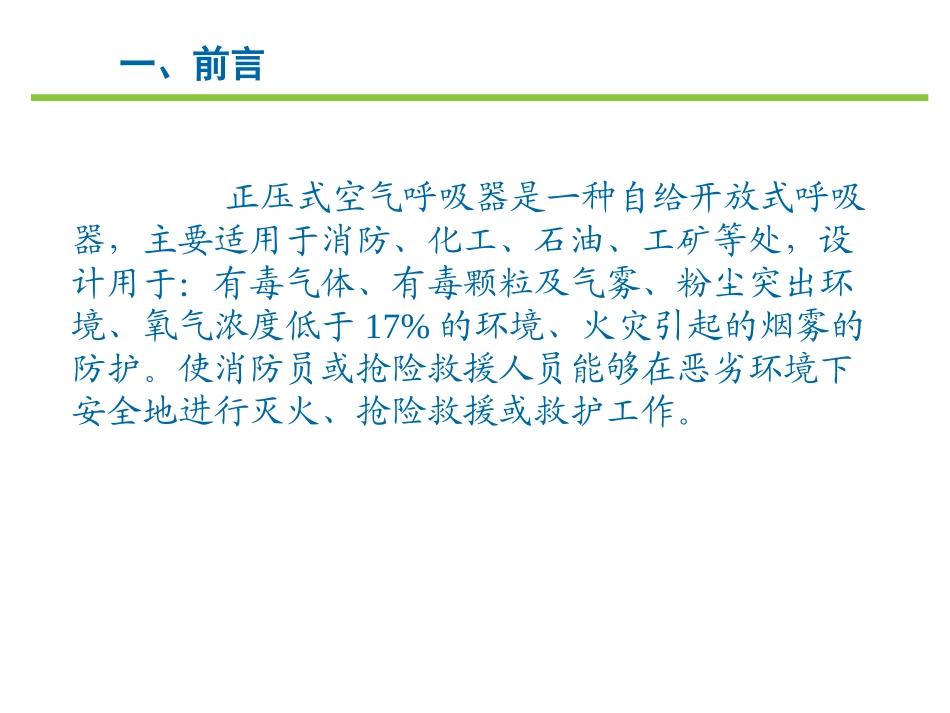

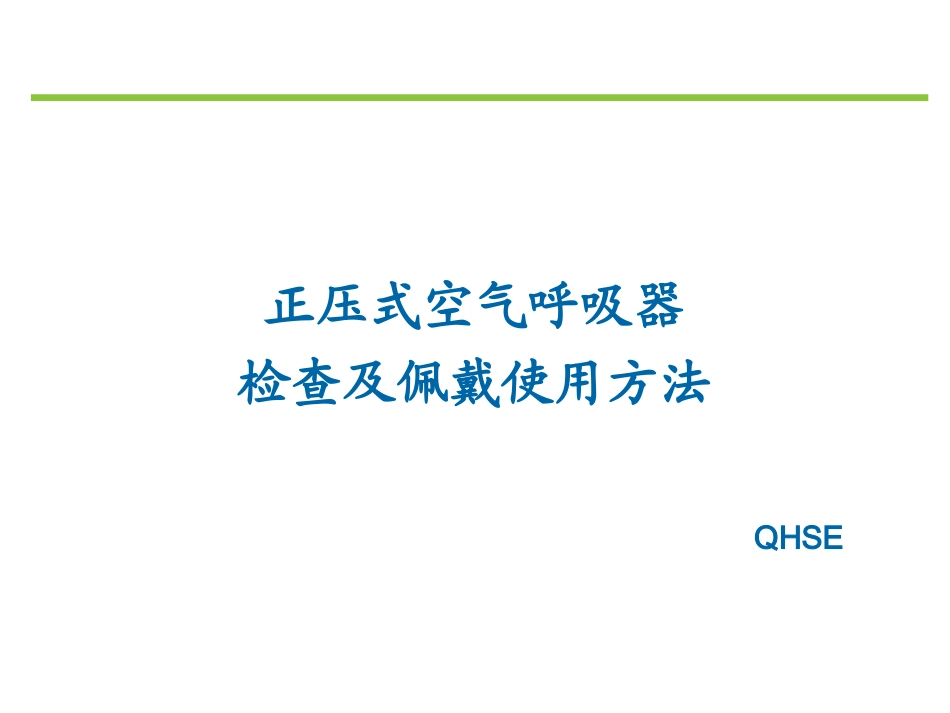

正压式空气呼吸器检查及佩戴使用方法QHSE目录一、前言二、产品性能与部件三、结构组成四、工作原理五、使用与管理一、前言正压式空气呼吸器是一种自给开放式呼吸器，主要适用于消防、化工、石油、工矿等处，设计用于：有毒气体、有毒颗粒及气雾、粉尘突出环境、氧气浓度低于17%的环境、火灾引起的烟雾的防护。使消防员或抢险救援人员能够在恶劣环境下安全地进行灭火、抢险救援或救护工作。一、前言正压式空气呼吸器配有视野广阔、明亮、气密良好的全面罩，供气装置配有体积较小、重量轻、性能稳定的供气阀；选用高强度背板和安全系数较高的优质高压气瓶；减压阀装置装有残气报警器，在规定的气瓶压力范围内，可向佩戴者发出声响信号，提醒使用人员及时撤离现场。一、前言优点：适用范围广；气源经济方便；呼吸阻力小；操作使用和维护保养简便；正压式空气呼吸器使用更加安全不足：气瓶重量较大。二、产品性能与部件公司配备的空呼有浙江恒泰安全设备有限公司生产，为消防型号RHZKF6.8/30型正压式空气呼吸器。R代表消防员个人装备，H为产品类别代号呼吸器，ZK为产品特征代码，Z为正压式、K为空气；F为碳纤维复合瓶。总重量11.5Kg，额定工作压力30MPa,气瓶容积为6.8L，贮气量2040L，气瓶工作压力≤30MPa，最大供气量400L/min，报警压力5.5±0.5MPa，参考使用时间：60分钟。面罩供气阀减压器背托压力表气瓶压力表中压导气管及快速接头背托背带碳纤维气瓶：铝合金内胆（密封作用）碳纤维（承压作用）玻璃纤维（定型作用）环氧树脂（保护缠绕纤维，清洁美观）三、结构组成——气瓶目前应用最多的气瓶规格：2L、3L、4.7L、6.8L，9L1、气瓶碳纤维气瓶：重量轻、耐腐蚀、承压高、寿命长；不会发生脆性爆炸，超高压下大块撕裂，两端不飞出，避免对人体造成严重损伤。不足：耐撞击能力差。气瓶阀：装有安全膜片，在气瓶内压力过高(40～42Mpa)时先行爆破卸压，可防止由于瓶内压力过高引起气瓶爆裂，避免人员伤亡。三、结构组成——气瓶2、减压器三、结构组成——减压器减压器的作用是将高压气体的压力降至0.5～0.8Mpa，并不断供给适量的空气，以满足人体呼吸的需求。报警器后置的减压器报警器前置的减压器2、减压器气源余气警报器：当气瓶内压力降至4～6MPa时，发出警报声。报警器有两种结构型式：一种直接安装在减压器上，称后置报警器；一种连同压力表连接到使用者的胸前，称前置报警器。气瓶容积气瓶容积(L)×(L)×气瓶储气压力气瓶储气压力(MPa)(MPa)30(L/min)×0.098(MPa)30(L/min)×0.098(MPa)使用时间使用时间(min)(min)＝＝三、结构组成——减压器压力指示装置：由高压导管和压力表组成，用于指示气瓶内的储气压力。2、减压器三、结构组成——减压器2、减压器中压软管和快速接头三、结构组成——减压器3、供气阀正压式供给阀将减压器输出的中压气体按照佩戴者的吸气量，再次减压至人体可以呼吸的压力，供佩戴者呼吸。三、结构组成——供气阀4、背托由背架、肩带、腰带、瓶箍带组成。用于安装气瓶和减压器。三、结构组成——背托三、结构组成5、面罩组成：面框密封圈、口鼻罩，有效阻止有害气体的进入；6、报警哨：置于胸前，报警声宜于分辨，体积小、重量轻；7、压力表：大表盘具有夜视功能，配有橡胶保护罩；8、气瓶阀：具有高压安装装置，开启力矩小；9、快速接头：小巧可单手操作，有锁紧防脱功能。四、工作原理气瓶减压器供气阀面罩吸气时进气阀开启呼气阀关闭进气阀关闭呼气阀开启佩带者大气呼气时（高压气体）（中压气体）四、工作原理打开气瓶阀，高压空气进入减压器，减至适当压力；同时压力表指示出气瓶压力。减压后的压缩空气经中压软导管、快速接头进入正压型空气供给阀。吸气时，供给阀开启，呼气阀关闭，供给阀给全面罩按佩戴者的吸气量供气，被吸入人体肺部；并使全面罩在整个佩戴过程中保持正压。呼气或屏气时，供给阀关闭而呼气阀开启，人体呼出的浊气经面罩上的呼气阀直接排到大气中。这样气体始终沿着一个方向流动而不会逆流。五、空气呼吸器使用与管理——使用前的准备1、使用前的准备注：空气呼吸器不使用时，每月按此方法检查一次气瓶和背具的安装和卸下：★背板...
