空气斜槽培训VIP免费

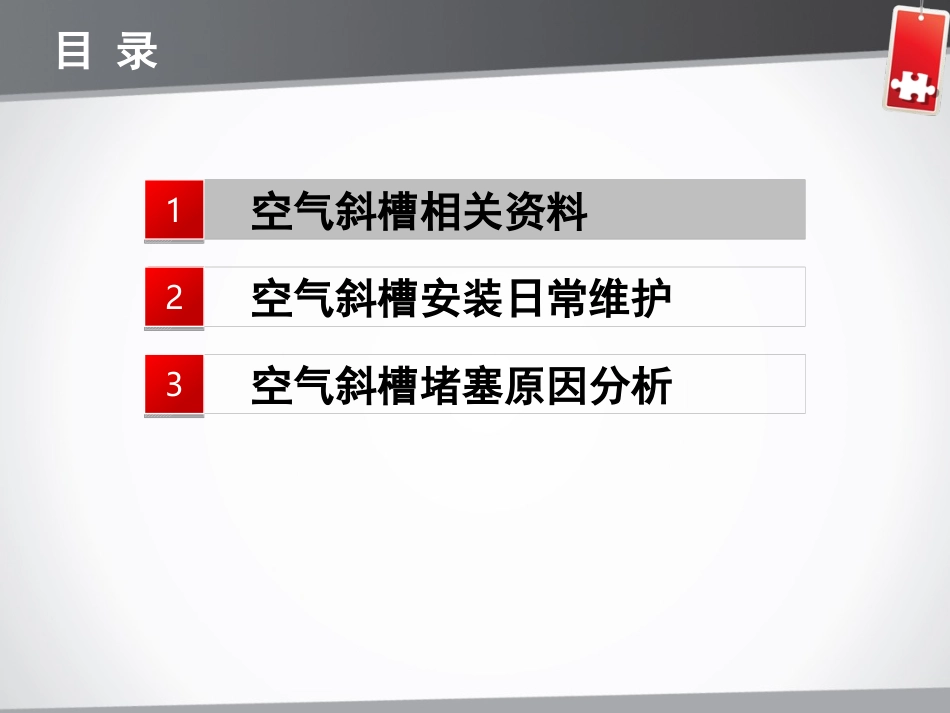

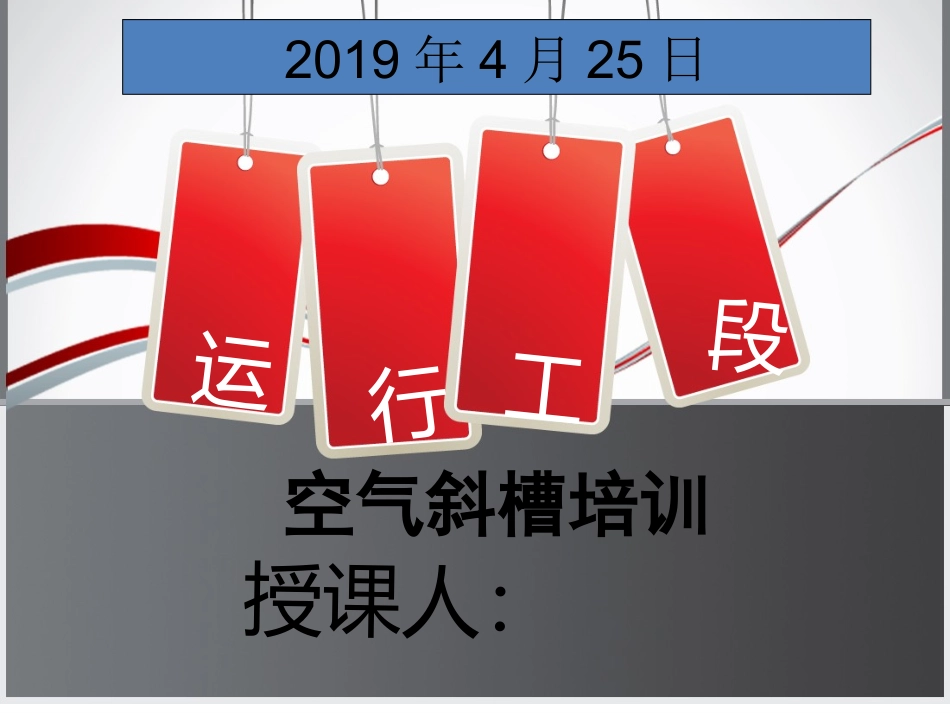

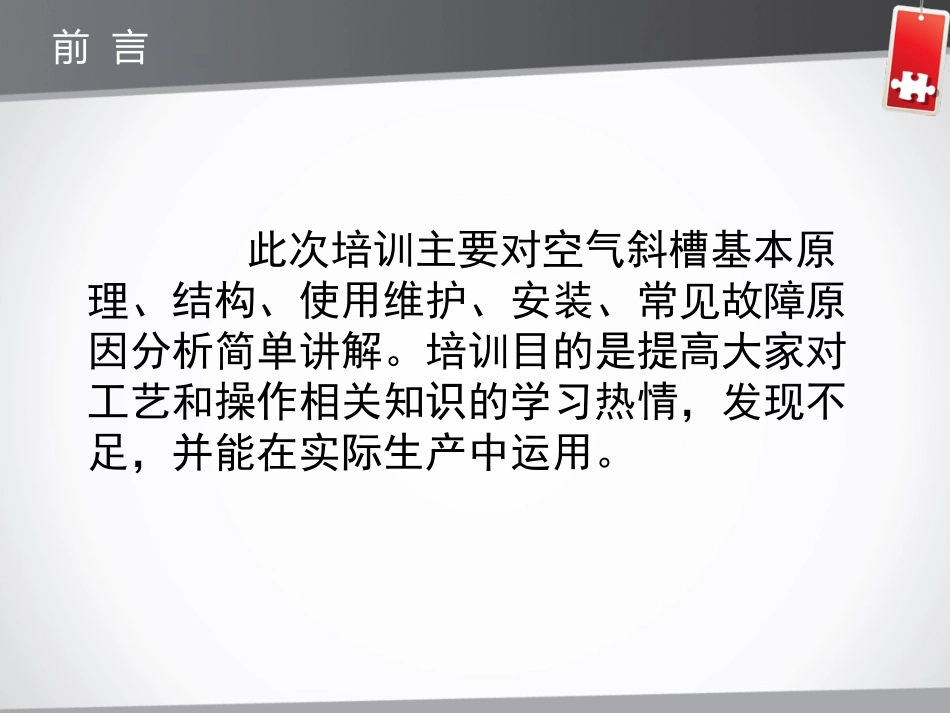

运行工空气斜槽培训段授课人：2019年4月25日前言此次培训主要对空气斜槽基本原理、结构、使用维护、安装、常见故障原因分析简单讲解。培训目的是提高大家对工艺和操作相关知识的学习热情，发现不足，并能在实际生产中运用。目录123空气斜槽相关资料空气斜槽安装日常维护空气斜槽堵塞原因分析一、空气斜槽相关资料概述概述结构结构水泥定义空气输送斜糟适用有于输送水泥等易流态化粉状物料，对粒度大、水分多、流态化性能差的物料不宜使用。本槽以高压离心风机为动力源，使密闭输送斜槽中的物料保持流态化向倾斜向下的一端缓慢的流动。本机主体部分无传动部件，密封操作管理方便，启动.停车容易，工作噪声小，不需要润滑，几乎不需要维修，设备重量轻，电耗少，输送能力大，容易改变输送方向，采用新型涂沦透气层等优点。斜槽由上下两槽构成，中间用特制的耐磨化纤物作为透气层将上下两槽隔开。此透气层比老式斜槽透气布寿命成倍提高。当高压空气进入下槽并穿过透气层进入时，使上槽的物料成流态状，在重力作用下流动而达到输送的目的。一、空气斜槽相关资料工作原理工作原理原理图原理图水泥定义透气层将上下槽体分离开后，形成上槽体为料室，下槽体为气室，以空气为动力，使具有一定压力流量的气体，从透气层（流化床）微孔中穿过，让被流化的物料改变息角，粉料呈“悬浮”状态。空气输送斜槽具有一定斜度，当粉料在透气层上被流化悬浮后，其安息角减小，当小于斜槽的倾斜角时，靠自身重力和分力作用，粉料向前流动，达到输送目的。一、空气斜槽相关资料优点优点水泥定义由于空气斜槽在输送物料中没有传动的零件与它同功用的胶带输送机、螺旋输送机、埋刮板输送机相比较具有磨损少、易维护、耗电少、用材省、无噪音、密闭好、构造简单、操作安全可靠、同时易于改变输送方向和多点喂、卸料等优点。一、日常维护安装基本要求：一般直线输送安装进出料向下倾斜6-10度，上下槽体及各槽衔接处做到切实可靠的密封（可加垫）；一般的说，布置可能和透气层磨损情况允许时，采用大的斜度是有利的。当空气输送斜槽实际安装的倾斜角小于最佳倾斜角时空气输送斜槽上部槽体的物料层会逐渐增高，最终导致上部槽体充满物料，斜槽堵塞。当斜槽实际安装的倾角大于最佳倾角时，毫无疑问有利于斜槽的输送，但是不能很好地利用斜槽的输送性能及有限的空间布置。槽单节槽体长度。空气输送斜槽的规格是以槽宽毫米数表示，主要规格有250、400、500、600几种。因上槽是物料和空气通路，而下槽只通空气，所以上槽较高，下槽较矮，上槽一般H=0.5～0.8B，a=50～100mm。每段槽体标准长度为2000mm，此外，还可按250ram倍数制造非标准长槽体。各段槽体用法兰连接。为了满足输送路线和卸料点的要求，使斜槽进行改向输送和分支输送，在改向处可装弯槽，在分支处可装高三通槽或四通槽。为了便于观察物料流动情况，在上槽上开有窥视窗。有时只需斜槽一段输送物料，为了节省空气量，可在下槽内装设截风挡板，用于截止通往不输送物料部分槽体的空气。二、日常维护安装基本要求：透气层一旦遭到水或油污浸润会增加透气阻力，特别是水泥遇水会水化硬化，这些都会影响空气输送斜槽的正常运转。有时为了切换斜槽流向的需要或存在转接头的原因等，斜槽上部分区域会滞留有物料。但因滞留物料逐渐结实并缓慢扩大，正常输送一段时间后会侵占过料区引起堵塞。这就要求斜槽制作、安装等过程中尽量避免出现引起物料滞留的条件，或者尽量减少滞留区的大小，以减小滞留物料的侵占。二、日常维护安装基本要求：透气层是承托物料，使空气均匀透过、流化物料的装置。因此，透气层的孔隙应密布、均匀、连续，使物料流化均匀，避免发生涡流现象，且气孔板的孔径比输送的物料粒径要小。如果空气通过气孔板的压降稍大于空气流经气孔板上物料层的压降，则物料不能完全流态化，这就大大降低空气输送斜槽的输送能力。透气层表面应平整，具有一定抗湿性、耐热性和机械强度。常用的透气层有陶瓷多孔板、水泥多孔板和纤维织物等，可根据具体情况选用，目前多用化纤织物制作透气层。为了减小加进的物料对透气层的冲击和...
