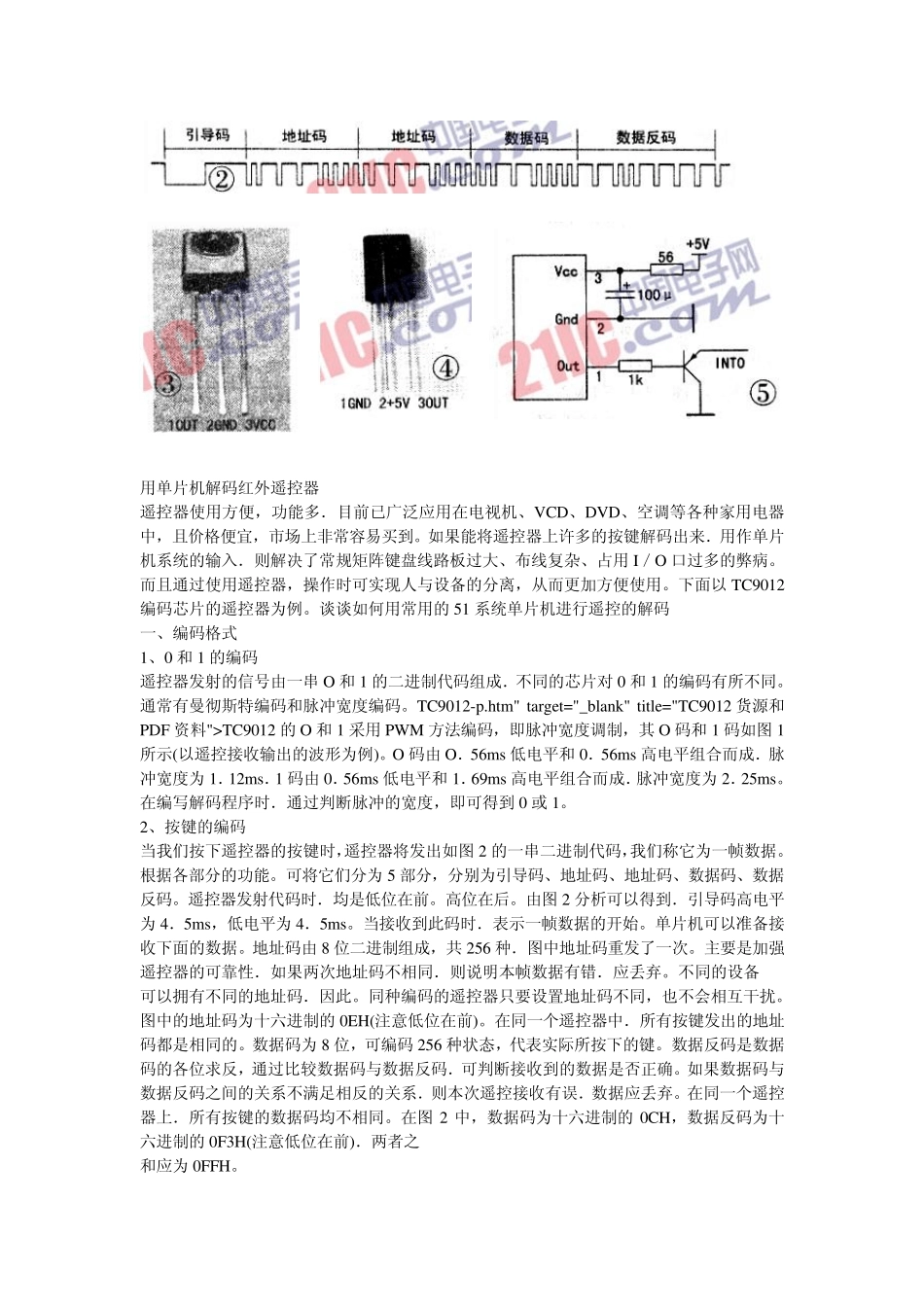

用单片机解码红外遥控器 遥控器使用方便，功能多．目前已广泛应用在电视机、VCD、DVD、空调等各种家用电器中，且价格便宜，市场上非常容易买到。如果能将遥控器上许多的按键解码出来．用作单片机系统的输入．则解决了常规矩阵键盘线路板过大、布线复杂、占用I／O 口过多的弊病。而且通过使用遥控器，操作时可实现人与设备的分离，从而更加方便使用。下面以 TC9012编码芯片的遥控器为例。谈谈如何用常用的 51 系统单片机进行遥控的解码 一、编码格式 1、0 和 1 的编码 遥控器发射的信号由一串 O 和 1 的二进制代码组成．不同的芯片对 0 和 1 的编码有所不同。通常有曼彻斯特编码和脉冲宽度编码。TC9012-p.htm" target="_blank" title="TC9012 货源和PDF 资料">TC9012 的 O 和 1 采用PWM 方法编码，即脉冲宽度调制，其 O 码和 1 码如图 1所示(以遥控接收输出的波形为例)。O 码由 O．56ms 低电平和 0．56ms 高电平组合而成．脉冲宽度为 1．12ms．1 码由 0．56ms 低电平和 1．69ms 高电平组合而成．脉冲宽度为 2．25ms。在编写解码程序时．通过判断脉冲的宽度，即可得到 0 或 1。 2、按键的编码 当我们按下遥控器的按键时，遥控器将发出如图 2 的一串二进制代码，我们称它为一帧数据。根据各部分的功能。可将它们分为 5 部分，分别为引导码、地址码、地址码、数据码、数据反码。遥控器发射代码时．均是低位在前。高位在后。由图 2 分析可以得到．引导码高电平为 4．5ms，低电平为 4．5ms。当接收到此码时．表示一帧数据的开始。单片机可以准备接收下面的数据。地址码由 8 位二进制组成，共 256 种．图中地址码重发了一次。主要是加强遥控器的可靠性．如果两次地址码不相同．则说明本帧数据有错．应丢弃。不同的设备 可以拥有不同的地址码．因此。同种编码的遥控器只要设置地址码不同，也不会相互干扰。图中的地址码为十六进制的 0EH(注意低位在前)。在同一个遥控器中．所有按键发出的地址码都是相同的。数据码为 8 位，可编码256 种状态，代表实际所按下的键。数据反码是数据码的各位求反，通过比较数据码与数据反码．可判断接收到的数据是否正确。如果数据码与数据反码之间的关系不满足相反的关系．则本次遥控接收有误．数据应丢弃。在同一个遥控器上．所有按键的数据码均不相同。在图 2 中，数据码为十六进制的 0CH，数据反码为十六进制的 0F3H(注意低位在前)．两者之 和...
