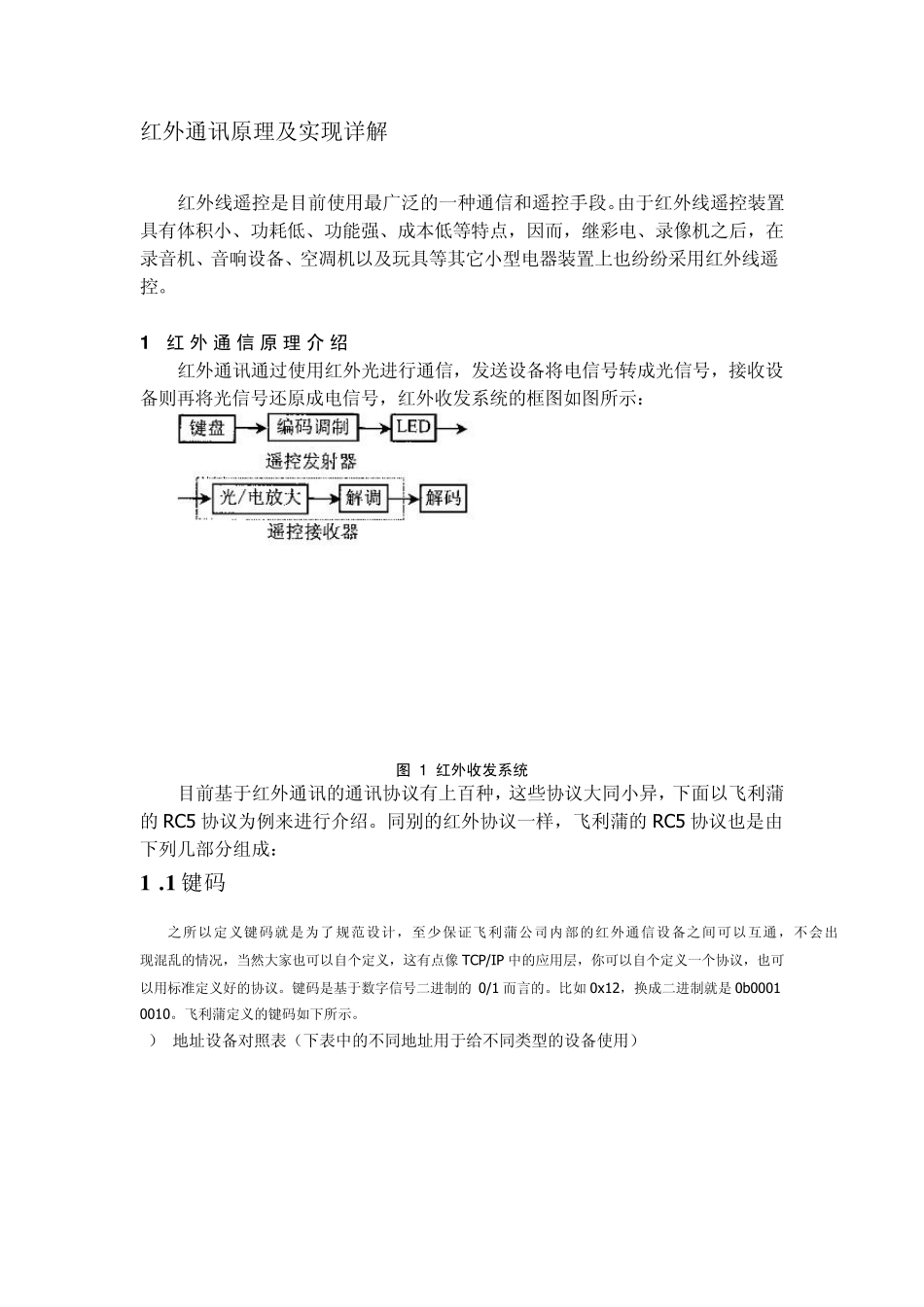

红外通讯原理及实现详解_第1页
1/6
红外通讯原理及实现详解_第2页
2/6
红外通讯原理及实现详解_第3页
3/6
红外通讯原理及实现详解 红外线遥控是目前使用最广泛的一种通信和遥控手段。由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点,因而,继彩电、录像机之后,在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。 1 红外通信原理介 绍 红外通讯通过使用红外光进行通信,发送设备将电信号转成光信号,接收设备则再将光信号还原成电信号,红外收发系统的框图如图所示: 图 1 红外收发系统 目前基于红外通讯的通讯协议有上百种,这些协议大同小异,下面以飞利蒲的RC5 协议为例来进行介绍。同别的红外协议一样,飞利蒲的RC5 协议也是由下列几部分组成: 1 .1 键码 之所以定义键码就是为了规范设计,至少保证飞利蒲公司内部的红外通信设备之间可以互通,不会出现混乱的情况,当然大家也可以自个定义,这有点像 TCP/IP 中的应用层,你可以自个定义一个协议,也可以用标准定义好的协议。键码是基于数字信号二进制的0/1 而言的。比如 0x12,换成二进制就是0b00010010。飞利蒲定义的键码如下所示。 1) 地址设备对照表(下表中的不同地址用于给不同类型的设备使用) RC5 Address Device RC5 Address Device $00 - 0 TV1 |$10 - 16 Pre-amp $01 - 1 TV2 |$11 - 17 Tuner $02 - 2 Teletext |$12 - 18 Recorder1 $03 - 3 Video |$13 - 19 Pre-amp $04 - 4 LV1 |$14 - 20 CD Player $05 - 5 VCR1 |$15 - 21 Phono $06 - 6 VCR2 |$16 - 22 SatA $07 - 7 Experimental |$17 - 23 Recorder2 $08 - 8 Sat1 |$18 - 24 $09 - 9 Camera |$19 - 25 $0A - 10 Sat2 |$1A - 26 CDR $0B - 11 |$1B - 27 $0C - 12 CDV |$1C - 28 $0D - 13 Camcorder |$1D - 29 Lighting $0E - 14 |$1E - 30 Lighting $0F - 15 |$1F - 31 Phone 2)命令功能对照表(下表中定应义了常用的遥控的命令) RC5 Command | TV Command | VCR Command ------------------------------------------------------ $00 - 0 | 1 | 1 $01 - 1 | 2 | 2 $02 - 2 | 2 | 2 $03 - 3 | 3 | 3 $04 - 4 | 4 | 4 $05 - 5 | 5 | 5 $06 - 6 | 6 | 6 $07 - 7 | 7 | 7 $08 - 8 | 8 | 8 $09 - 9 | 9 | 9 $0C - 12 | Standby Standby...
