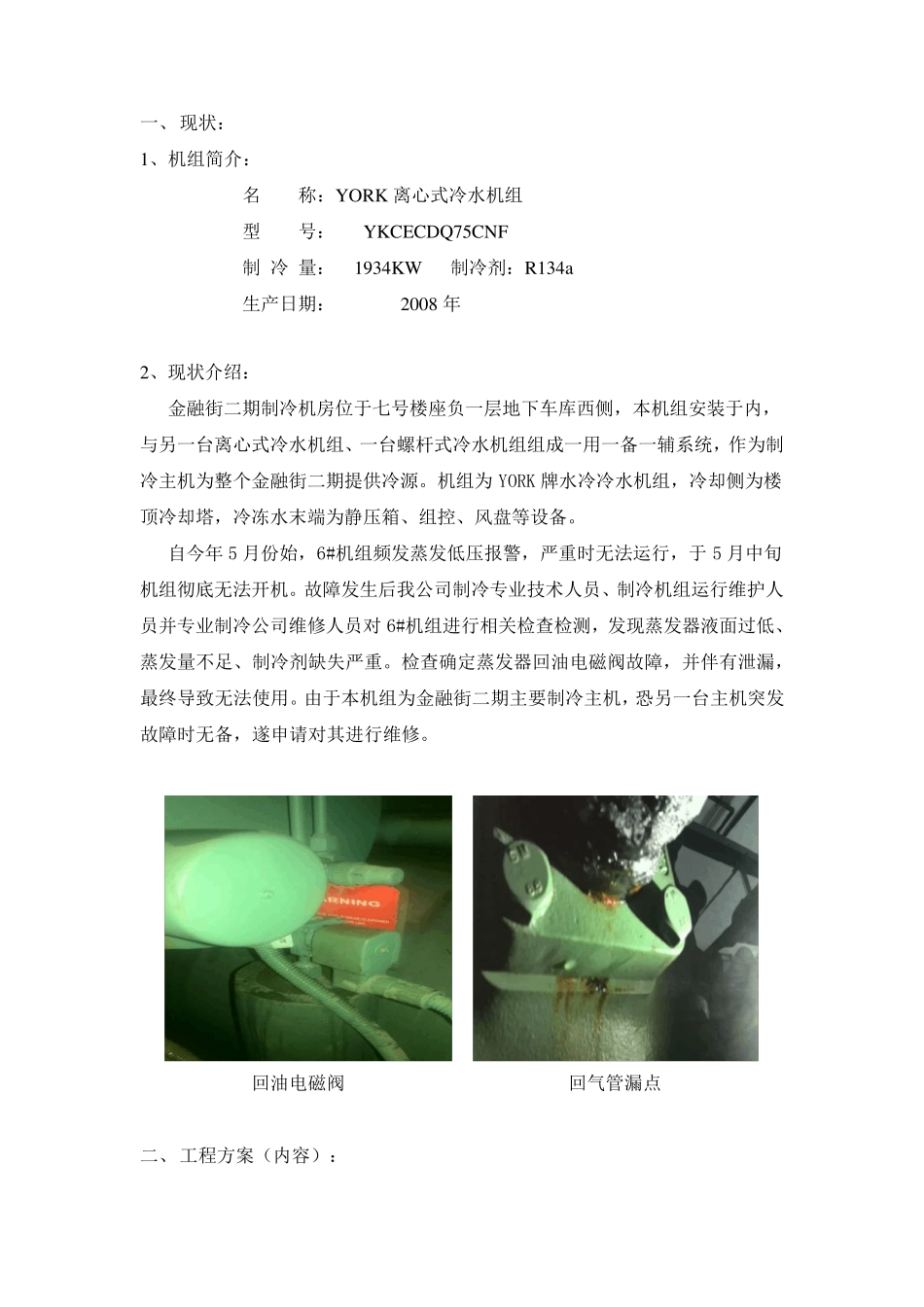

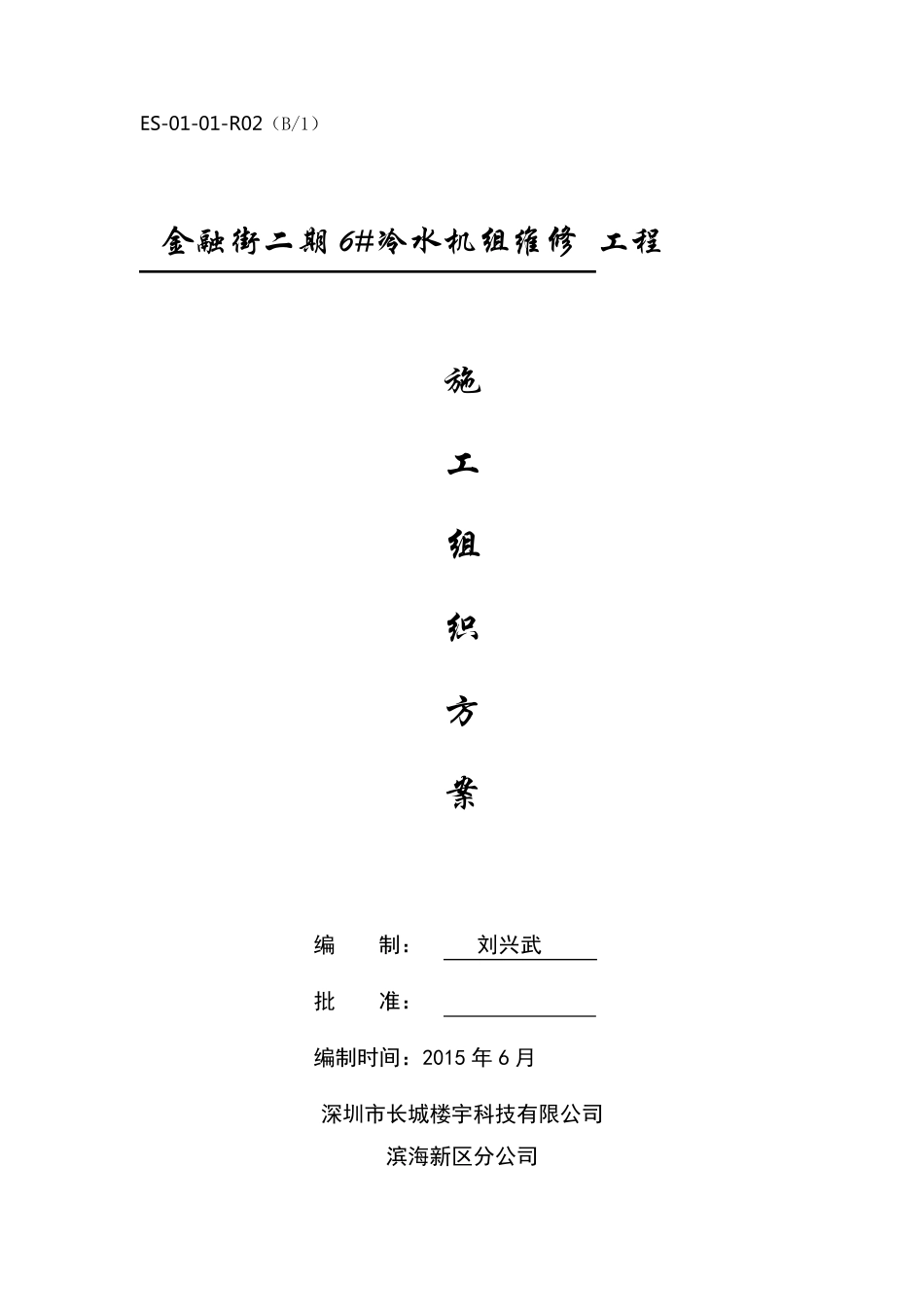

ES-01-01-R02（B/1） 金 融 街 二 期6#冷 水 机 组 维 修 工 程 施 工 组 织 方 案 编 制： 刘兴武 批 准： 编制时间：2015 年6 月 深圳市长城楼宇科技有限公司 滨海新区分公司 一、 现状： 1、机组简介： 名 称：YORK 离心式冷水机组 型 号： YKCECDQ75CNF 制 冷 量： 1934KW 制冷剂：R134a 生产日期： 2008 年 2、现状介绍： 金融街二期制冷机房位于七号楼座负一层地下车库西侧，本机组安装于内，与另一台离心式冷水机组、一台螺杆式冷水机组组成一用一备一辅系统，作为制冷主机为整个金融街二期提供冷源。机组为 YORK 牌水冷冷水机组，冷却侧为楼顶冷却塔，冷冻水末端为静压箱、组控、风盘等设备。 自今年 5 月份始，6#机组频发蒸发低压报警，严重时无法运行，于 5 月中旬机组彻底无法开机。故障发生后我公司制冷专业技术人员、制冷机组运行维护人员并专业制冷公司维修人员对 6#机组进行相关检查检测，发现蒸发器液面过低、蒸发量不足、制冷剂缺失严重。检查确定蒸发器回油电磁阀故障，并伴有泄漏，最终导致无法使用。由于本机组为金融街二期主要制冷主机，恐另一台主机突发故障时无备，遂申 请 对其 进行维修。 回油电磁阀 回气 管 漏点 二、 工 程 方 案 （ 内容 ） ： 断掉机组电源，回收机组内部残留制冷剂，更换回油电磁阀，对机组氮气查漏，机组氮气打压、漏点复查、保压，保压合格确定无漏，抽真空除湿、充注制冷剂，机组通电预热，开机运行、系统调试，现场清理、施工完毕。 三、 施工步骤及工期： 维修施工步骤： 1、机组断电，用倒氟设备将机组内部制冷剂收入专用制冷钢瓶内。 2、更换回油电磁阀。 3、用高纯氮气对机组进行打压，检查漏点。 4、漏点处理氮气打压复查，机组保压24h。 5、保压测试合格后，机组抽真空除湿。 6、充注制冷剂，开机调试。 7、现场整理、废料回收。 8、设备开机调试运行正常竣工验收。 施工工期： 预计施工总工期 7 天。 四、 工程造价（报价表附后）： 本工程总造价共计 26782.28 元。 （贰万陆仟柒佰捌拾贰元贰角捌分） 五、人员组织及安全： 人员组织： 1、由公司成立项目管理部，明确安全文明施工具体管理人员。 2、进场前（主要项目管理人员）由公司组织开一次安全文明施工会，（结合甲方、业主要求）提出项目安全文明施工的具体要求。 3、进场人员（指施工作业人员）进行安全文明施工培训。 4、...
