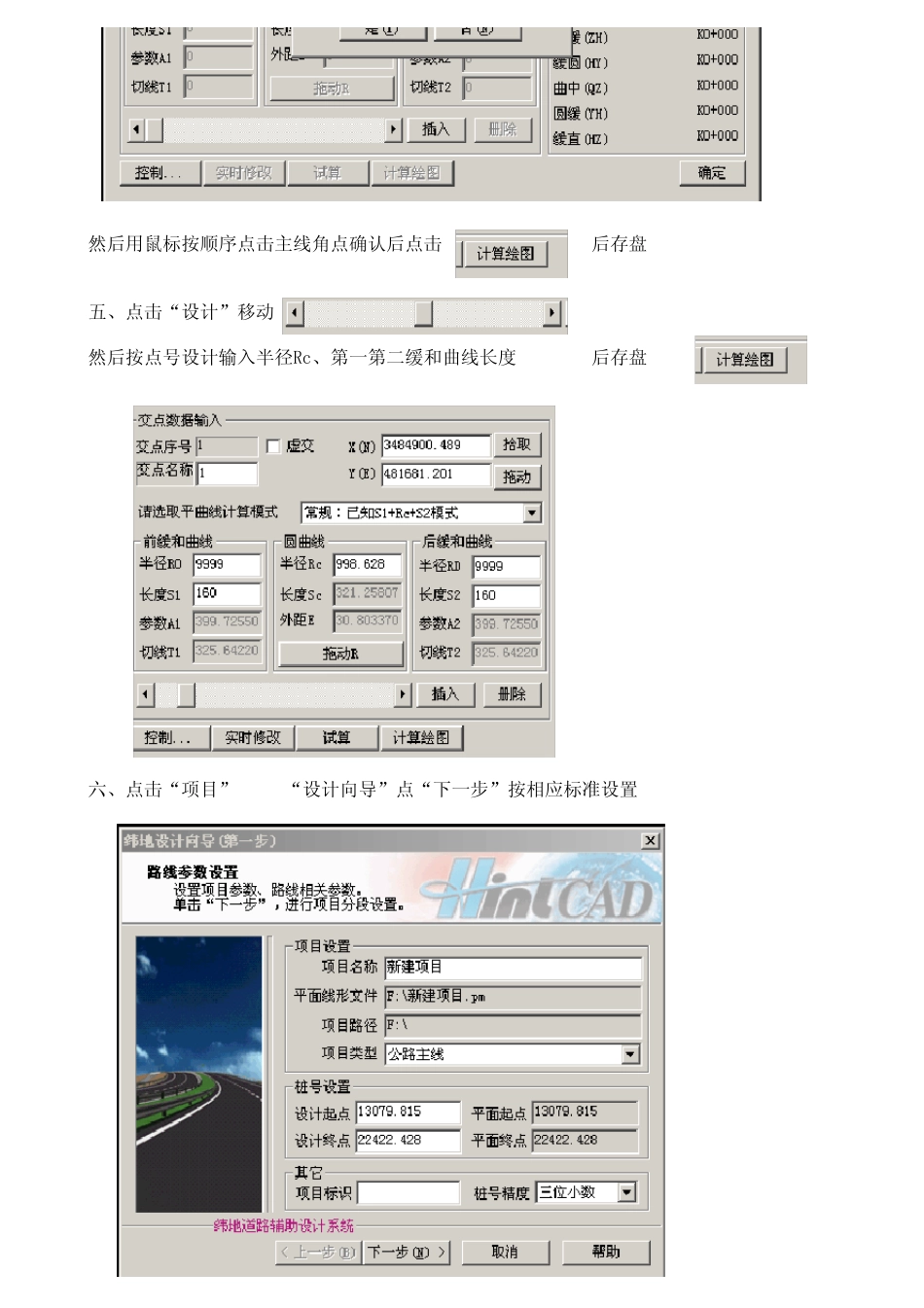

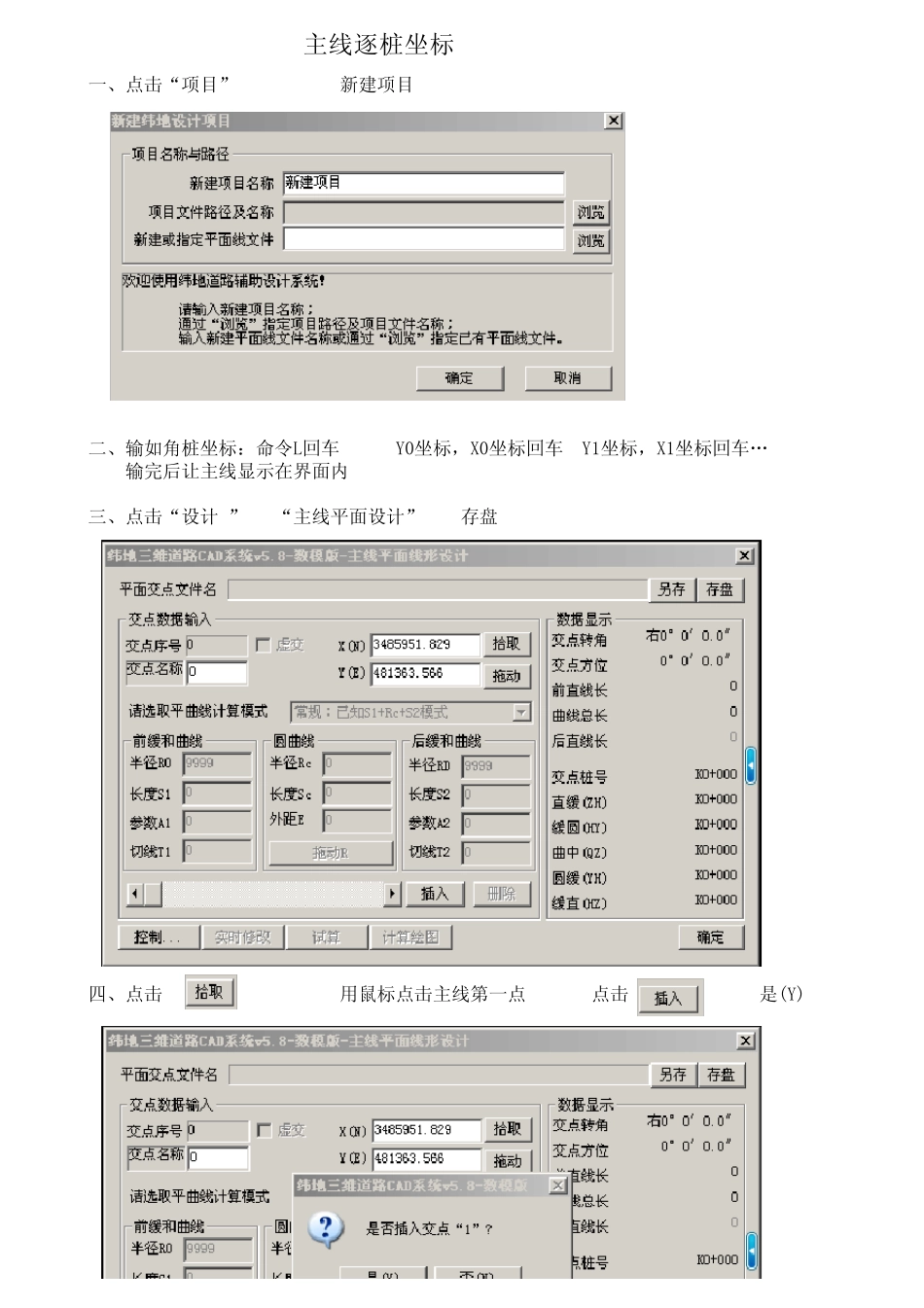

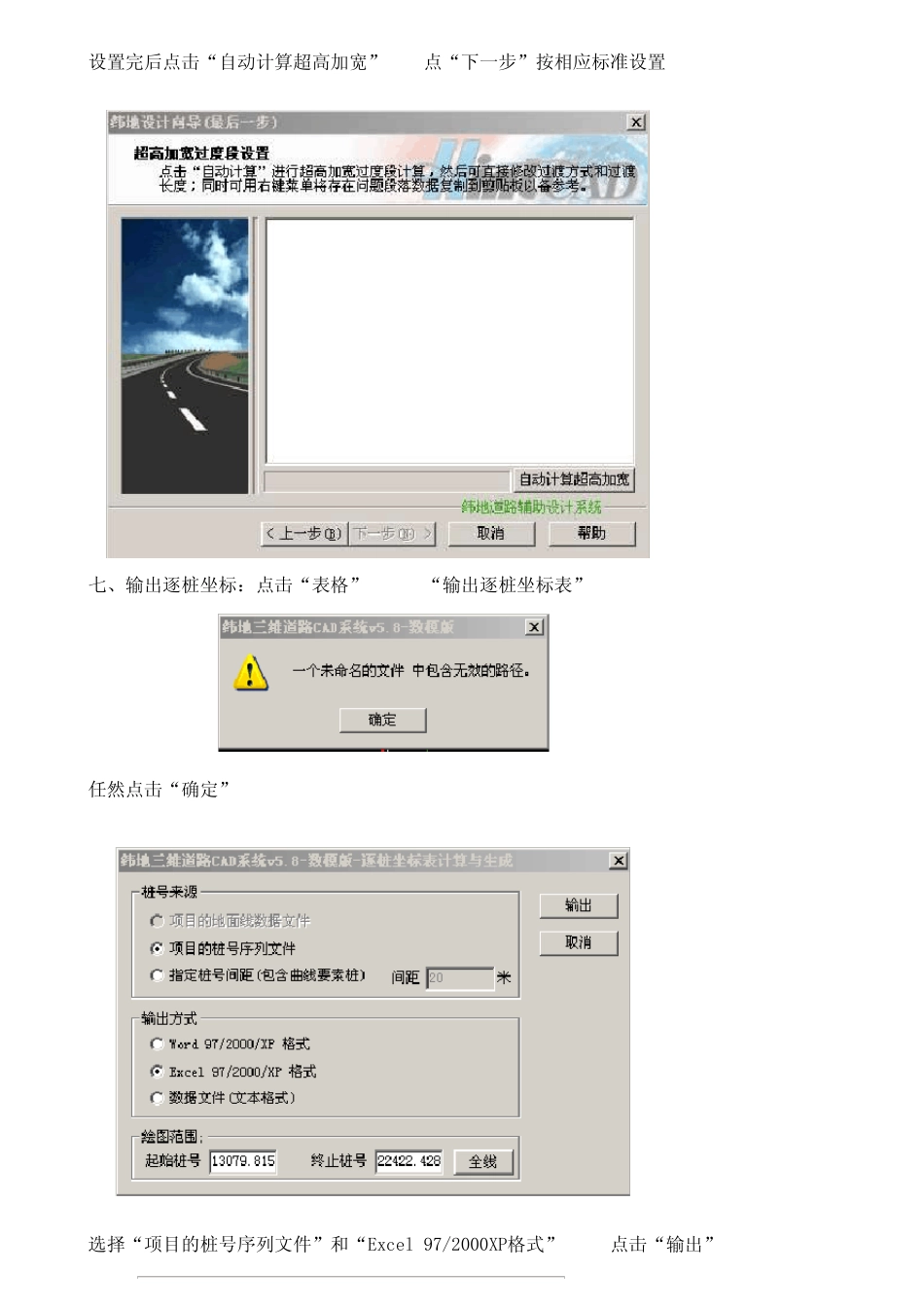

一、点击“项目”新建项目二、输如角桩坐标:命令L回车 Y0坐标,X0坐标回车 Y1坐标,X1坐标回车„ 输完后让主线显示在界面内三、点击“设计 ” “主线平面设计” 存盘四、点击用鼠标点击主线第一点 点击是(Y)主线逐桩坐标然后用鼠标按顺序点击主线角点确认后点击后存盘五、点击“设计”移动然后按点号设计输入半径Rc、第一第二缓和曲线长度后存盘六、点击“项目” “设计向导”点“下一步”按相应标准设置设置完后点击“自动计算超高加宽”点“下一步”按相应标准设置七、输出逐桩坐标:点击“表格”“输出逐桩坐标表”任然点击“确定”选择“项目的桩号序列文件”和“Excel 97/2000XP格式” 点击“输出” 点击“确定”在命令行输入需要的起始页码和结束的页码后按回车即可。一、点击“数据” “纵断数据输入”按外业所测得的地面高程输入后存盘纵断面绘图二、点击“设计” “纵断面绘图” “收索全线”查看是否后确定点击“区间绘图”点击任意点就OK点击:“设计”纵断面设计 点击:“计算显示”如果上图不能显示同样用“从生成”或“Z”和“A”然后将该图定义成块拾取从断面曲线的第一点与他重合。最后根据从断面曲线拉坡既设计坡度竖曲线敷设根据横向、纵向比例拉坡如图:点击:“设计”“纵断面设计”存盘点击“选点”后点击低一点“插入” 滑动按钮根据曲线要素敷设竖曲线点击“批量绘图”在命令行输入需要的起始页码和结束的页码后按回车即可。鼠标在界面上任意点点击即可
