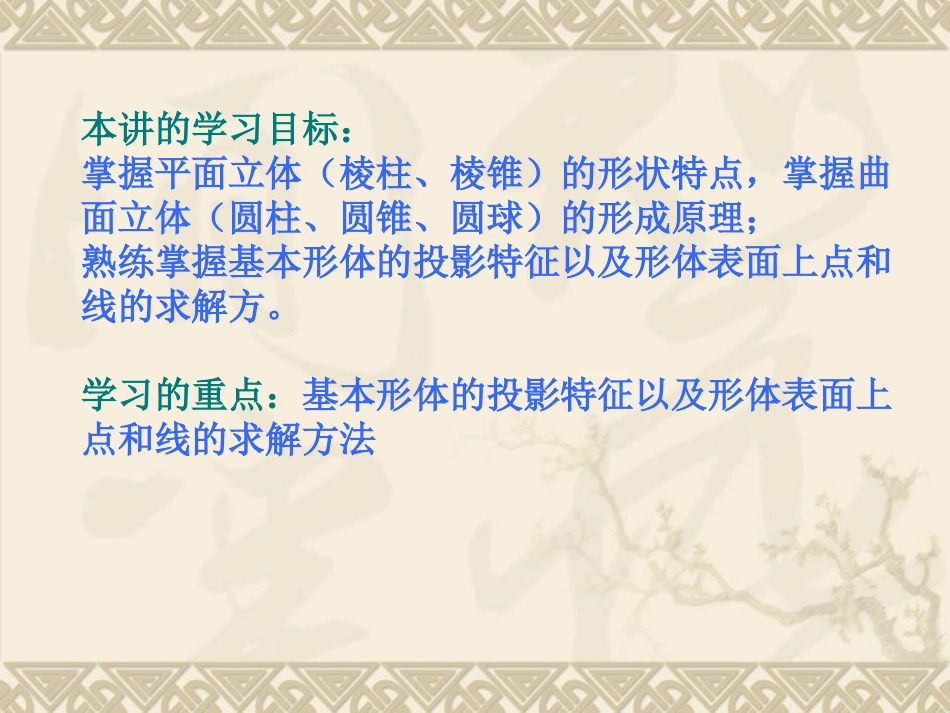

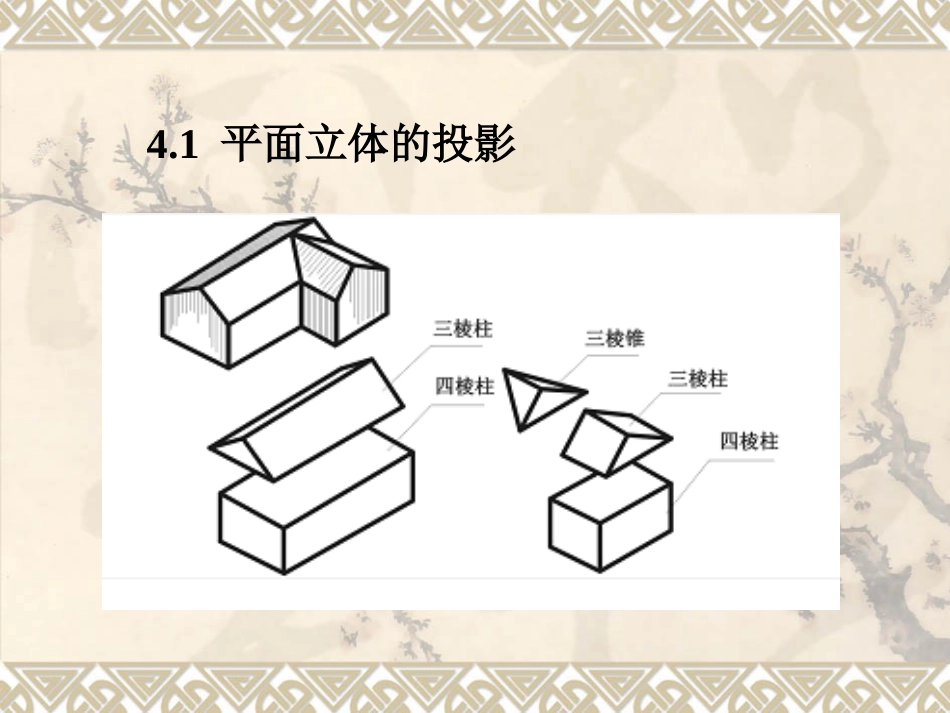

第五讲第4章立体的投影（一）本讲的学习目标：掌握平面立体（棱柱、棱锥）的形状特点，掌握曲面立体（圆柱、圆锥、圆球）的形成原理；熟练掌握基本形体的投影特征以及形体表面上点和线的求解方。学习的重点：基本形体的投影特征以及形体表面上点和线的求解方法4.1平面立体的投影基本形体：组成形体的最简单但又规则的几何体，叫做基本形体。基本形体的分类：根据表面的组成情况，基本形体可分为平面立体和曲面立体两种。平面立体：表面由若干平面围成的基本体，叫做平面立体。平面立体类型：有棱柱、棱锥、棱台等。平面体的投影：作平面立体的投影，就是作出组成平面立体的各平面的投影。4.1.1棱柱4.1.1.1棱柱的投影如图4-3所示，有两个三角形平面互相平行，其余各平面都是四边形，并且每相邻两个四边形的公共边都互相平行，由这些平面所围成的基本体称为棱柱。当底面为三角形、四边形、五边形……时，所组成的棱柱分别为三棱柱、四棱柱、五棱柱等。分析其三面投影图：W投影：投影为三角形。H投影：投影为两个矩形。V投影：投影为一个矩形。4.1.1.2棱柱表面定点和定线【例4-1】如图4-5所示，已知三棱柱上直线AB、BC的V投影，求另外两个投影。【例4-2】如图4-5所示，已知四棱柱表面上点K的V投影和点M的V投影，求它们的另外两投影。4.1.2棱锥定义：由一个多边形平面与多个有公共顶点的三角形平面所围成的几何体称为棱锥。如图4-6所示为三棱锥。根据不同形状的底面，棱锥有三棱锥、四棱锥和五棱锥等。当棱锥底面为正n边形时，称为正n棱锥。4.1.2.1棱锥的投影1.棱锥如图4-7所示为一正三棱锥,三棱锥底面ABC是水平面，后棱面SAC是侧垂面，其它两个侧面都是一般面；棱线SB为侧平线，其它两条棱线为一般线。分析其三面投影图。H投影：为三个大小相等三角形。V投影：为两个三角形。W投影：为一个三角形。正棱锥体投影特征为：当底面平行于某一投影面时，在该面上投影为实形正多边形及其内部的n个共顶点等腰三角形，另两个投影为一个或多个三角形。2.棱台用平行于棱锥底面的平面切割棱锥，底面和截面之间的部分称为棱台，如图4-8所示。由三棱锥、四棱锥、五棱锥……切得的棱台，分别称为三棱台、四棱台、五棱台……。如图4-9所示，是上下底面为矩形的正四棱台立体图和投影图，正四棱台上下底面为水平面，左右侧面为正垂面，前后侧面为侧垂面。4.1.1.2棱锥表面定点和定线【例4-3】如图4-10-1所示，已知三棱锥表面上点K的V投影k′和点M的H投影m′，求它们的另外两投影【例4-4】如图4-10-2所示已知三棱锥表面上线KL、LM的H投影，求它们的另外两投影。平面体投影图的识读：1.棱柱的三个投影，其中一个投影为多边形，另两个投影分别为一个或若干个矩形，满足这样条件的投影图为棱柱体的投影。2.棱锥的三个投影，一个投影外轮廓线为多边形，另两个投影为一个或若干个有公共顶点的三角形，满足这样条件的投影是棱锥体的投影。3.棱台的三个投影，一个投影为两个相似的多边形，另两个投影为一个或若干个梯形，满足这样条件的投影为棱台的投影。4.2.1园柱4.2.1.1园柱投影特性及作图方法圆柱的形成：直线AA1绕着与它平行的直线OO1旋转，所得圆柱体如图4-11所示。4.2.1.2园柱表面定点和定线对于回转曲面，就是利用回转曲面上的素线（直母线在回转面上的任意位置）或纬圆（母线上任何一点的旋转轨迹皆是回转曲面上的圆周）确定在其上的点的投影位置。前者称为素线法，后者称为纬圆法。【例4-5】如图4-13所示，已知圆柱面上两点A和B的正面投影a′和b′，求出它们的水平投影a、b和侧面投影a″、b″。4.2.2园锥4.2.2.1园锥投影特性及作图方法圆锥体的形成：直线SA绕与它相交的另一直线SO旋转，所得轨迹是圆锥面.4.2.2.2园锥表面定点和定线1.素线法圆锥体上任一素线都是通过顶点的直线，已知圆锥体上一点时，可过该点作素线，先作出该素线的三面投影，再利用线上点的投影求得。如图4-16(b)所示。2.辅助圆法(纬圆法)已知圆锥体上一点时，可过该点作与轴线垂直的纬圆，先作出该纬圆的三面投影，再利用纬圆上点的投影...
