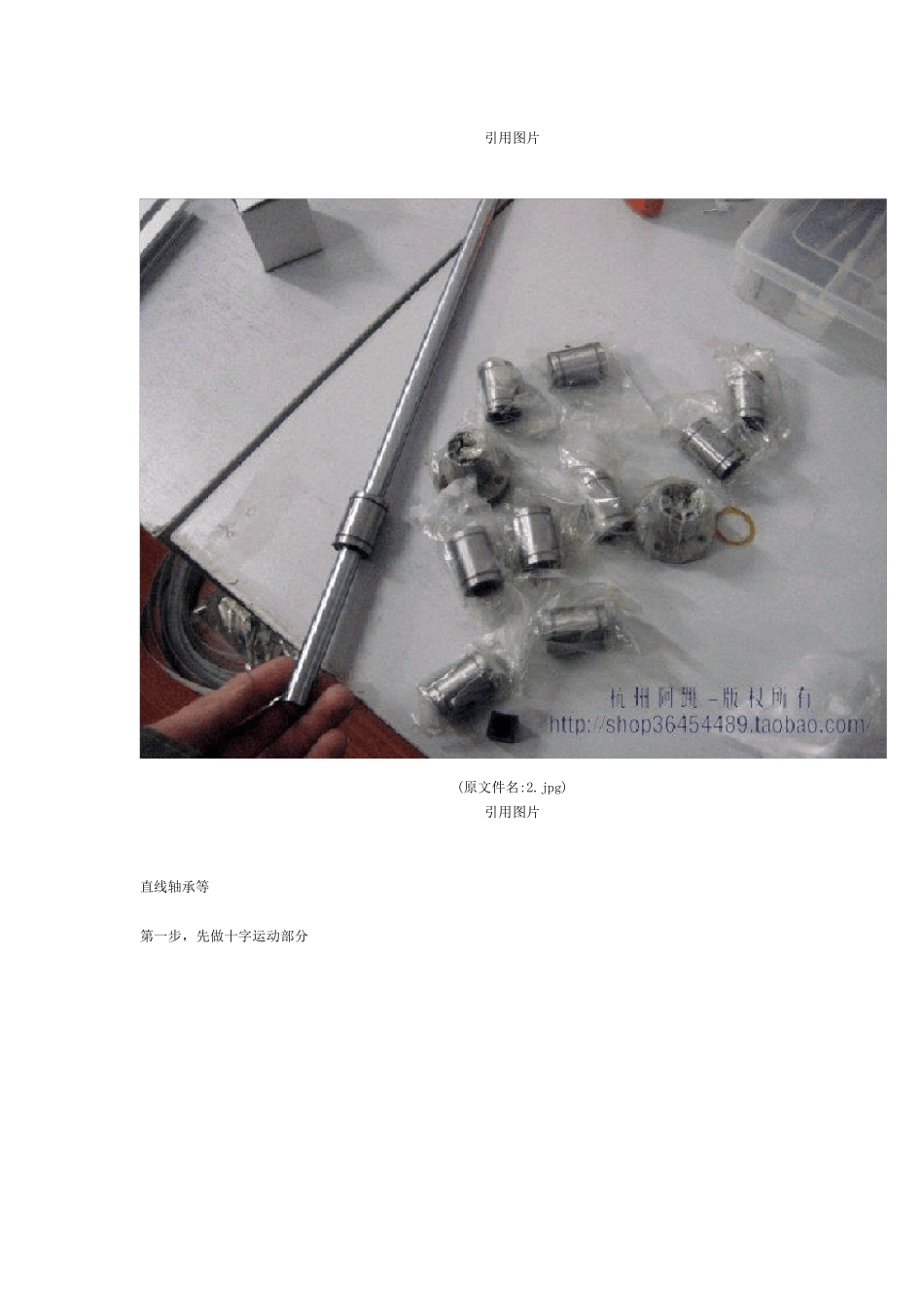

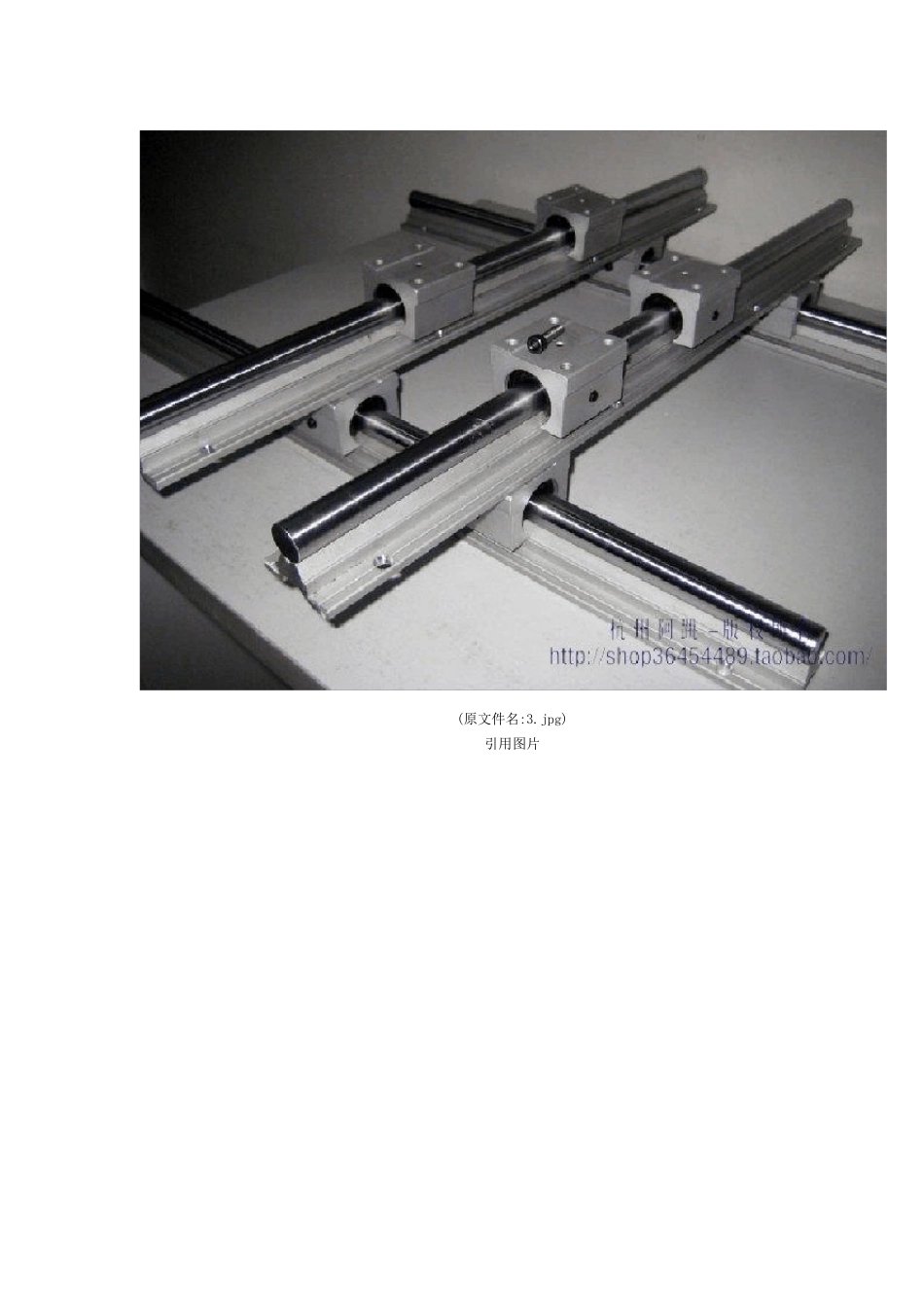

某一天,中毒了,开始动工了。 阿跳将贴上制作的全过程。乐趣尽在 DIY. 本人业余,没有很多的工具,很多只能靠锯子,还有打磨。 制作任务: 行程: 350mm*450mm 精度:0.015mm 最大切割厚度:100mm 应用软件:MACH3 先买材料 铝材 (原文件名:1.jpg) 引用图片 (原文件名:2.jpg) 引用图片 直线轴承等 第一步,先做十字运动部分 (原文件名:3.jpg) 引用图片 (原文件名:4.jpg) 引用图片 (原文件名:5.jpg) 引用图片 (原文件名:6.jpg) 引用图片 (原文件名:7.jpg) 引用图片 (原文件名:8.jpg) 引用图片 十字部分完工,测试一下,先用笔画N 遍,重复性良好,再用千分表测试,误差在0.01MM 之内。 (原文件名:9.jpg) 引用图片 (原文件名:10.jpg) 引用图片 第二步,做右边架子部分,采用PVC 板+角钢加固 (原文件名:11.jpg) 引用图片 第三步,做运丝筒运动小滑台 (原文件名:12.jpg) 引用图片 第四步,做丝筒及马达齿轮结构 (原文件名:13.jpg) 引用图片 已经有大概的样子了 (原文件名:14.jpg) 引用图片 第五步,制作导轮结构,张紧轮,喷水板,其他小附件结构 (原文件名:15.jpg) 引用图片 自制光栅 (原文件名:16.jpg) 引用图片 (原文件名:17.jpg) 引用图片 (原文件名:18.jpg) 引用图片 运丝筒位置反馈 (原文件名:19.jpg) 引用图片 (原文件名:20.jpg) 引用图片 第六步,开始做强项电路部分了。 (原文件名:21.jpg) 引用图片 (原文件名:22.jpg) 引用图片 亲手绕一个1000W 牛环,开环电压120V。 (原文件名:23.jpg) 引用图片 电路主板制作完成,4 个MCU。这个花了比较短的时间,接着继续 第七步,制作工作台面,冷却水循环系统等 (原文件名:24.jpg) 引用图片 (原文件名:25.jpg) 引用图片 (原文件名:27.jpg) 引用图片 第八步,制作面板 (原文件名:26.jpg) 引用图片 全部组装一下。 哈哈,终于制作完成了 (原文件名:28.jpg) 引用图片 (原文件名:29.jpg) 引用图片 (原文件名:30.jpg) 引用图片 赶紧的,上家伙,开工下。 设置一下参数 上一个螺丝,劈一半,哈哈。准备以后做一台雕刻机,雕几个字,穿个孔,挂在脖子上作为纪念。 第一个加工的东西哦!激动的 刚才细心的研究了楼主的作品,不得不说: 太佩服LZ了。 名字取得好: 好牛B 的“NB—01 号线切割”。 不过有些地方需要请教: 1、线切割是检测电流来控制切割速度的;不知 LZ在MACH 如何控制切割速度,假...
