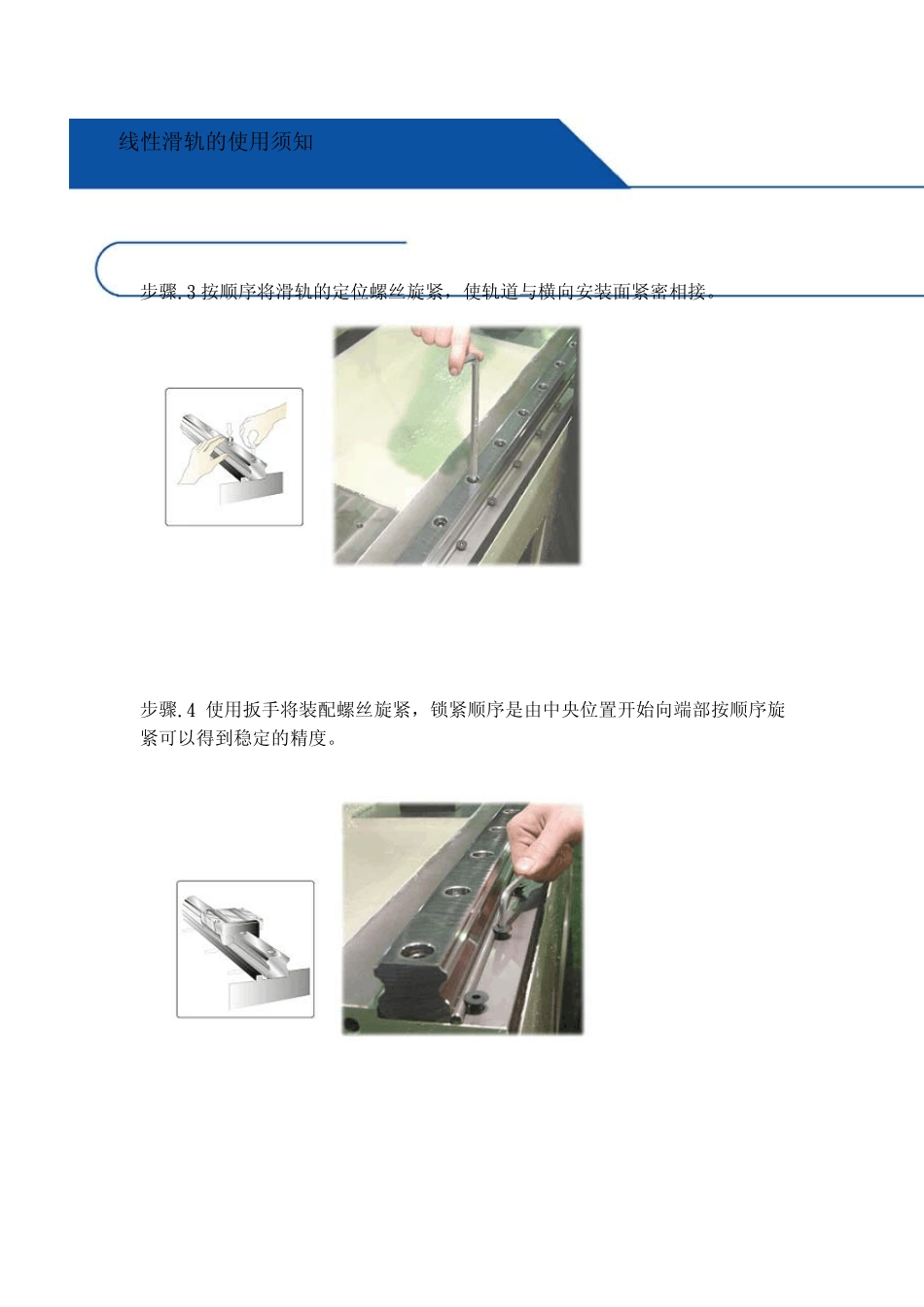

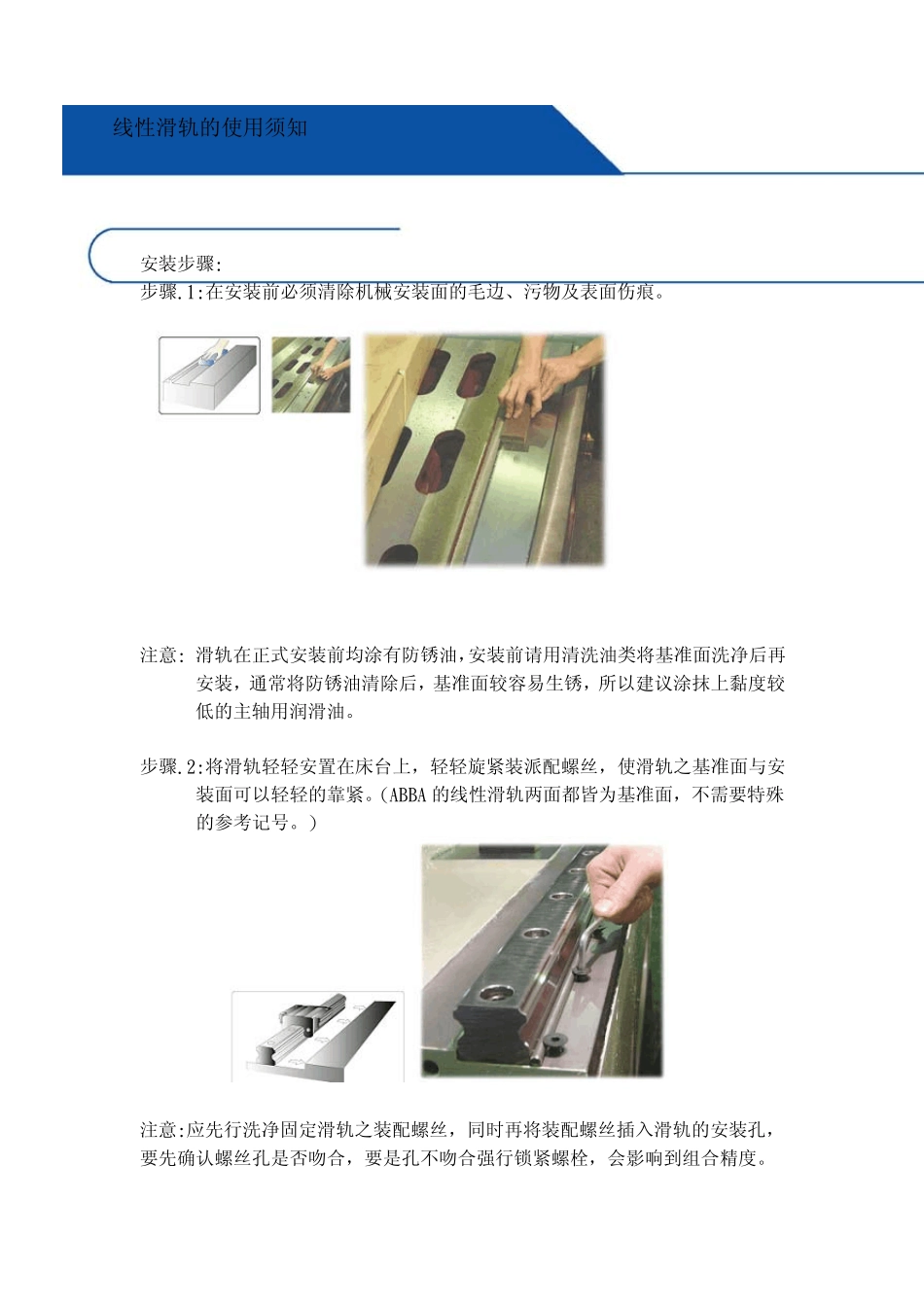

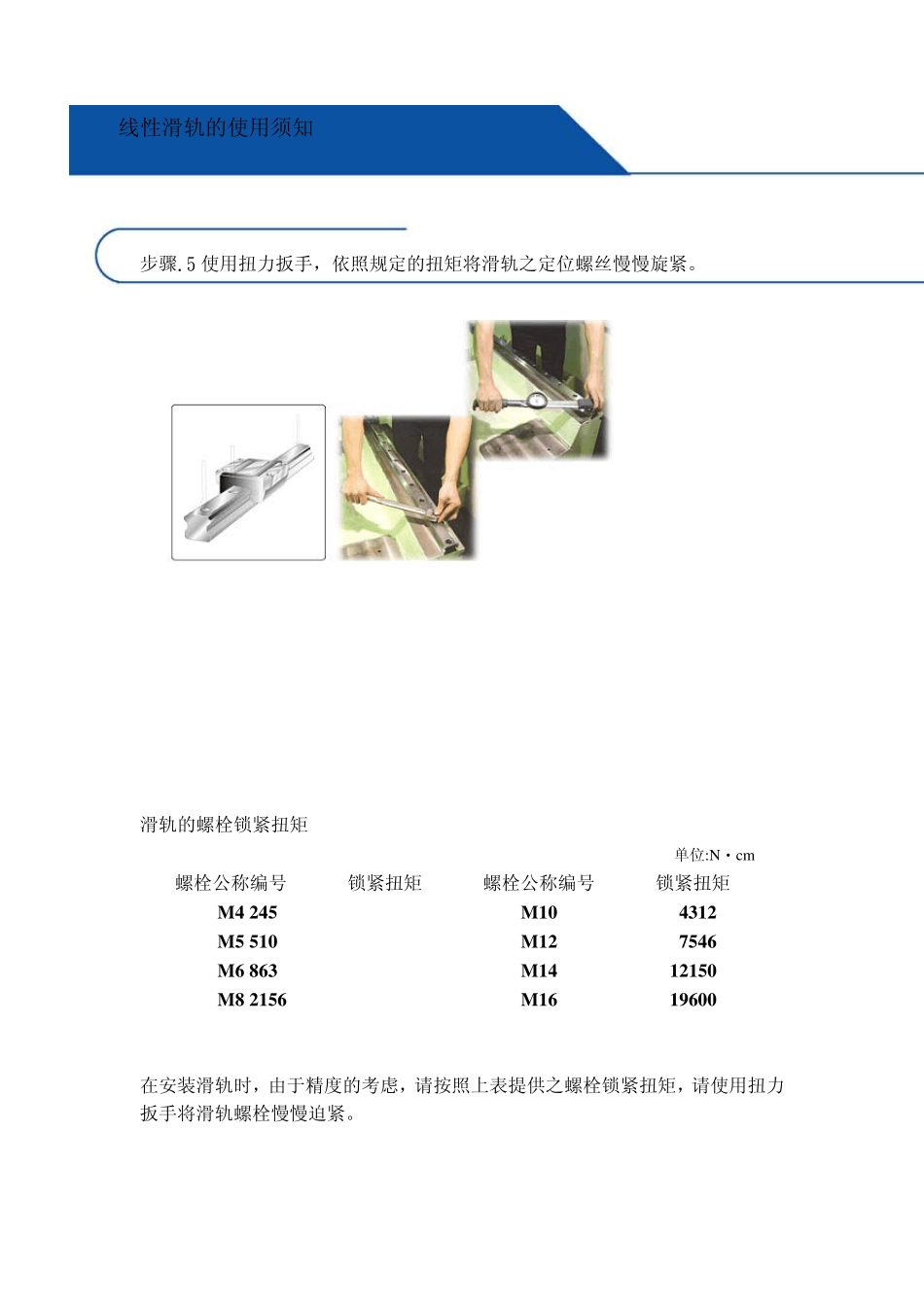

线性滑轨的使用须知 安装步骤: 步骤.1:在安装前必须清除机械安装面的毛边、污物及表面伤痕。 注意: 滑轨在正式安装前均涂有防锈油，安装前请用清洗油类将基准面洗净后再安装，通常将防锈油清除后，基准面较容易生锈，所以建议涂抹上黏度较低的主轴用润滑油。 步骤.2:将滑轨轻轻安置在床台上，轻轻旋紧装派配螺丝，使滑轨之基准面与安装面可以轻轻的靠紧。(ABBA 的线性滑轨两面都皆为基准面，不需要特殊的参考记号。) 注意:应先行洗净固定滑轨之装配螺丝，同时再将装配螺丝插入滑轨的安装孔，要先确认螺丝孔是否吻合，要是孔不吻合强行锁紧螺栓，会影响到组合精度。 线性滑轨的使用须知 步骤.3 按顺序将滑轨的定位螺丝旋紧，使轨道与横向安装面紧密相接。 步骤.4 使用扳手将装配螺丝旋紧，锁紧顺序是由中央位置开始向端部按顺序旋紧可以得到稳定的精度。 线性滑轨的使用须知 步骤.5 使用扭力扳手，依照规定的扭矩将滑轨之定位螺丝慢慢旋紧。 滑轨的螺栓锁紧扭矩 单位:N‧ cm 螺栓公称编号 锁紧扭矩 螺栓公称编号 锁紧扭矩 M 4 245 M 10 4312 M 5 510 M 12 7546 M 6 863 M 14 12150 M 8 2156 M 16 19600 在安装滑轨时，由于精度的考虑，请按照上表提供之螺栓锁紧扭矩，请使用扭力扳手将滑轨螺栓慢慢迫紧。 线性滑轨的使用须知 常见的几种安装线性滑轨的模式: 线性滑轨的使用须知 ABBA 线性滑轨的组装建议 欲将滑座与滑轨紧贴且固定于工作台或床台时,须注意避免与滑轨或滑座发生干涉。 单位 : mm 型号 最大值 (Ra) 最大值 (Hr) 最大值 (Hs) 滑轨锁定螺丝(Lb) 建议尺寸BR 15 0.8 4 5 M4*16 BR 20 0.8 4.5 6 M5*20 BR 25 1.2 6 7 M6*25 BR 30 1.2 8 8 M8*30 BR 35 1.2 8.5 9 M8*30 BR 45 1.6 12 11 M12*40 BR 55 1.6 13 12 M14*45 线性滑轨的使用须知 安装面的容许误差: 由于ABBA 线性滑轨4 排珠X 型的设计, 拥有绝佳的自动调心能力,即使安装面多少有些歪斜或误差, 仍然能够获得轻快流畅的直线运动。以下即为 ABBA 线性滑轨能够修正安装面最大误差之说明。 单位 : um 2 轴的平行度误差容许值 ( e1 )2 轴上下水平度误差容许值( e2 ) ITEM Z3 Z2 Z1 Z0 ZF Z3 Z2 Z1 Z0 ZF BR 15 18 25 35 85 130 190 BR 20 18 20 25 35 50 85 130 190 BR 25 15 20 22 30 42 60 70 85 130 195 BR 30 20 27 30 40 55 80 90 110170 250 BR 35 22 30 35 50 68 100120150210 290 BR 45 25 35 40 60 85 110140170250 350 BR 55 30 45 50 70 95 125170210300 420
