线束加工工艺指导要求VIP免费

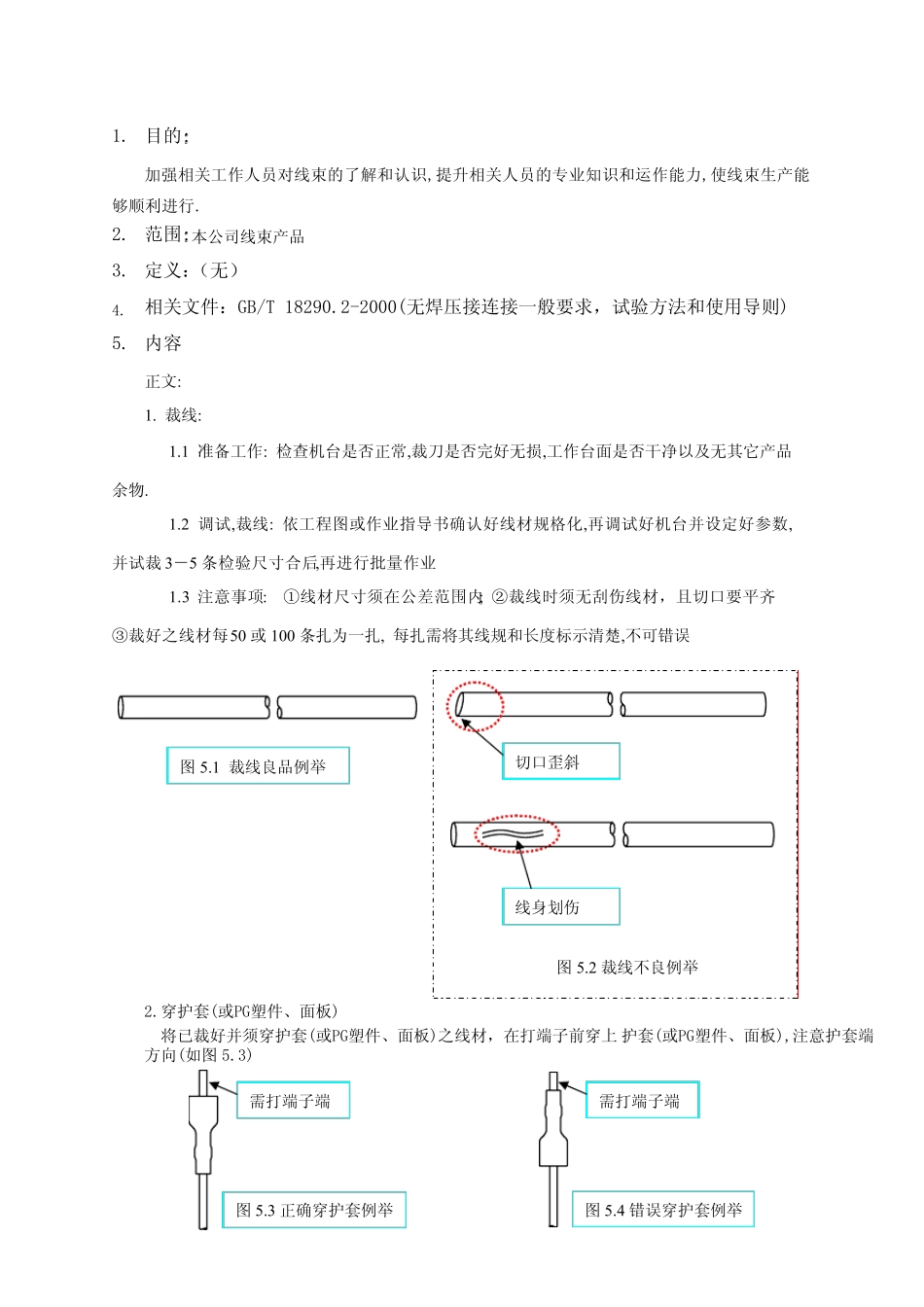

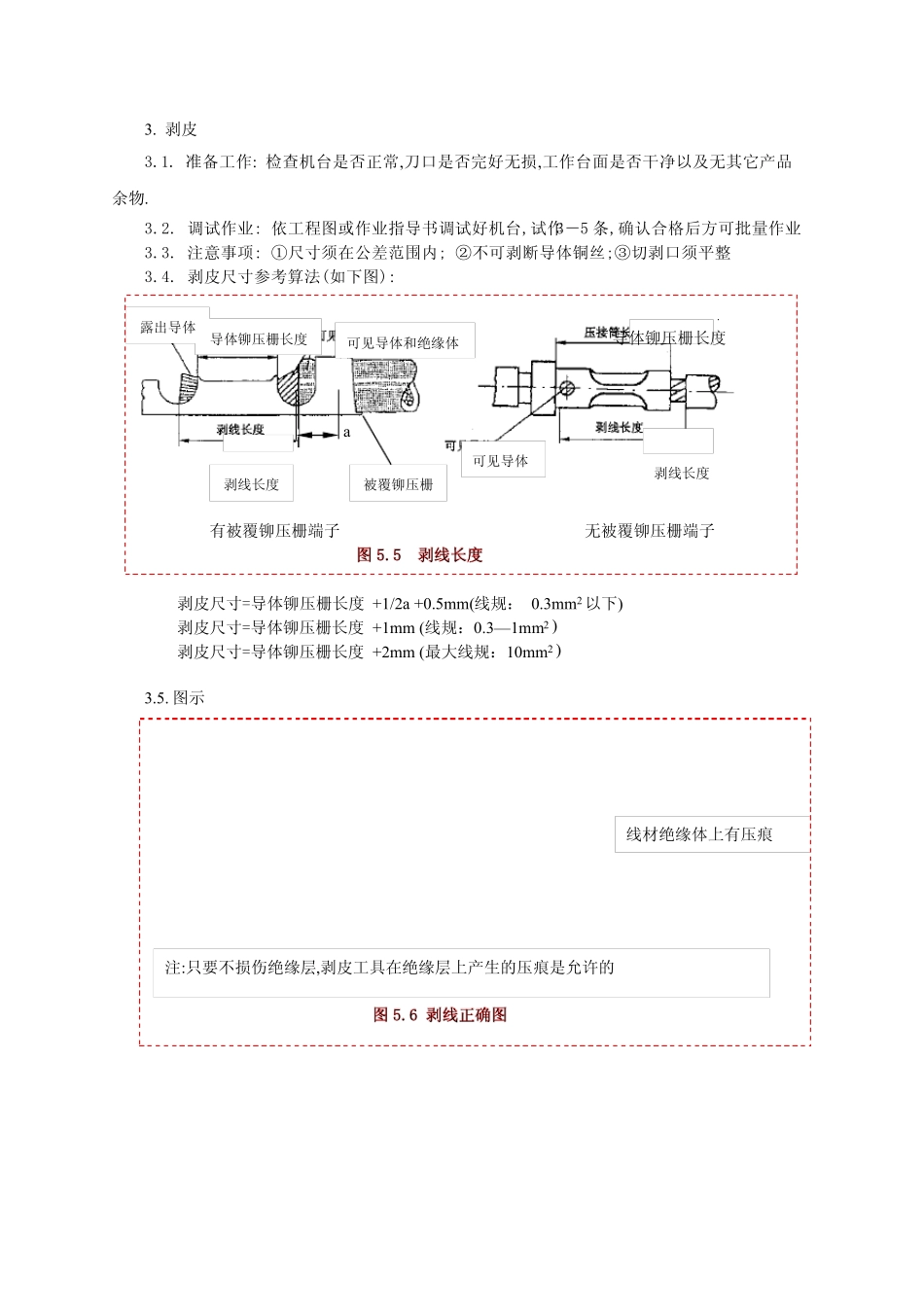

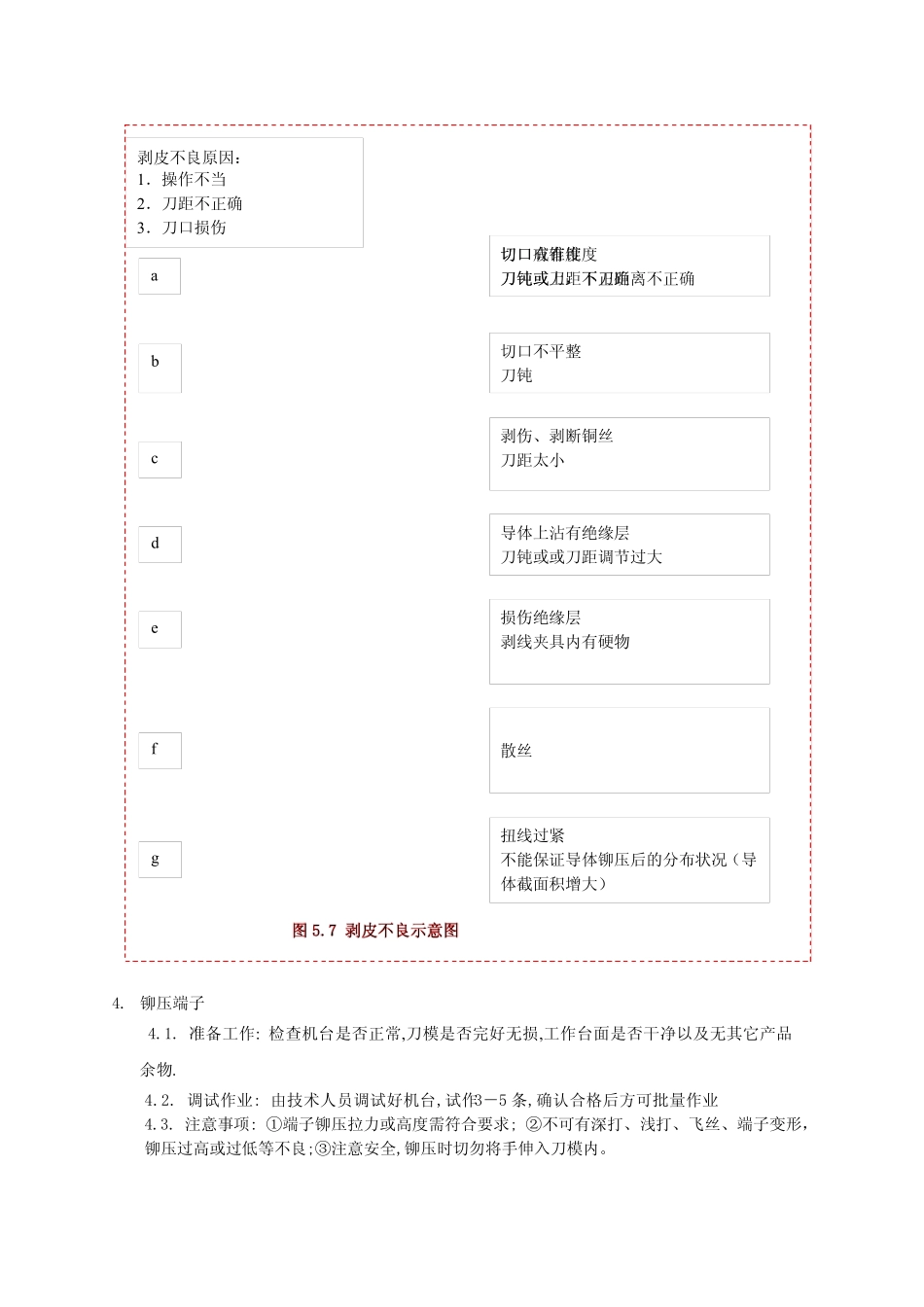

1. 目的: 加强相关工作人员对线束的了解和认识,提升相关人员的专业知识和运作能力,使线束生产能够顺利进行. 2. 范围:本公司线束产品 3. 定义：（无） 4.相关文件：GB/T 18290.2-2000(无焊压接连接一般要求，试验方法和使用导则) 5. 内容 正文:1. 裁线: 1.1 准备工作: 检查机台是否正常,裁刀是否完好无损,工作台面是否干净以及无其它产品余物. 1.2 调试,裁线: 依工程图或作业指导书确认好线材规格化,再调试好机台并设定好参数,并试裁3－5 条检验尺寸合后,再进行批量作业 1.3 注意事项:①线材尺寸须在公差范围内; ②裁线时须无刮伤线材，且切口要平齐③裁好之线材每50 或100 条扎为一扎, 每扎需将其线规和长度标示清楚,不可错误 2.穿护套(或PG塑件、面板) 将已裁好并须穿护套(或PG塑件、面板)之线材，在打端子前穿上 护套(或PG塑件、面板),注意护套端方向 (如 图5.3) 切口歪 斜图5.1 裁线良 品例 举线身 划 伤图5.2 裁线不良 例 举图5.3 正确穿护套例 举需打端子端图5.4 错误穿护套例 举需打端子端3. 剥皮 3.1. 准备工作: 检查机台是否正常,刀口是否完好无损,工作台面是否干净以及无其它产品余物.3.2. 调试作业: 依工程图或作业指导书调试好机台,试作3－5 条,确认合格后方可批量作业 3.3. 注意事项: ①尺寸须在公差范围内; ②不可剥断导体铜丝;③切剥口须平整 3.4. 剥皮尺寸参考算法(如下图): 有被覆铆压栅端子 无被覆铆压栅端子 图5.5 剥线长度 剥皮尺寸=导体铆压栅长度 +1/2a +0.5mm(线规： 0.3mm2 以下) 剥皮尺寸=导体铆压栅长度 +1mm (线规：0.3— 1mm2 ) 剥皮尺寸=导体铆压栅长度 +2mm (最大线规：10mm2 )3.5. 图示 图5.6 剥线正确图 露出导体导体铆压栅长度可见导体和绝缘体被覆铆压栅剥线长度可见导体剥线长度导体铆压栅长度线材绝缘体上有压痕注:只要不损伤绝缘层,剥皮工具在绝缘层上产生的压痕是允许的a 图5.7 剥皮不良示意图 4. 铆压端子 4.1. 准备工作: 检查机台是否正常,刀模是否完好无损,工作台面是否干净以及无其它产品余物.4.2. 调试作业: 由技术人员调试好机台,试作3－5 条,确认合格后方可批量作业 4.3. 注意事项: ①端子铆压拉力或高度需符合要求; ②不可有深打、浅打、飞丝、端子变形，铆压过高或过低等不良;③注意安全,铆压时切勿将手伸入刀模内。 切口成有锥度刀钝或上，下刀距离不正确切口不平整刀钝剥伤、剥断铜丝刀距太小切...
