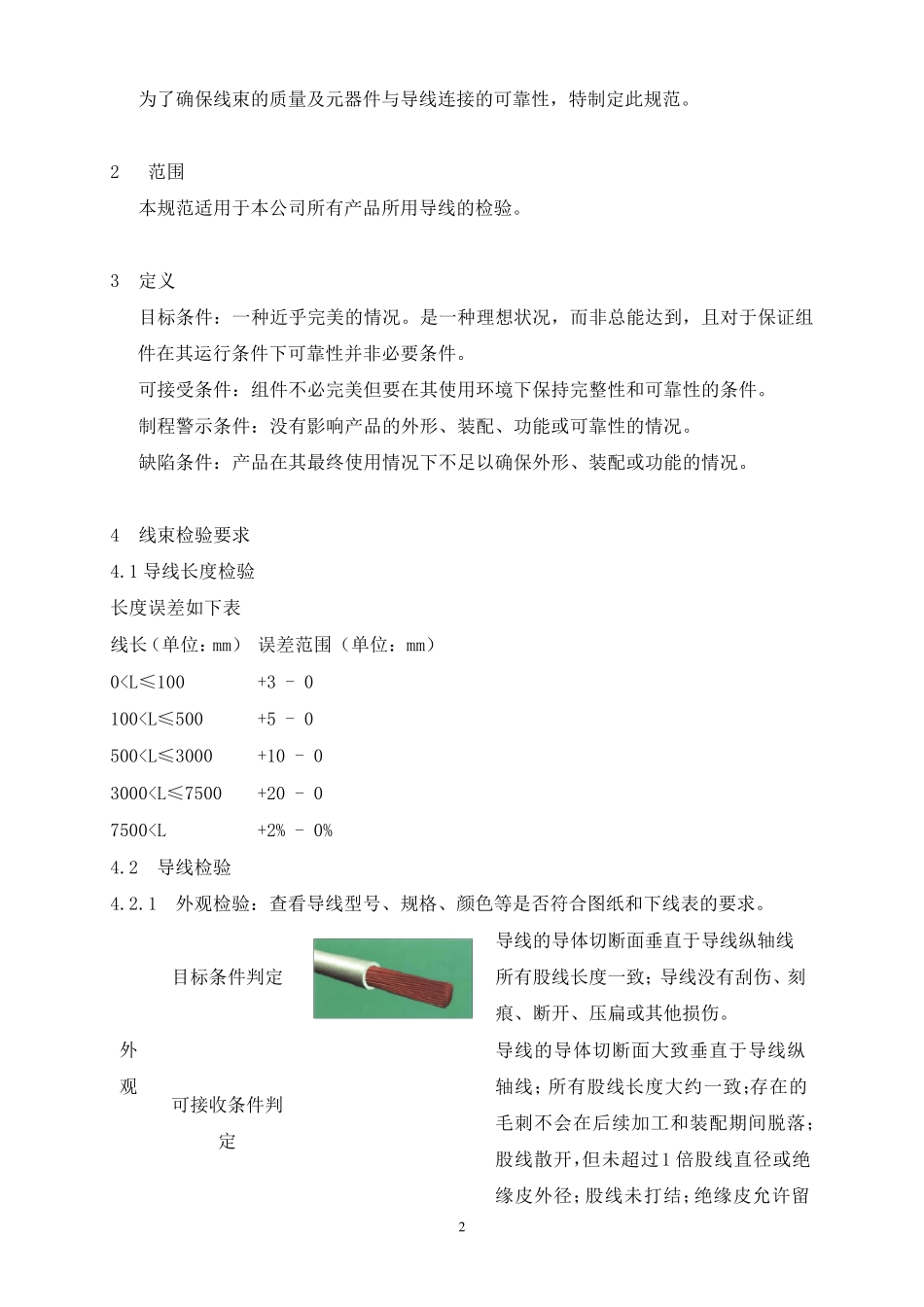

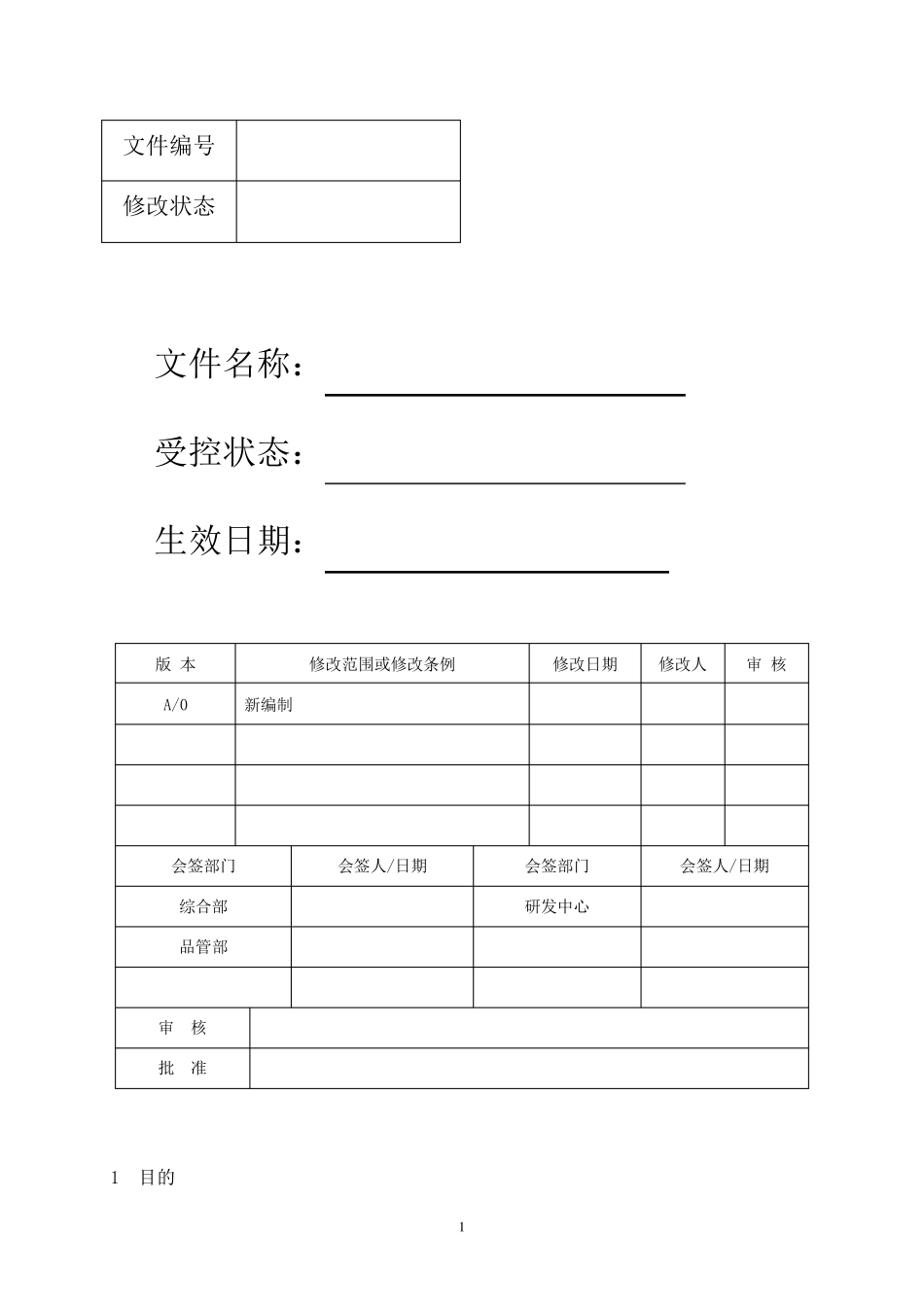

1 文件名称： 受控状态： 生效日期： 1 目的 文件编号 修改状态 版 本 修改范围或修改条例 修改日期 修改人 审 核 A/0 新编制 会签部门 会签人/日期 会签部门 会签人/日期 综合部 研发中心 品管部 审 核 批 准 2 为了确保线束的质量及元器件与导线连接的可靠性，特制定此规范。 2 范围 本规范适用于本公司所有产品所用导线的检验。 3 定义 目标条件：一种近乎完美的情况。是一种理想状况，而非总能达到，且对于保证组件在其运行条件下可靠性并非必要条件。 可接受条件：组件不必完美但要在其使用环境下保持完整性和可靠性的条件。 制程警示条件：没有影响产品的外形、装配、功能或可靠性的情况。 缺陷条件：产品在其最终使用情况下不足以确保外形、装配或功能的情况。 4 线束检验要求 4.1 导线长度检验 长度误差如下表 线长（单位：mm） 误差范围（单位：mm） 0
