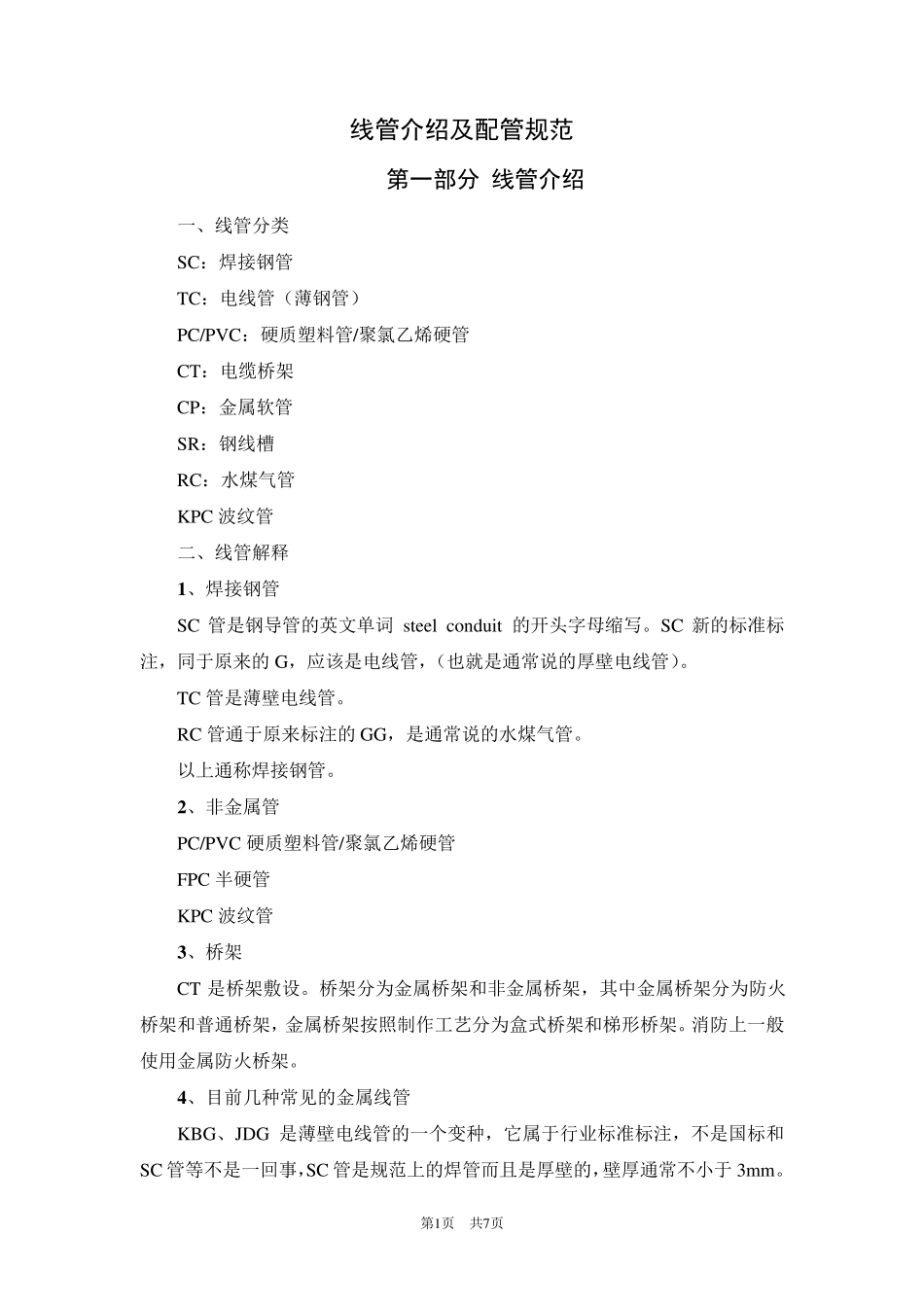

第1页 共7页 线管介绍及配管规范 第一部分 线管介绍 一、线管分类 SC：焊接钢管 TC：电线管（薄钢管） PC/PVC：硬质塑料管/聚氯乙烯硬管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 KPC 波纹管 二、线管解释 1 、焊接钢管 SC 管是钢导管的英文单词 steel condu it 的开头字母缩写。SC 新的标准标注，同于原来的 G，应该是电线管，（也就是通常说的厚壁电线管）。 TC 管是薄壁电线管。 RC 管通于原来标注的 GG，是通常说的水煤气管。 以上通称焊接钢管。 2 、非金属管 PC/PVC 硬质塑料管/聚氯乙烯硬管 FPC 半硬管 KPC 波纹管 3 、桥架 CT 是桥架敷设。桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。消防上一般使用金属防火桥架。 4 、目前几种常见的金属线管 KBG、JDG 是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC 管等不是一回事，SC 管是规范上的焊管而且是厚壁的，壁厚通常不小于 3mm。 第2页 共7页 KBG 是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。 JDG 是紧固式电气导管，套管与导管使用用螺丝紧固。 JDG、KBG 管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。壁厚为 1.2m m -2.5m m 左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。 JDG 管 JDG 导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS 工业标准相一致，并与GB50303、GB50300 相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。 选材精当 JDG 导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。 施工方便 无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。 适用范围广 JDG 导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合...
