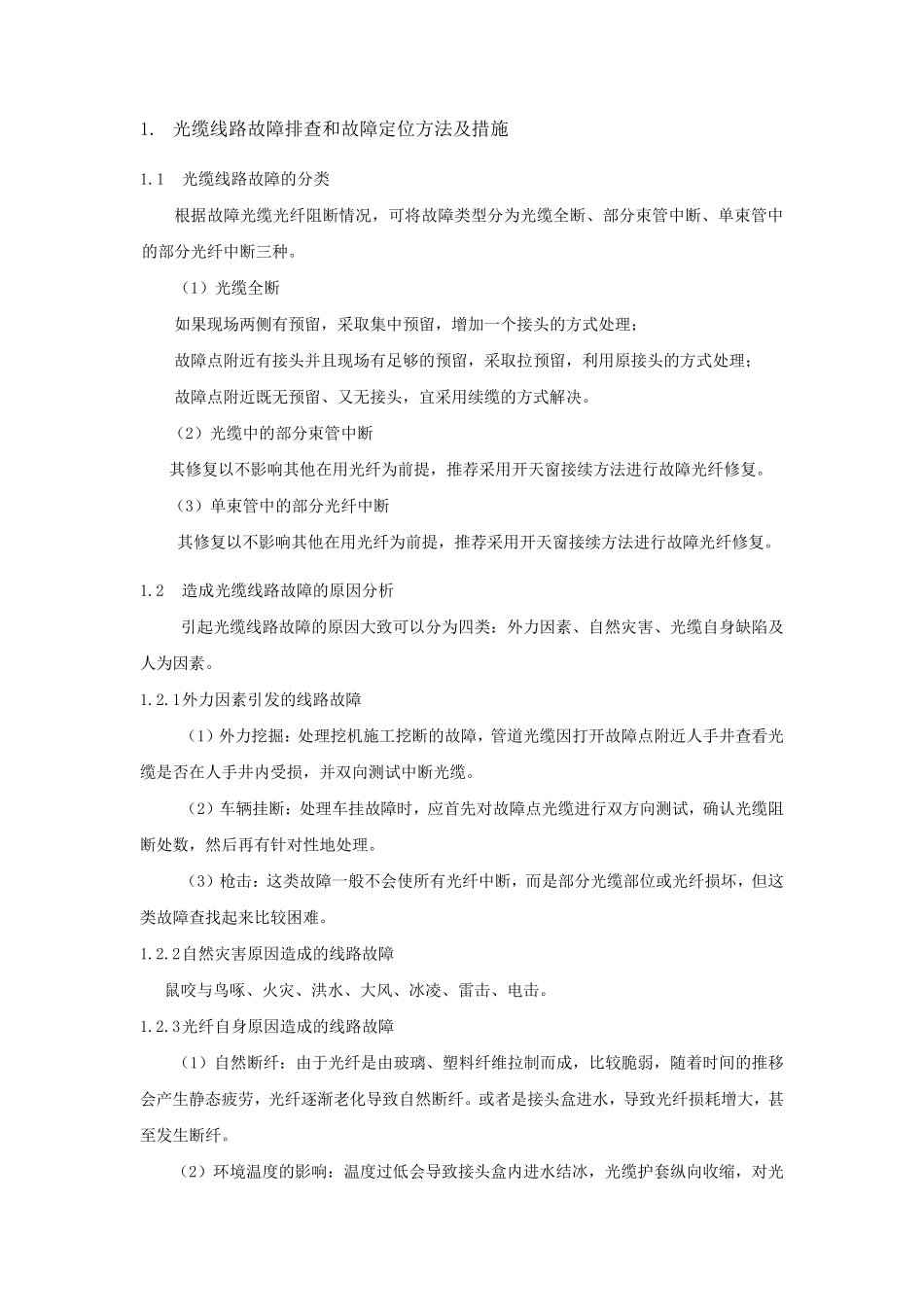

1. 光缆线路故障排查和故障定位方法及措施 1.1 光缆线路故障的分类 根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。 （1）光缆全断 如果现场两侧有预留，采取集中预留，增加一个接头的方式处理； 故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理； 故障点附近既无预留、又无接头，宜采用续缆的方式解决。 （2）光缆中的部分束管中断 其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。 （3）单束管中的部分光纤中断 其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。 1.2 造成光缆线路故障的原因分析 引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。 1.2.1 外力因素引发的线路故障 （1）外力挖掘：处理挖机施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆。 （2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。 （3）枪击：这类故障一般 不会 使 所 有光纤中断，而 是部分光缆部位或 光纤损坏 ，但 这类故障查找 起来 比 较 困 难 。 1.2.2 自然灾害原因造成的线路故障 鼠 咬 与 鸟 啄 、火 灾、洪 水 、大风 、冰 凌 、雷 击、电 击。 1.2.3 光纤自身原因造成的线路故障 （1）自然断纤：由 于 光纤是由 玻 璃 、塑 料 纤维 拉制 而 成，比 较 脆 弱 ，随 着 时间 的推移会 产 生 静 态 疲 劳 ，光纤逐 渐 老 化 导 致自然断纤。或 者 是接头盒 进水 ，导 致光纤损耗 增大，甚至 发生 断纤。 （2）环 境 温 度 的影响：温 度 过 低 会 导 致接头盒 内进水 结 冰 ，光缆护 套 纵 向收 缩 ，对光纤施加压力产生微弯使衰减增大或光纤中断。温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。 1.2.4 人为因素引发的线路故障 （1）工障：技术人员在维修、安装和其他活动中引起的人为故障。例如，在光纤接续时，光纤被划伤、光纤弯曲半径太小；在割接光缆时错误地切断正在运行的光缆；光纤接续时接续不牢、接头盒封装时加强芯固定不紧等造成的断纤。 （2）偷盗：犯罪分子盗割光缆，造成光缆阻断。 （3）破坏：人为蓄意破坏，造成光...
