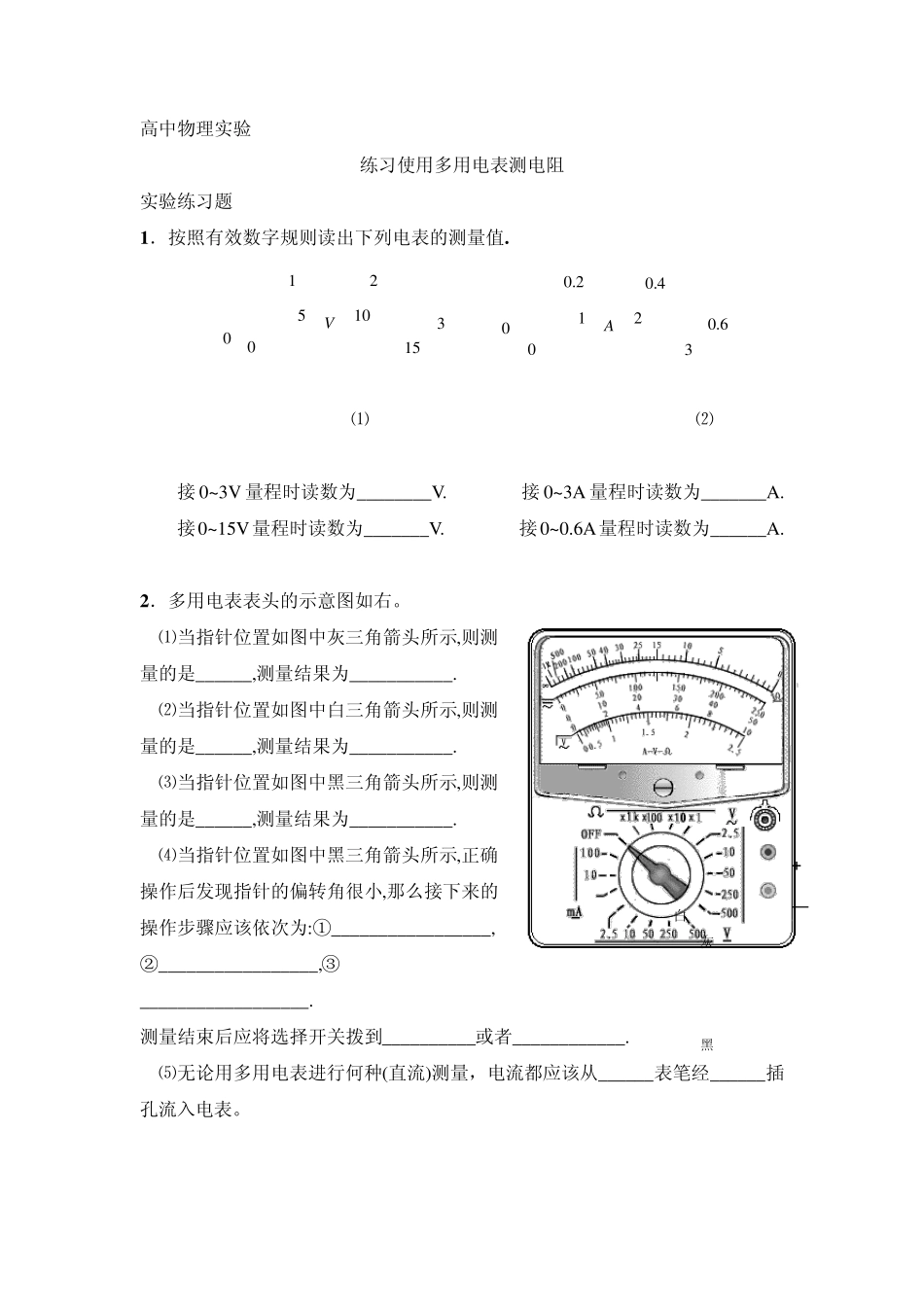

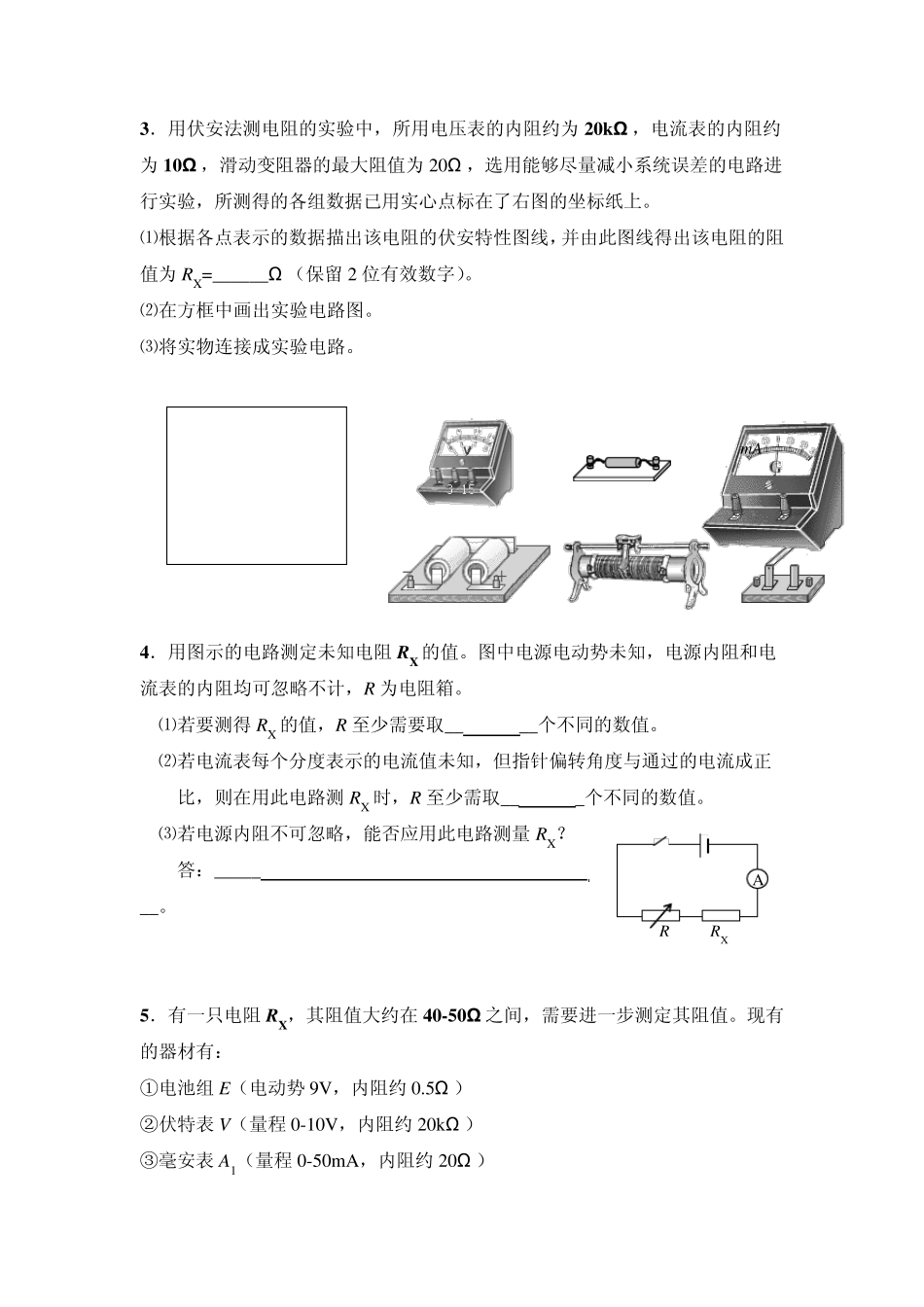

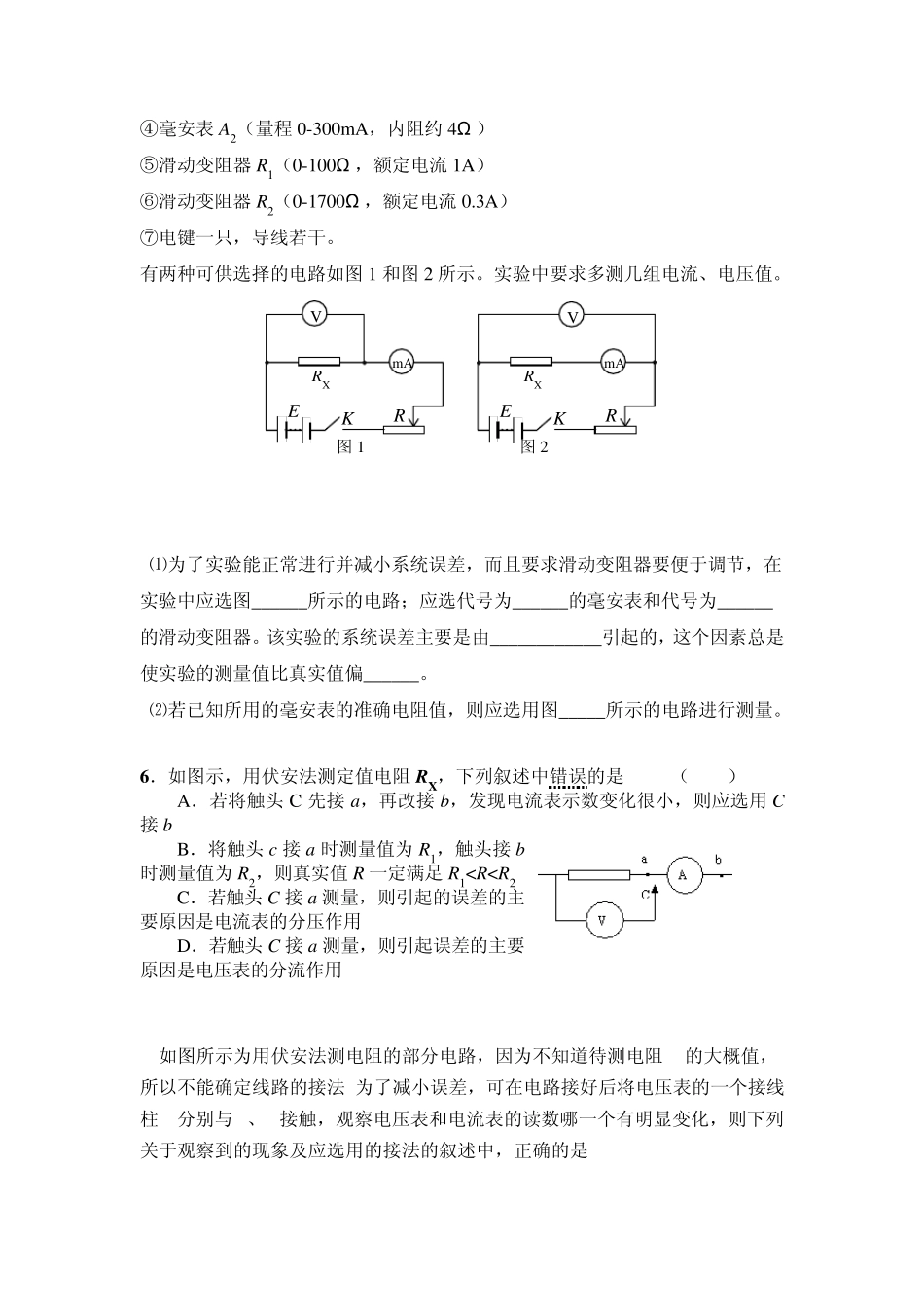

高中物理实验 练习使用多用电表测电阻 实验练习题 1 ．按照有效数字规则读出下列电表的测量值. ⑴ ⑵ 接0~3V 量程时读数为________V. 接0~3A 量程时读数为_______A. 接0~15V量程时读数为_______V. 接0~0.6A量程时读数为______A. 2 ．多用电表表头的示意图如右。 ⑴当指针位置如图中灰三角箭头所示,则测量的是______,测量结果为___________. ⑵当指针位置如图中白三角箭头所示,则测量的是______,测量结果为___________. ⑶当指针位置如图中黑三角箭头所示,则测量的是______,测量结果为___________. ⑷当指针位置如图中黑三角箭头所示,正确操作后发现指针的偏转角很小,那么接下来的操作步骤应该依次为:①_________________,②_________________,③__________________. 测量结束后应将选择开关拨到__________或者____________. ⑸无论用多用电表进行何种(直流)测量，电流都应该从______表笔经______插孔流入电表。 + ─ 灰 白 黑 0 1 2 3 0 5 10 15 V 0 0.2 0.4 0.6 0 1 2 3 A 3．用伏安法测电阻的实验中，所用电压表的内阻约为 20kΩ ，电流表的内阻约为 10Ω ，滑动变阻器的最大阻值为 20Ω ，选用能够尽量减小系统误差的电路进行实验，所测得的各组数据已用实心点标在了右图的坐标纸上。 ⑴根据各点表示的数据描出该电阻的伏安特性图线，并由此图线得出该电阻的阻值为 RX=______Ω （保留 2 位有效数字）。 ⑵在方框中画出实验电路图。 ⑶将实物连接成实验电路。 4．用图示的电路测定未知电阻 RX 的值。图中电源电动势未知，电源内阻和电流表的内阻均可忽略不计，R 为电阻箱。 ⑴若要测得 RX 的值，R 至少需要取__ __个不同的数值。 ⑵若电流表每个分度表示的电流值未知，但指针偏转角度与通过的电流成正比，则在用此电路测 RX 时，R 至少需取__ _个不同的数值。 ⑶若电源内阻不可忽略，能否应用此电路测量 RX？ 答：_____ __。 5．有一只电阻 RX，其阻值大约在 40-50Ω 之间，需要进一步测定其阻值。现有的器材有： ①电池组 E（电动势 9V，内阻约 0.5Ω ） ②伏特表 V（量程 0-10V，内阻约 20kΩ ） ③毫安表 A1（量程 0-50m A，内阻约 20Ω ） A R RX mA ④毫安表 A2（量程 0-300m A，内阻约 4Ω ） ⑤滑动变阻器 R1（0-100Ω ，额定电流 1A） ⑥滑动变阻器 R2（0-1700Ω ，额定电流 0.3A） ⑦电键一只，导线若干。 有两...
