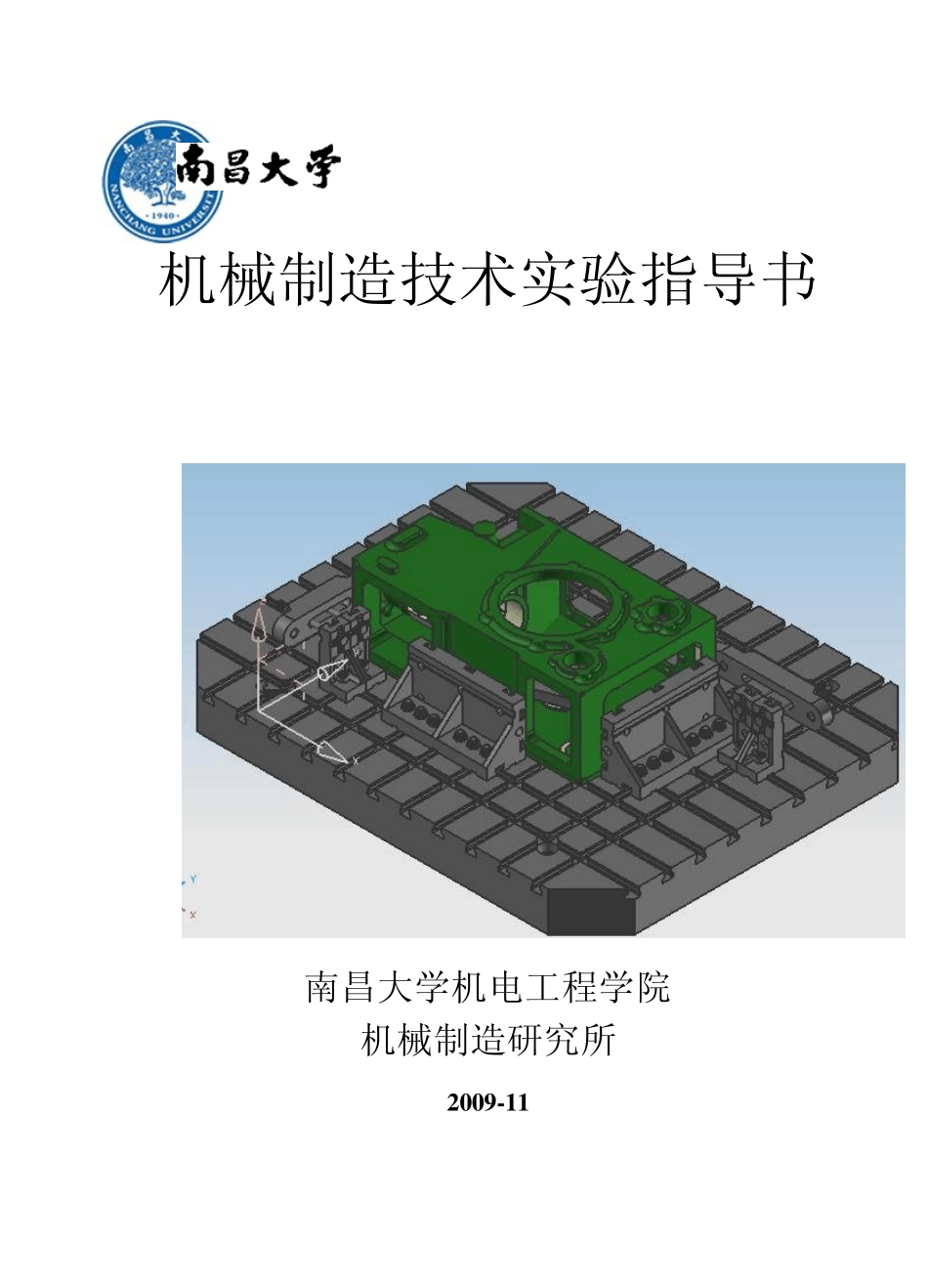

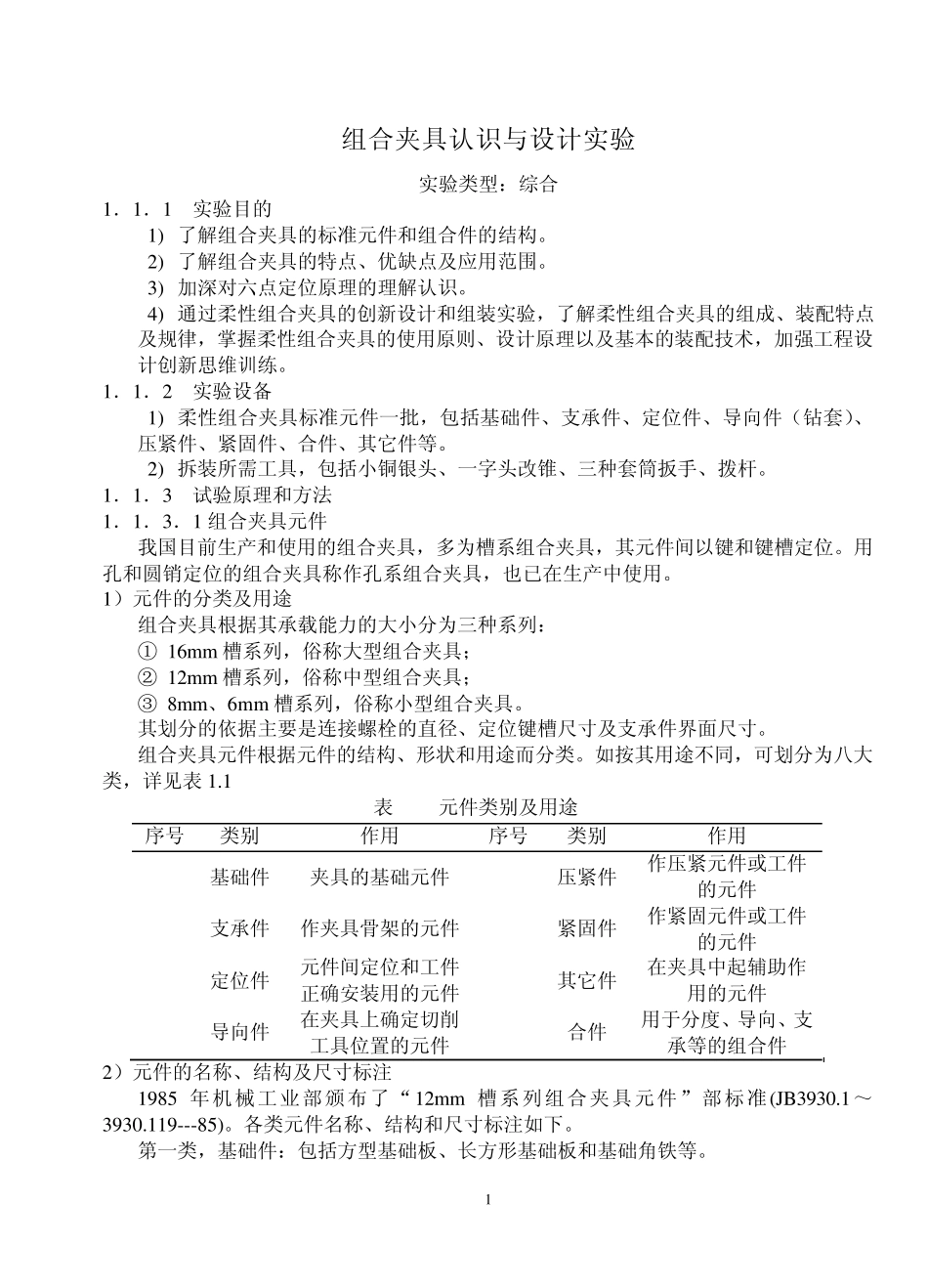

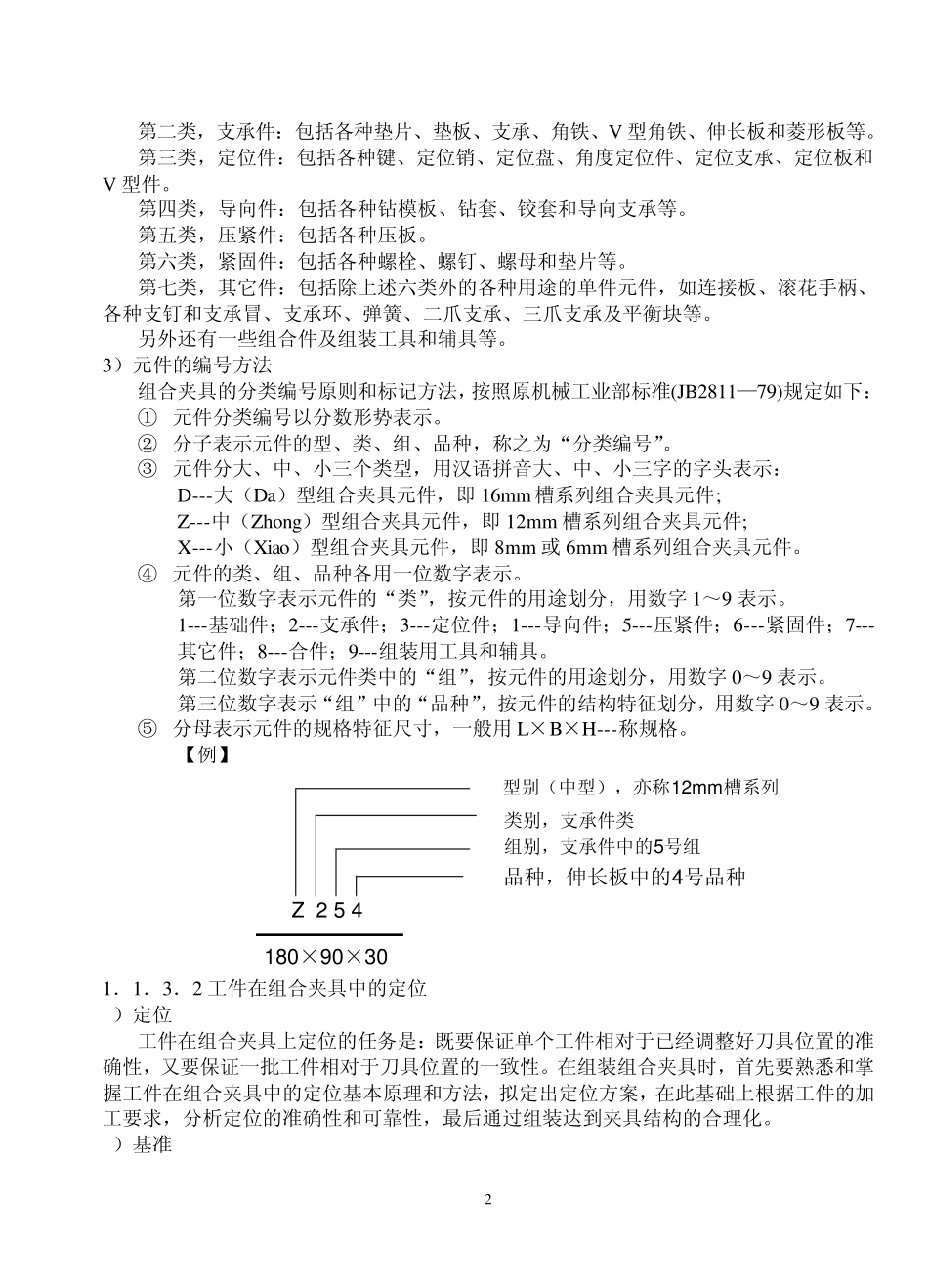

机械制造技术实验指导书 南昌大学机电工程学院 机械制造研究所 2 0 0 9 -1 1 1 组合夹具认识与设计实验 实验类型:综合 1.1.1 实验目的 1) 了解组合夹具的标准元件和组合件的结构。 2) 了解组合夹具的特点、优缺点及应用范围。 3) 加深对六点定位原理的理解认识。 4) 通过柔性组合夹具的创新设计和组装实验,了解柔性组合夹具的组成、装配特点及规律,掌握柔性组合夹具的使用原则、设计原理以及基本的装配技术,加强工程设计创新思维训练。 1.1.2 实验设备 1) 柔性组合夹具标准元件一批,包括基础件、支承件、定位件、导向件(钻套)、压紧件、紧固件、合件、其它件等。 2) 拆装所需工具,包括小铜银头、一字头改锥、三种套筒扳手、拨杆。 1.1.3 试验原理和方法 1.1.3.1 组合夹具元件 我国目前生产和使用的组合夹具,多为槽系组合夹具,其元件间以键和键槽定位。用孔和圆销定位的组合夹具称作孔系组合夹具,也已在生产中使用。 1)元件的分类及用途 组合夹具根据其承载能力的大小分为三种系列: ① 16m m 槽系列,俗称大型组合夹具; ② 12m m 槽系列,俗称中型组合夹具; ③ 8m m 、6m m 槽系列,俗称小型组合夹具。 其划分的依据主要是连接螺栓的直径、定位键槽尺寸及支承件界面尺寸。 组合夹具元件根据元件的结构、形状和用途而分类。如按其用途不同,可划分为八大类,详见表1.1 表1.1 元件类别及用途 序号 类别 作用 序号 类别 作用 1 基础件 夹具的基础元件 5 压紧件 作压紧元件或工件的元件 2 支承件 作夹具骨架的元件 6 紧固件 作紧固元件或工件的元件 3 定位件 元件间定位和工件正确安装用的元件 7 其它件 在夹具中起辅助作用的元件 1 导向件 在夹具上确定切削工具位置的元件 8 合件 用于分度、导向、支承等的组合件 2)元件的名称、结构及尺寸标注 1985 年机械工业部颁布了“12m m槽系列组合夹具元件”部标准(JB3930.1~3930.119---85)。各类元件名称、结构和尺寸标注如下。 第一类,基础件:包括方型基础板、长方形基础板和基础角铁等。 2 第二类,支承件:包括各种垫片、垫板、支承、角铁、V 型角铁、伸长板和菱形板等。 第三类,定位件:包括各种键、定位销、定位盘、角度定位件、定位支承、定位板和V 型件。 第四类,导向件:包括各种钻模板、钻套、铰套和导向支承等。 第五类,压紧件:包括各种压板。 第六类,紧固件:包...
