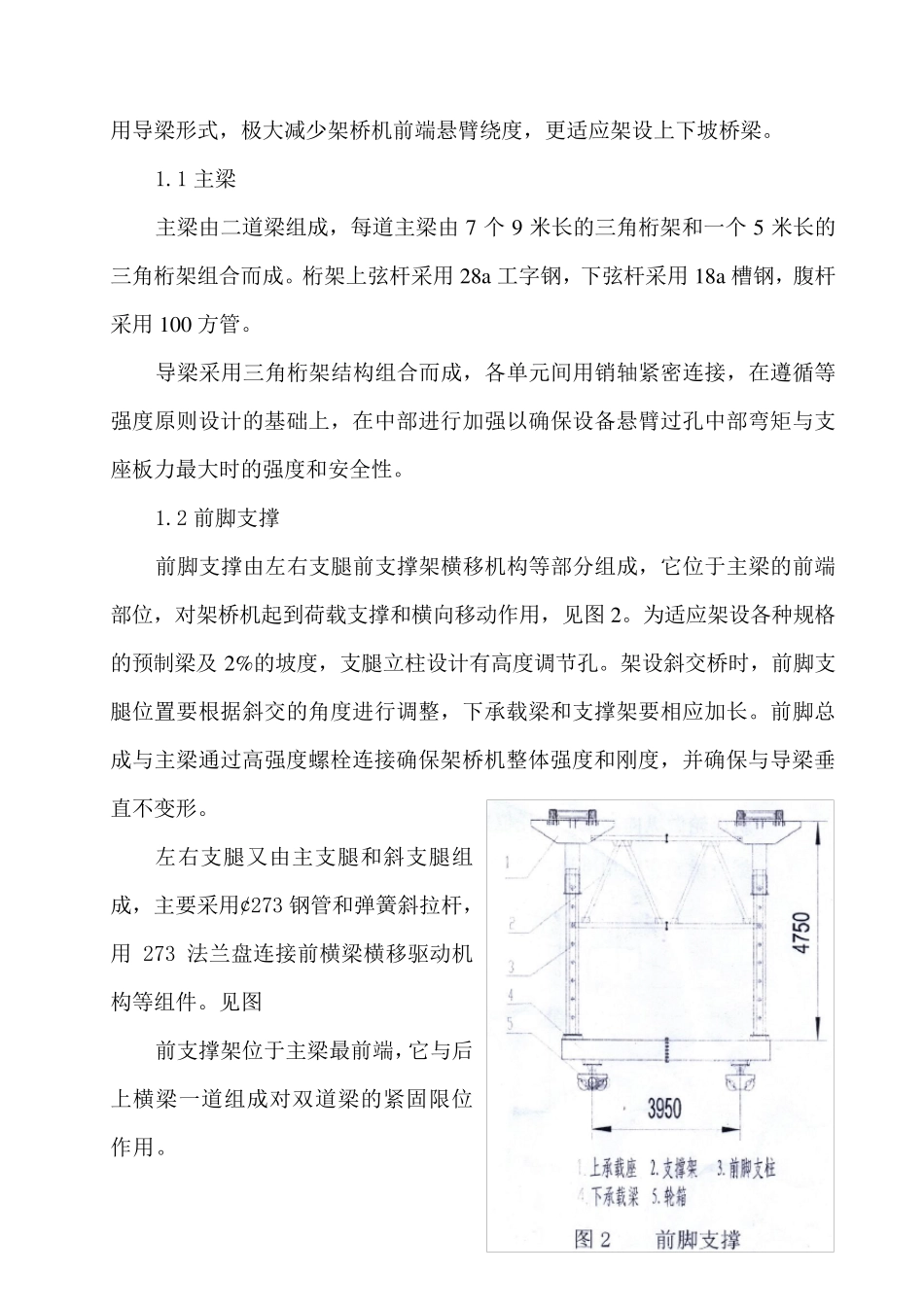

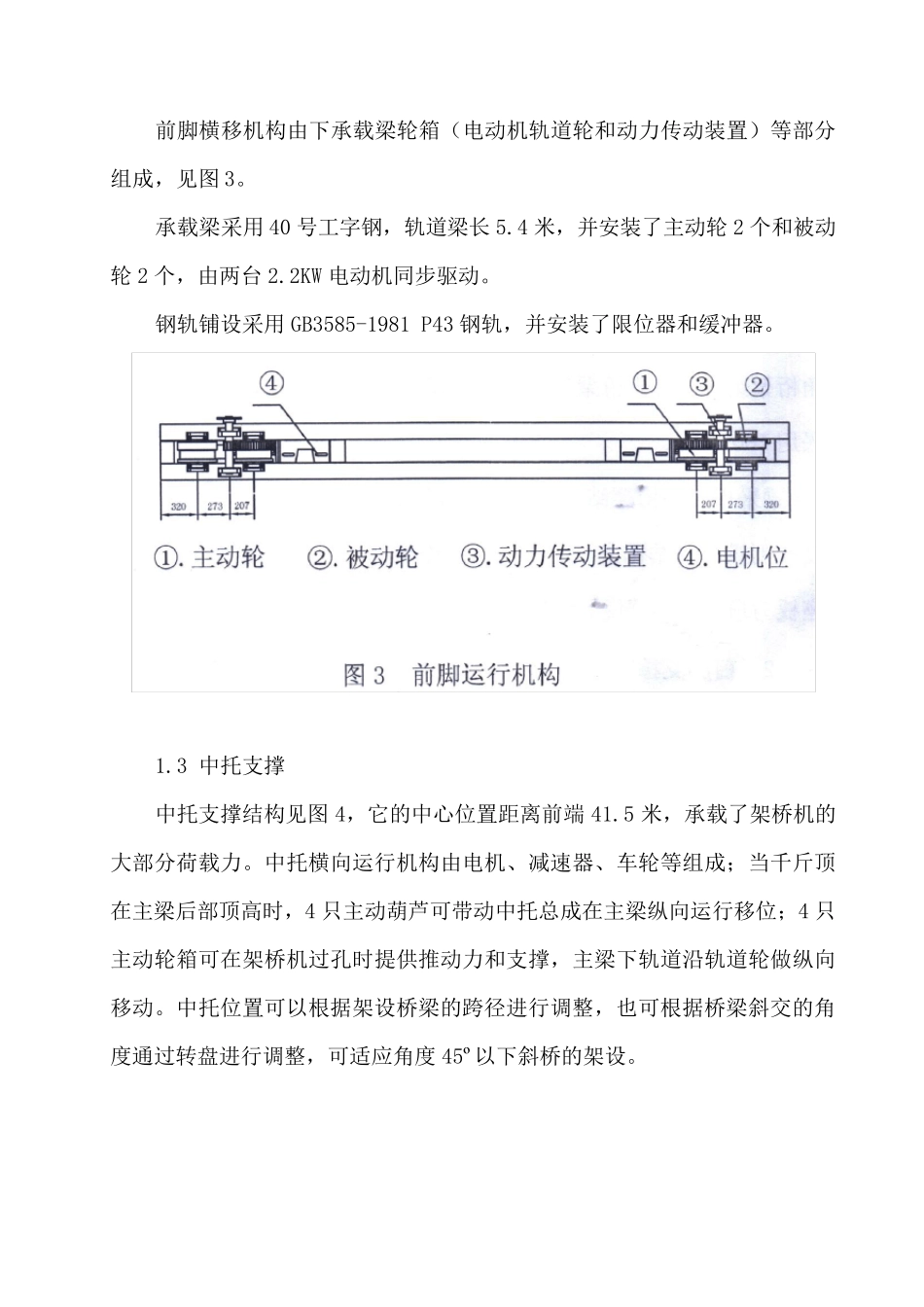

组合桁架式架桥机（Q J140/40） 安装施工方案 一、QJ140/40 架桥机基本结构 该机所采用的是双梁式尾部喂梁，整机带梁横移，整跨桥逐片落梁就位，轨道运行方式，可纵移、横移，适用于30—40 米跨径桥梁上部钢筋混凝土或预应力混凝土 T 型梁和箱型梁的架设。架桥机中托支撑位置根据架设桥梁的跨径可以调整，架设不同跨径的预制梁时，按照桥梁跨径重新安放中托支腿的位置，即可满足对不同跨径混凝土预制梁的架设。斜交桥、曲线桥梁片的架设也是通过调整前支腿和中托支座位置来实现。 图 1 QJ140 架桥机 QJ140 架桥机主要由主梁、前脚、中托、后上横梁、天车、电气系统、安全装置以及辅助台车、千斤顶等部分组成，见图 1 整机主梁及主要联结结构采用销轴联结，安装拆卸方便快捷。架桥机采用导梁形式，极大减少架桥机前端悬臂绕度，更适应架设上下坡桥梁。 1.1 主梁 主梁由二道梁组成，每道主梁由 7 个 9 米长的三角桁架和一个 5 米长的三角桁架组合而成。桁架上弦杆采用28a 工字钢，下弦杆采用18a 槽钢，腹杆采用100 方管。 导梁采用三角桁架结构组合而成，各单元间用销轴紧密连接，在遵循等强度原则设计的基础上，在中部进行加强以确保设备悬臂过孔中部弯矩与支座板力最大时的强度和安全性。 1.2 前脚支撑 前脚支撑由左右支腿前支撑架横移机构等部分组成，它位于主梁的前端部位，对架桥机起到荷载支撑和横向移动作用，见图 2。为适应架设各种规格的预制梁及 2%的坡度，支腿立柱设计有高度调节孔。架设斜交桥时，前脚支腿位置要根据斜交的角度进行调整，下承载梁和支撑架要相应加长。前脚总成与主梁通过高强度螺栓连接确保架桥机整体强度和刚度，并确保与导梁垂直不变形。 左右支腿又由主支腿和斜支腿组成，主要采用¢273 钢管和弹簧斜拉杆，用273 法兰 盘 连接前横梁横移驱 动机构等组件 。见图 前支撑架位于主梁最前端，它与后上横梁一道组成对双 道梁的紧固 限 位作用。 前脚横移机构由下承载梁轮箱（电动机轨道轮和动力传动装置）等部分组成，见图3。 承载梁采用40 号工字钢，轨道梁长5.4 米，并安装了主动轮2 个和被动轮2 个，由两台2.2KW 电动机同步驱动。 钢轨铺设采用GB3585-1981 P43 钢轨，并安装了限位器和缓冲器。 1.3 中托支撑 中托支撑结构见图4，它的中心位置距离前端41.5 米，承载了架桥机的大部分荷载力。中托横向运行机构由电机、减速器、车轮等组成；当千斤顶在主梁后部...
