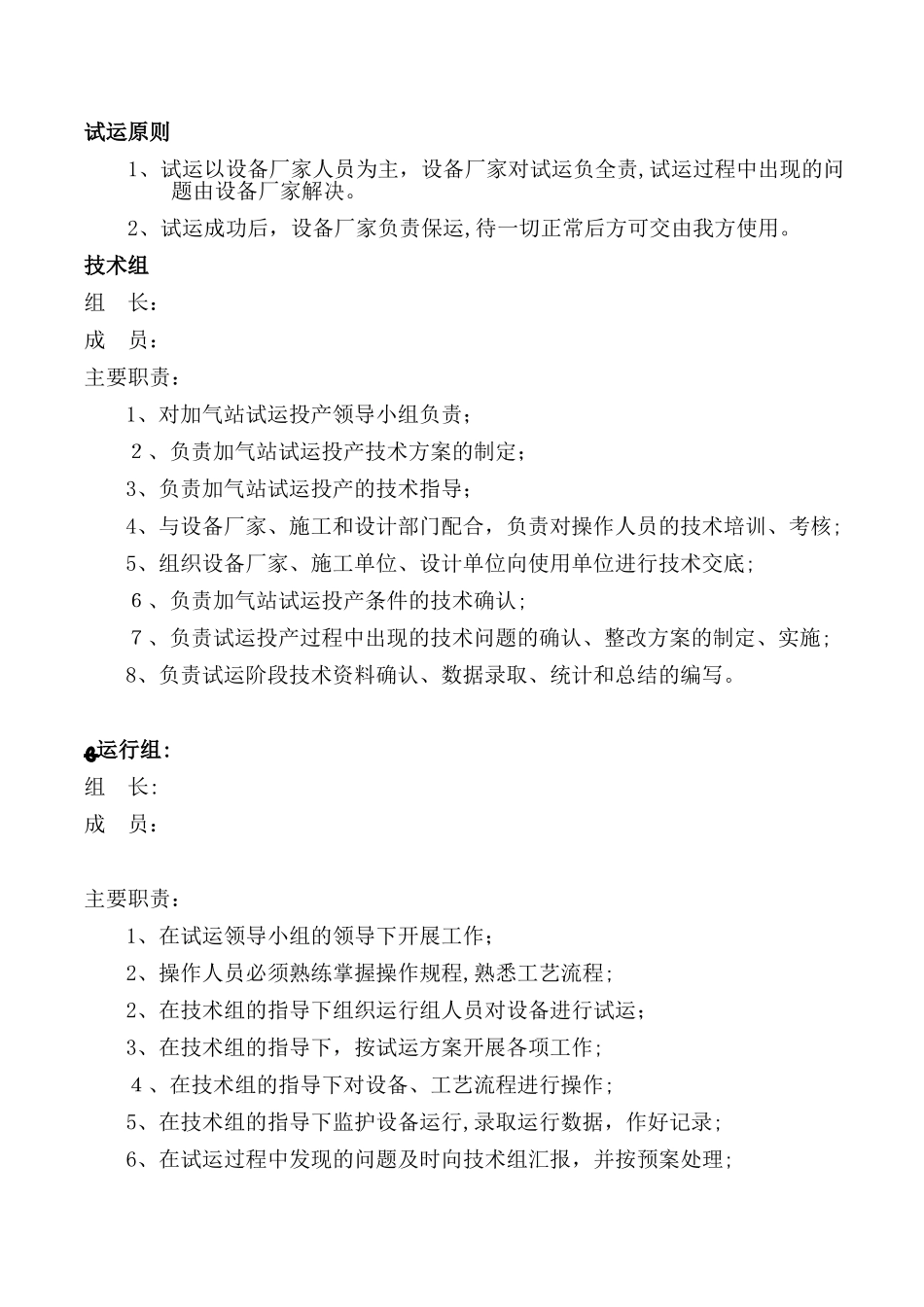

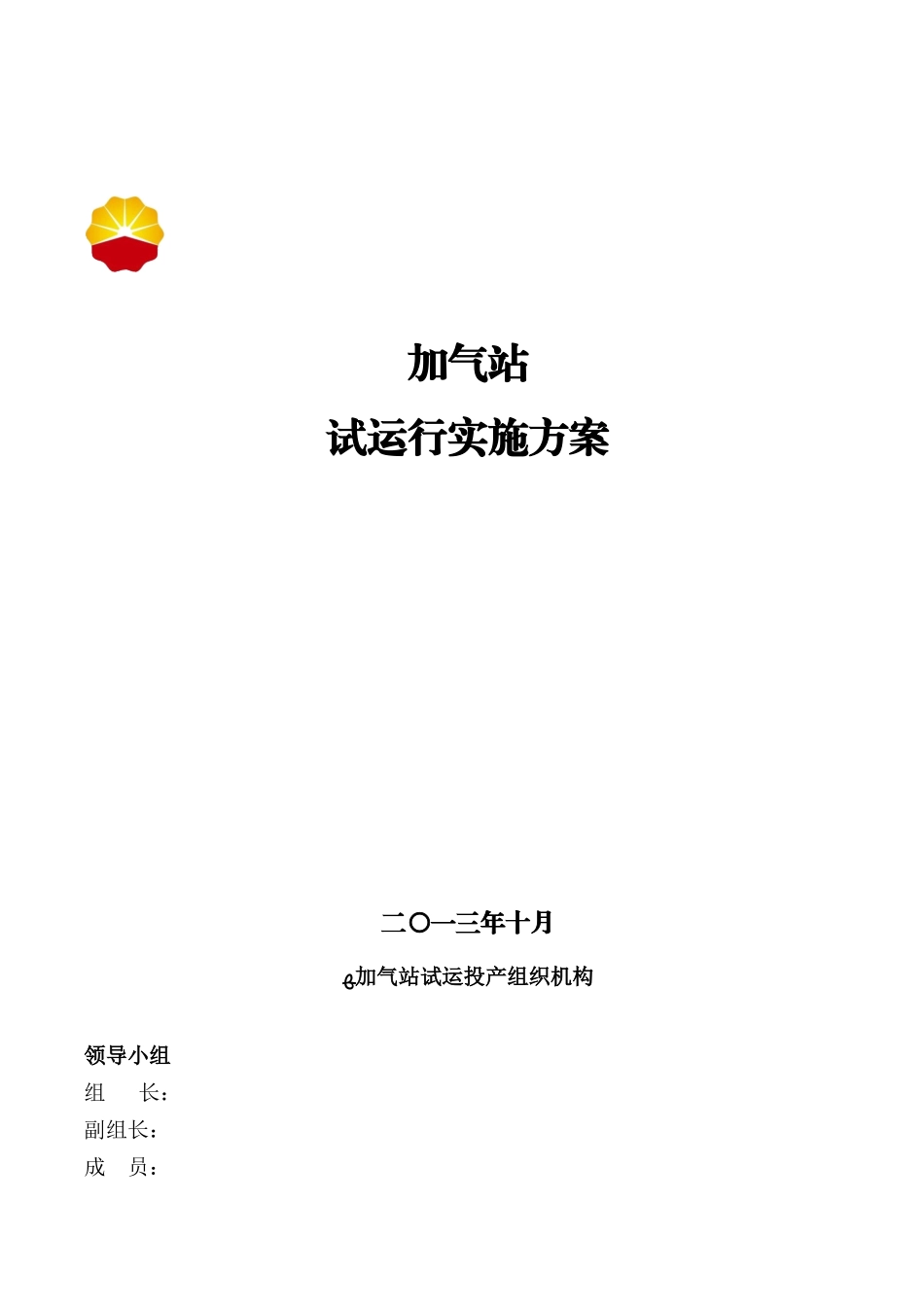

加气站试运行实施方案二一三年十月〇ﻬ加气站试运投产组织机构领导小组组长：副组长：成员：试运原则1、试运以设备厂家人员为主，设备厂家对试运负全责,试运过程中出现的问题由设备厂家解决。2、试运成功后，设备厂家负责保运,待一切正常后方可交由我方使用。技术组组长：成员：主要职责：1、对加气站试运投产领导小组负责；２、负责加气站试运投产技术方案的制定；3、负责加气站试运投产的技术指导；4、与设备厂家、施工和设计部门配合，负责对操作人员的技术培训、考核;5、组织设备厂家、施工单位、设计单位向使用单位进行技术交底;６、负责加气站试运投产条件的技术确认;７、负责试运投产过程中出现的技术问题的确认、整改方案的制定、实施;8、负责试运阶段技术资料确认、数据录取、统计和总结的编写。ﻬ运行组:组长:成员：主要职责：1、在试运领导小组的领导下开展工作；2、操作人员必须熟练掌握操作规程,熟悉工艺流程;2、在技术组的指导下组织运行组人员对设备进行试运；3、在技术组的指导下，按试运方案开展各项工作;４、在技术组的指导下对设备、工艺流程进行操作;5、在技术组的指导下监护设备运行,录取运行数据，作好记录;6、在试运过程中发现的问题及时向技术组汇报，并按预案处理;7、积极配合技术组分析原因、提出解决方案，实施整改措施;8、与轻烃操作人员联系，作好轻烃与LNG的互相协调、配合工作。安全组组长：成员:主要职责:1、在试运领导小组的领导下开展工作；2、负责审核试运方案的安全事项;３、负责试运方案的操作规程、安全规章制度、应急预案的审核；4、负责试运前的安全检查、安全手续的办理;５、负责压力容器资料收集审核、使用证件的办理、审核；６、负责操作人员的安全培训、考核，上岗人员资格审查;7、负责试运过程中的安全检查、监督、保护工作；8、负责消防器材的配置、布局和管理。9、配合技术组分析试运过程中出现的问题,提出解决方案；１0、负责试运期间意外事故的处理,受伤人员抢救。协调保障组组长：成员：主要职责：1、在试运领导小组的领导下开展工作;2、配合技术组、运行组和安全组,作好试运的各项工作；3、配备足够的设备、材料，组织有经验的人员,在试运现场待命,随时解决试运过程中出现的问题;4、作好施工质量检查验收评定工作，检查试运期间的工程质量;5、组织有关单位人员，解决试运期间出现的问,制定整改方案;6、组织有关单位人员按要求实施整改方案；ﻬ第一章基本概况1、G站概况主体设备包括一台ＢDL６０1２Y-０0型高真空多层缠绕绝热储罐、2台ＬNG售气机、１台LNG低温液体泵,通过管阀系统和控制系统实现对LNG汽车的加注功能。本ＬＮG加气撬按照日加气量200０0Nｍ３/d设计，最大加气能力为３000０Nｍ3/d2、基础数据2．1天然气组成(mｏｌ％)Ｃ１+C2≥95%2.2主要工艺设计参数建设规模：日加气200００Nｍ3/d，最大加气能力为30000Nm３／d天然气进站压力：１.0Mpa天然气进站温度：－146℃天然气稳压后压力:0．８ＭpaLNG拖车加气额定压力:1.28Mｐａ装置产品:液化天然气(LＮＧ)产品气瓶外运压力:1.20Mpa产品外运温度：－1４6℃产品标准:必须符合国家现行标准《车用液化天然气》GB１804７的规定。３、工艺流程3.1、工艺部分由以下几部分组成——调压系统——计量加气外运系统——放空和排污系统3.2、辅助工程由以下几部分组成总图与结构给排水及消防系统仪表控制系统电气系统３.3、LNG加气站工艺流程：１)调压系统流程加气站和车用瓶采用饱和压力技术路线,在卸车完后，通过控制盘将系统调到“调压模式（或者加气枪预冷）”,系统自动进行饱和压力调节，完成后可转换到待机状态。流程：储罐液相→V03→V０9→V１5→Ｖ09/１0→P1０1/１02→V07/０８→V16→V３1／33/35／37→Ｆ１03/104→GV1２/10／０8/0６→加气枪接口→加气枪回流口→V０１/V0２→储罐液相2）计量加气系统流程加注机→加注机主板→ＰＬC控制柜(通讯模块）→PLＣ模块→以太网口→电脑电脑监控数据有:储罐内液位(如果储罐装了压力变送器和差压变送器就有）、以及加气机上显示的所有数据。加气机上的数据有：单价、公斤数、加液压力、加液温度、流速、加液量、实际电流、转速等。３...
