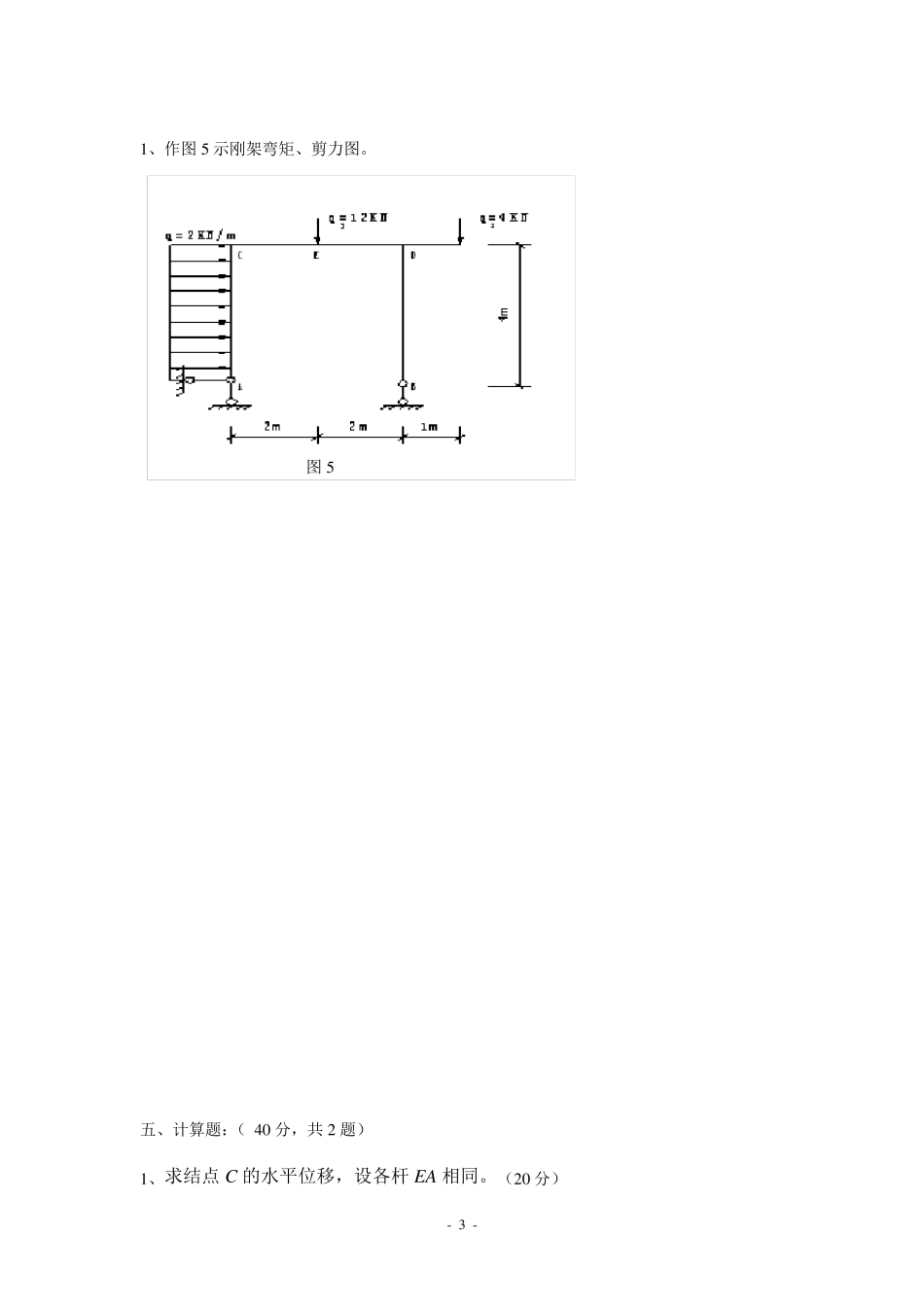

- 1 - 专业 年级 结构力学(一) 试题 考试类型：闭卷 试卷类型：D 卷 考试时量：120 分钟 一、判断题：（8 分，每题2 分，共 4 题） 1．两个弯矩图的叠加不是指图形的简单拼合，而是指两图对应的弯矩纵矩叠加。（ ） 2．位移法以结点力为基本未知量。（ ） 3．n 次超静定结构，任意去掉 n 个多余约束均可作为力法基本结构。（ ） 4．位移法的典型方程与力法的典型方程一样，都是变形协调方程。（ ） 二、填空题：（16 分，每题4 分，共 4 题） 1．一根链杆有 个约束，一个铰支座有 个约束，一个固定支座有 个约束，一个定向支撑 个约束。 2．图 1 所示桁架中内力为零的杆分别为 杆。 3．力法方程中柔度系数代表 ，自由项代表 。 4．力法以 为基本量，位移法以 为基本量。 三、单项选择题（每题4 分，共 16 分） 1．图 2 所示体系为（ ） （A ）几何可变体系 图 1 图 2 - 2 - （C）无多余约束的几何不变体 （B）瞬变体系 （D）有多余约束的几何不变体 2．图3 示超静定结构，如果用力法求解，则基本未知量个数为（ ），如果用位移法求解，则基本未知量个数为（ ）。 A．1 个 B．2 个 C．3 个 D．5 个 3．下列图乘正确的是（ ） 4．图4 所示虚拟力状态可求出（ ） （A）A，B 两点的相对线位移 （B）A，B 两点位移 （C）A，B 两截面的相对转动 （D）A 点线位移 四、作图题：（ 20 分，每题20 分，共1 题） (B)y2(A)y1yωω1ω(C)ω2y题2图图3 图4 - 3 - 1 、作图 5 示刚架弯矩、剪力图。 五、计算题：（ 4 0 分，共 2 题） 1 、求结点 C 的水平位移，设各杆 EA 相同。（2 0 分） 图 5 - 4 - 2 、用位移法解图 7 示刚架，并绘刚架弯矩图。（2 0 分） 图 6 - 5 - 图 7 - 6 - 专业 年级 结构力学(一) 试题 考试类型：闭卷 试卷类型：D 卷 考试时量：120 分钟 一、判断题：（8 分，每题2 分，共4 题） 1. ( √ ) 2.（ × ） 3．（ × ） 4．（ × ） 二、填空题：（16 分，每题4 分，共4 题） 1． 1 ， 2 ， 3 ， 2 。 2． AF、BF、BE、CE 。 3． 由单位力Xj=1 产生的沿 Xi方向的位移 ， 由荷载产生的沿 Xi方向的位移 。 4． 多余未知力 ， 独立的结点位移 三、单项选择题（每题4 分，共1 6 分） 1．（ B ） 2．（ D ）（ B ） 3．（...
