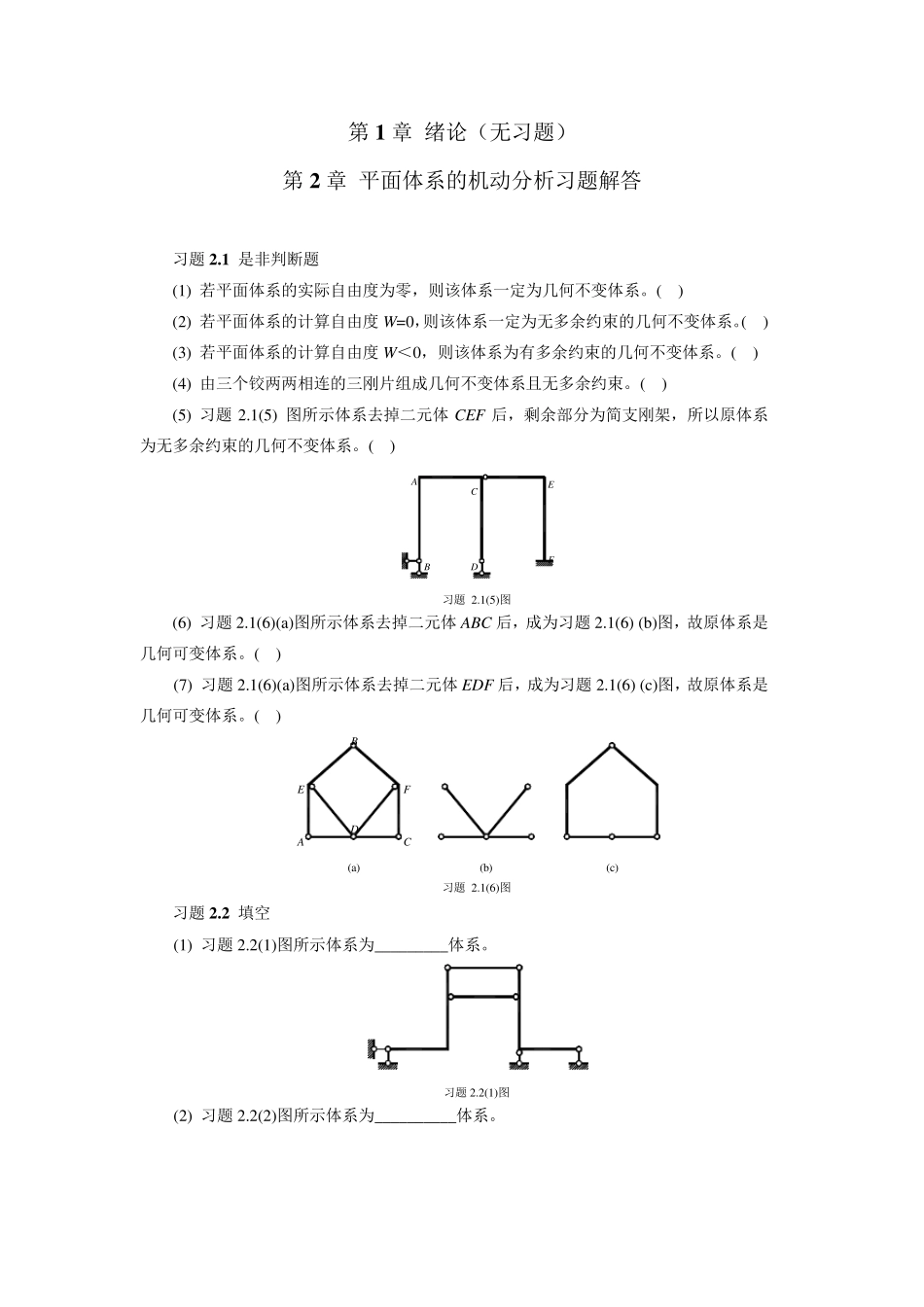

第1 章 绪论（无习题） 第2 章 平面体系的机动分析习题解答 习题2 .1 是非判断题 (1) 若平面体系的实际自由度为零，则该体系一定为几何不变体系。( ) (2) 若平面体系的计算自由度W =0，则该体系一定为无多余约束的几何不变体系。( ) (3) 若平面体系的计算自由度W ＜0，则该体系为有多余约束的几何不变体系。( ) (4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。( ) (5) 习题2.1(5) 图所示体系去掉二元体CEF 后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。( ) BDACEF 习题 2.1(5)图 (6) 习题2.1(6)(a)图所示体系去掉二元体ABC 后，成为习题2.1(6) (b)图，故原体系是几何可变体系。( ) (7) 习题2.1(6)(a)图所示体系去掉二元体EDF 后，成为习题2.1(6) (c)图，故原体系是几何可变体系。( ) (a)(b)(c)AEBFCD 习题 2.1(6)图 习题2 .2 填空 (1) 习题2.2(1)图所示体系为_________体系。 习题2.2(1)图 (2) 习题2.2(2)图所示体系为__________体系。 习题 2-2(2)图 (3) 习题2.2(3)图所示4 个体系的多余约束数目分别为_______、________、__________、__________。 习题 2.2(3)图 (4) 习题2.2(4)图所示体系的多余约束个数为___________。 习题 2.2(4)图 (5) 习题2.2(5)图所示体系的多余约束个数为___________。 习题 2.2(5)图 (6) 习题2.2(6)图所示体系为_________体系，有_________个多余约束。 习题 2.2(6)图 (7) 习题2.2(7)图所示体系为_________体系，有_________个多余约束。 习题 2.2(7)图 习题2 .3 对习题2.3 图所示各体系进行几何组成分析。 (a)(b) (c)(d)(e)(f)(h)(g)(i)(j)(k)(l) 习题2.3 图 第3 章 静定梁与静定刚架习题解答 习题3 .1 是非判断题 (1) 在使用内力图特征绘制某受弯杆段的弯矩图时，必须先求出该杆段两端的端弯矩。（ ） (2) 区段叠加法仅适用于弯矩图的绘制，不适用于剪力图的绘制。（ ） (3) 多跨静定梁在附属部分受竖向荷载作用时，必会引起基本部分的内力。（ ） (4) 习题3.1(4)图所示多跨静定梁中，CDE 和 EF 部分均为附属部分。（ ） ABCDEF 习题3 .1 (4 )图 习题3 .2 填空 (1)习题3.2(1)图所示受荷的多跨静定梁，其定向联系 C 所传递的弯矩MC 的大小为______；截面 B 的弯矩大小为______，____侧受拉。 ABCDElllllPFPFPFPF 习题3 .2 (1 )图 (2) 习题3.2(2)图所示...
