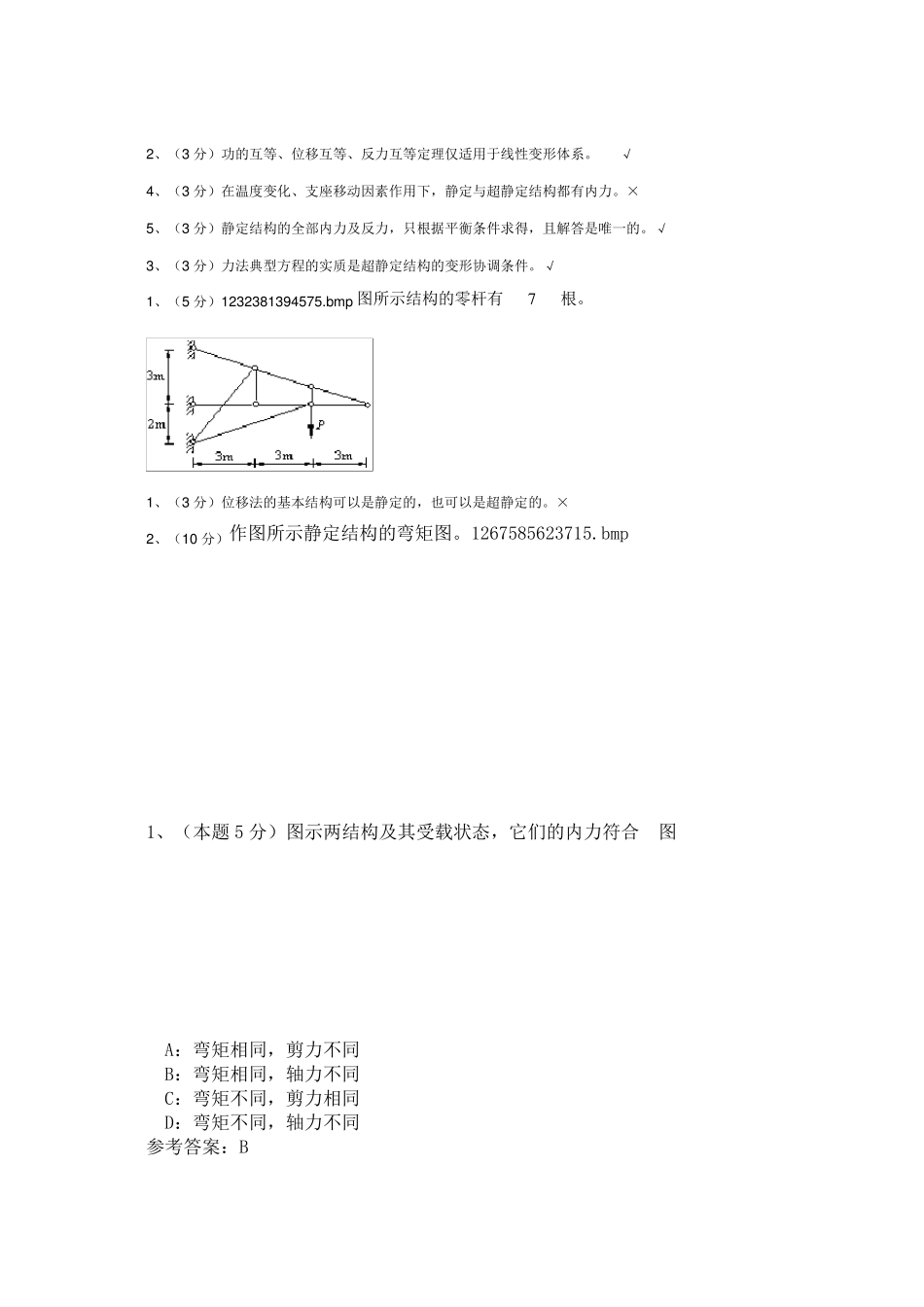

2、（3 分）功的互等、位移互等、反力互等定理仅适用于线性变形体系。 √ 4、（3 分）在温度变化、支座移动因素作用下，静定与超静定结构都有内力。× 5、（3 分）静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。√ 3、（3 分）力法典型方程的实质是超静定结构的变形协调条件。√ 1、（5 分）1232381394575.bmp图所示结构的零杆有 7 根。 1、（3 分）位移法的基本结构可以是静定的，也可以是超静定的。× 2、（10 分）作图所示静定结构的弯矩图。1267585623715.bmp 1、（本题 5 分）图示两结构及其受载状态，它们的内力符合 图 A：弯矩相同，剪力不同 B：弯矩相同，轴力不同 C：弯矩不同，剪力相同 D：弯矩不同，轴力不同 参考答案：B 4、（本题 5 分）图示结构的超静定次数是 5 次。图 3、（本题 5 分）图 示刚架的杆端弯矩 MBC= kN・m， 侧受拉。图 答案：220；上 2、（本题 3 分）图所示结构 B 支座反力等于 0 1、（本题 10 分）计算图示桁架杆 1、2 的内力。1232381394573.bmp 答案：N1=0；N2=2 P。 1、（本题3 分）力法典型方程的实质是超静定结构的平衡条件。× 5、（本题3 分）用力法计算超静定结构时，其基本未知量是未知结点位移。× 3、（本题10 分）绘图示结构的弯矩图。各杆 EI相同，为常数。图 解：画出静定部分BC 杆的弯矩图后，从 B 端切开，AB 杆即为一端固支另一端铰支的超静定梁，可由载常数直接绘弯矩图。M 端如图所示。 6、（本题3 分）位移法的应用与结构静定、超静定无关，静定结构也可用位移法。√ 4、（本题3 分） 静定结构的内力与荷载有关，而与材料的性质、截面的形状及大小无关。√ 3、（本题3 分）在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。× 2、（本题3 分）静定结构的几何特征是几何不变且无多余约束。√ 2、（本题3 分）用图乘法求位移的必要条件之一是。 A：单位荷载下的弯矩图为一直线 B：结构可分为等截面直杆段 C：所有杆件EI 为常数且相同 D：结构必须是静定的 答案：B 1、（本题 3 分）三个刚片用三个铰两两相互联结而成的体系是 A：几何不变 B：几何常变 C：几何瞬变 D：几何不变几何常变或几何瞬变 答：D 1、（本题５分)图示桁架，各杆 EA 为常数，除支座链杆外，零杆数为 4 。 （4）计算题：求图示梁的铰 B 两侧截面相对转角。EI 为常数。（10...
