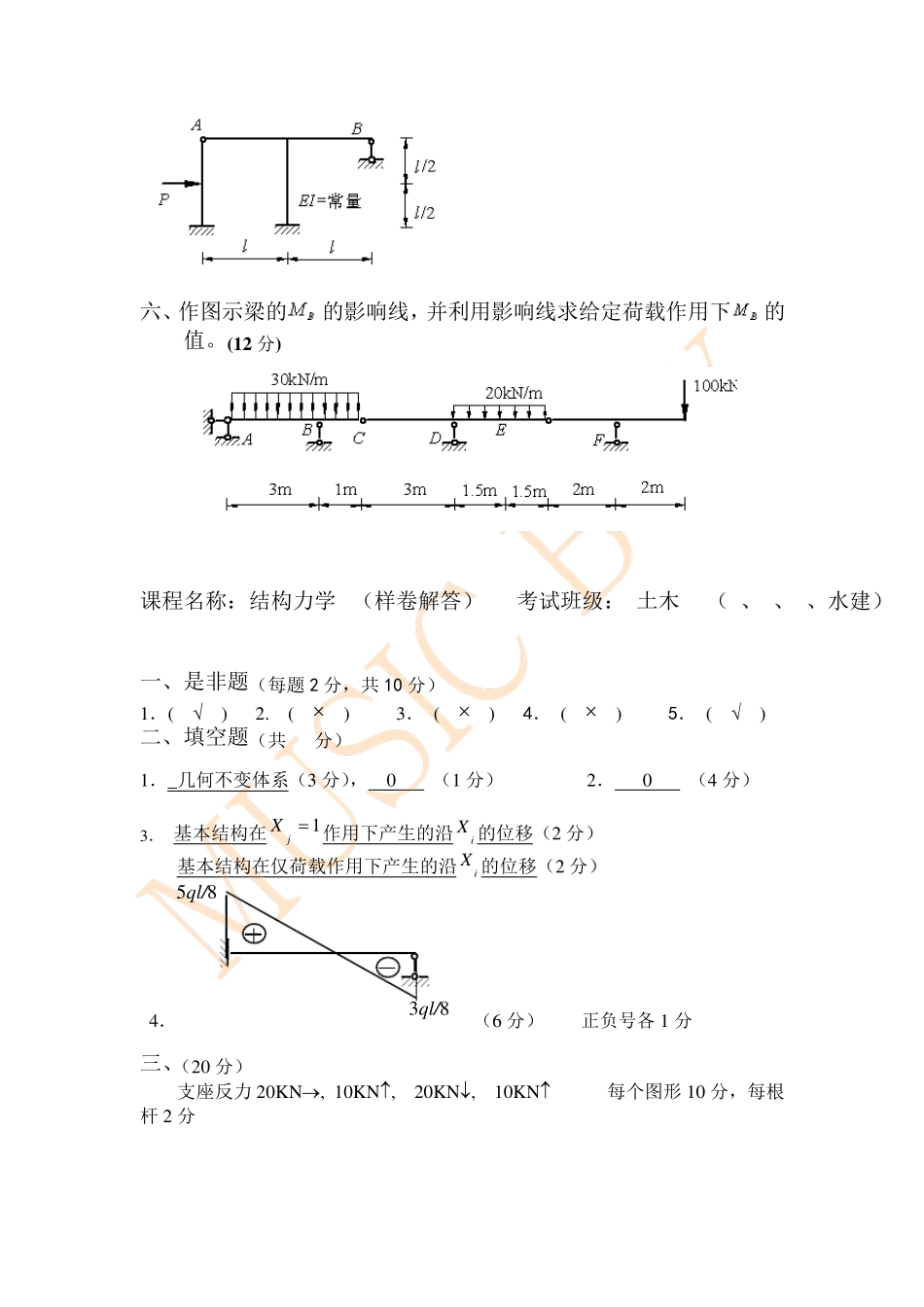

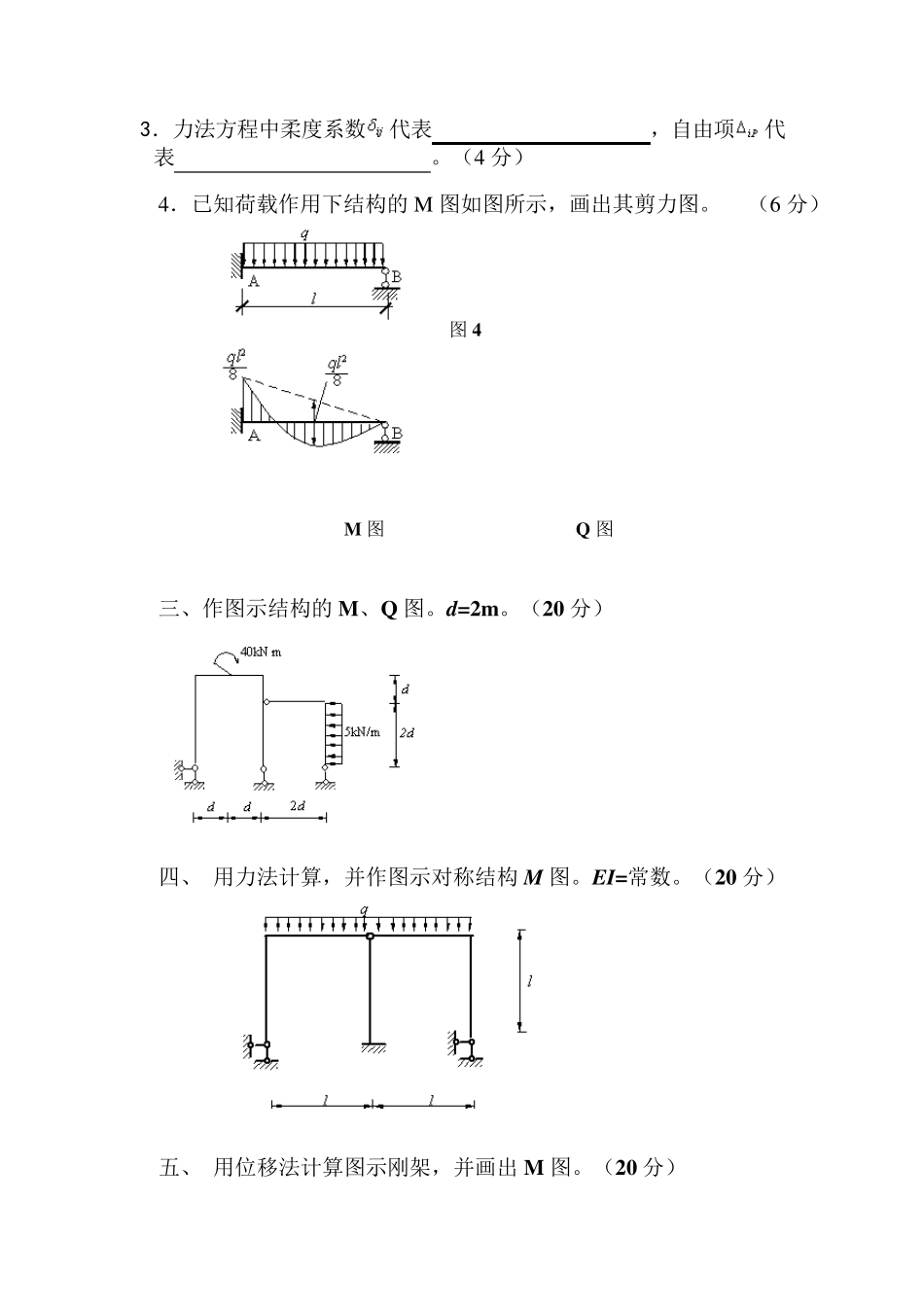

试卷1 一、是非题(每题 2 分,共 10 分) 1.功的互等定理仅适用于线性变形体系。 ( ) 2. 对图 2 中 a 图所示桁架用力法计算时,取图 b 作为基本体系(杆 AB 被去掉),则 其典型方程为:。 ( ) 图 2 图 3 3.图 3 所示梁在一组移动荷载组作用下,使截面 K 产生最大弯矩的最不利荷载 位置如图(a)所示。 ( ) 4. 图示结构用位移法求解时,基本未知量数目为 3,用力法求解,则基本未知量 数目为 5。 ( ) 5. 位移法典型方程的右端项一定为零。 ( ) 二、填空题(共 18分) 1. 图 1 所示体系是________________体系,它有______个多余约束。(4 分) 图 1 图 2 2.图 2 所示桁架杆 1 的内力为 。(4 分) 3.力法方程中柔度系数代表 ,自由项代表 。(4 分) 4.已知荷载作用下结构的M 图如图所示,画出其剪力图。 (6 分) 图4 M 图 Q 图 三、作图示结构的M、Q 图。d=2m。(20 分) 四、 用力法计算,并作图示对称结构M 图。EI=常数。(20 分) 五、 用位移法计算图示刚架,并画出M 图。(20 分) 六、作图示梁的的影响线,并利用影响线求给定荷载作用下的值。(1 2 分) 课程名称:结构力学 I(样卷解答) 考试班级: 土木 02(1、2、3、水建) 一、是非题(每题 2 分,共 10 分) 1.(  ) 2. (  ) 3. (  ) 4. (  ) 5. (  ) 二、填空题(共 18分) 1._几何不变体系(3 分), 0 (1 分) 2. 0 (4 分) 3. 基本结构在1jX作用下产生的沿iX 的位移(2 分) 基本结构在仅荷载作用下产生的沿iX 的位移(2 分) 4. 5q l/8 3q l/8 (6 分) 正负号各 1 分 三、(20 分) 支座反力 20KN, 10KN, 20KN, 10KN 每个图形 10 分,每根杆 2 分 40 120 100 60 40 10 M 图 (KN.m) 20 10 10 20 20 10 20 10 Q 图 (KN) 每根杆符号错扣1 分 四、. (20 分) q 半结构 (2 分) X1 力法基本体系 (3 分) 力法方程 0 IP111X(2 分) q l2/8 MP 图 (2 分) X1=1 M1 图 l (2 分) 系数: ;3/2 311EIl (2 分) ;24/4IPEIq l (2 分) 解得: 16/1q lX  (1 分) 最后弯矩图 M 图 ql2/16 3ql2/32 ql2/16 3ql2/32 (4 分) 选择其它基本体系可参照以上给分。 五、...
