结构力学试题VIP免费

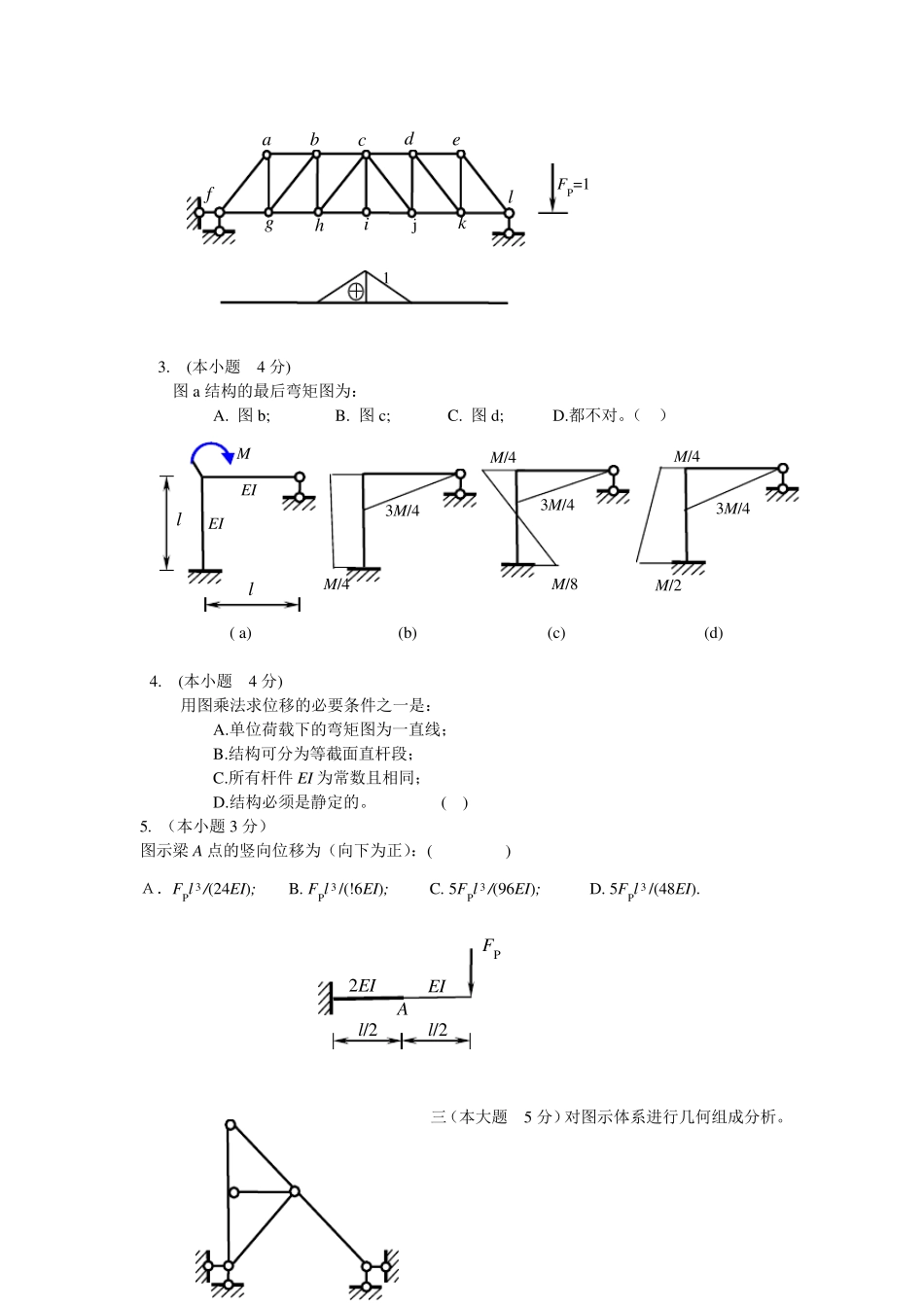

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4 小题，共11 分） 1 . (本小题 3 分) 图示结构中DE 杆的轴力FNDE =FP/3。（ ）. 2 . (本小题 4 分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。 （ ） 3 . (本小题 2 分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（ ） 4 . (本小题 2 分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。 （ ） 二．选择题（将选中答案的字母填入括弧内）（本大题分5 小题，共21 分） 1 （本小题6 分） 图示结构EI=常数，截面 A 右侧的弯矩为：（ ） A．2/M； B．M ； C．0 ； D. )2/( EIM。 2. （本小题4 分） 图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj. Fp/2 M 2a 2a a a a a A Fp/2 Fp/2 Fp/2 Fp Fp a a a a FP E D 3. (本小题 4 分) 图a 结构的最后弯矩图为： A. 图b; B. 图c; C. 图d; D.都不对。（ ） ( a) (b) (c) (d) 4. (本小题 4 分) 用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件 EI 为常数且相同； D.结构必须是静定的。 ( ) 5. （本小题3 分） 图示梁 A 点的竖向位移为（向下为正）：( ) Ａ．FPl3 /(24EI); B. FPl3 /(!6EI); C. 5FPl3 /(96EI); D. 5FPl3 /(48EI). 三（本大题 5 分）对图示体系进行几何组成分析。 A l/2 l/2 EI 2EI FP a d c e b f g h i k l FP=1 1 j llM/4 3M/4 M/4 3M/4 3M/4 M/4 M/8 M/2 EI EI M 四（本大题 9 分）图示结构B 支座下沉4 m m ，各杆EI=2.0×105 kN·m 2，用力法计算并作 M 图。 五（本大题 11 分） 用力矩分配法计算图示结构，并作 M 图。EI=常数。 六（本大题14 分）已知图示结构，422.1 10 kN m ,10 kN/mEIq求 B 点的水平位移。 七（本大题 14 分）用位移法作图示结构M 图，各杆线刚度均为 i，各杆长为 l 。 八.(本大题15 分) 用力法作图结构的 M 图.EI=常数. 2 m 4 m 4 m 2EI EI 2EI 2EI B q B 6 m 4 m △=4 m m FP l2l2llllFP q A B C D 结构力学试卷答案 三．是非题 1 . （X）；2. （X）； 3 . （O）；...
