结构力学试题及答案2VIP免费

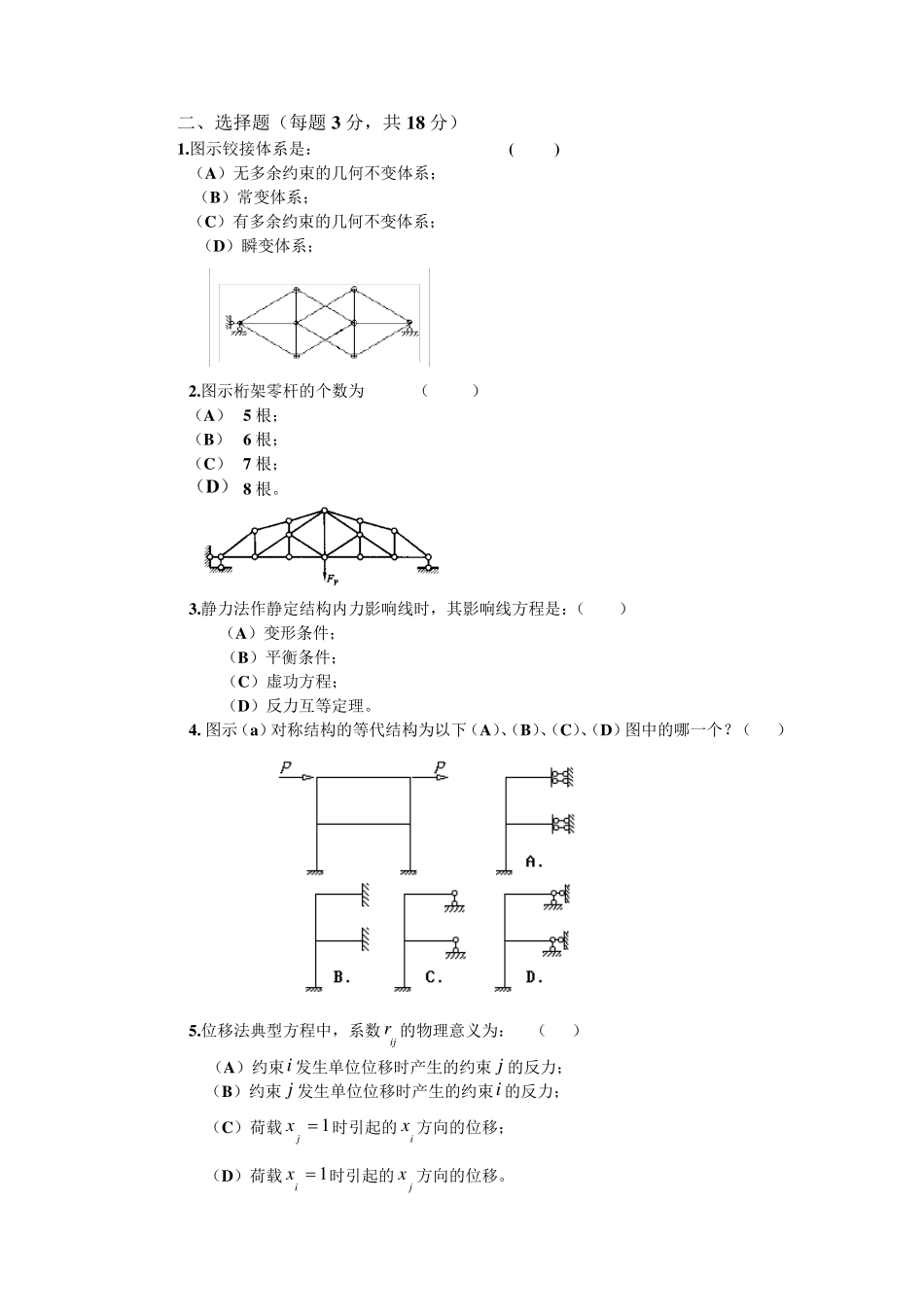

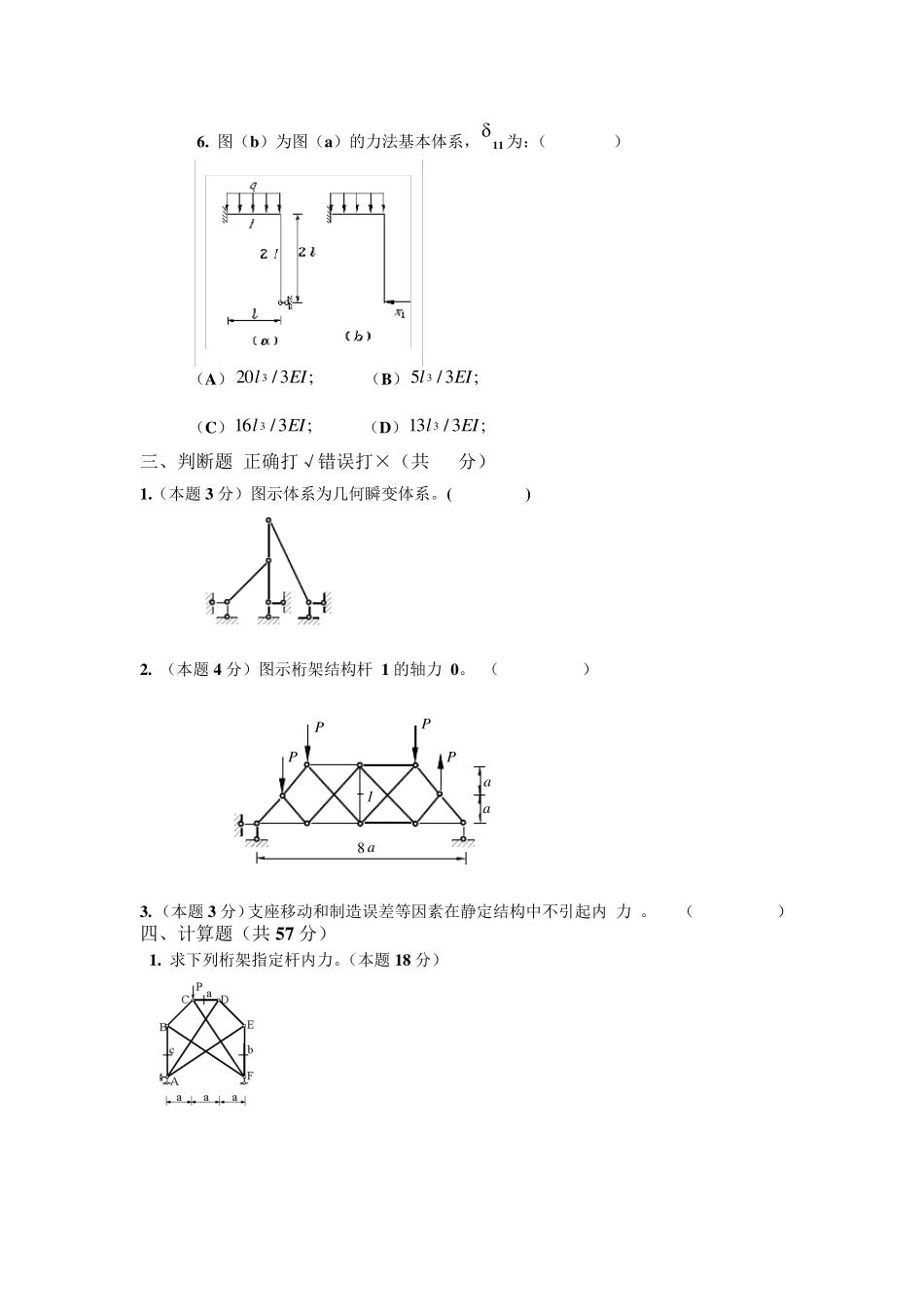

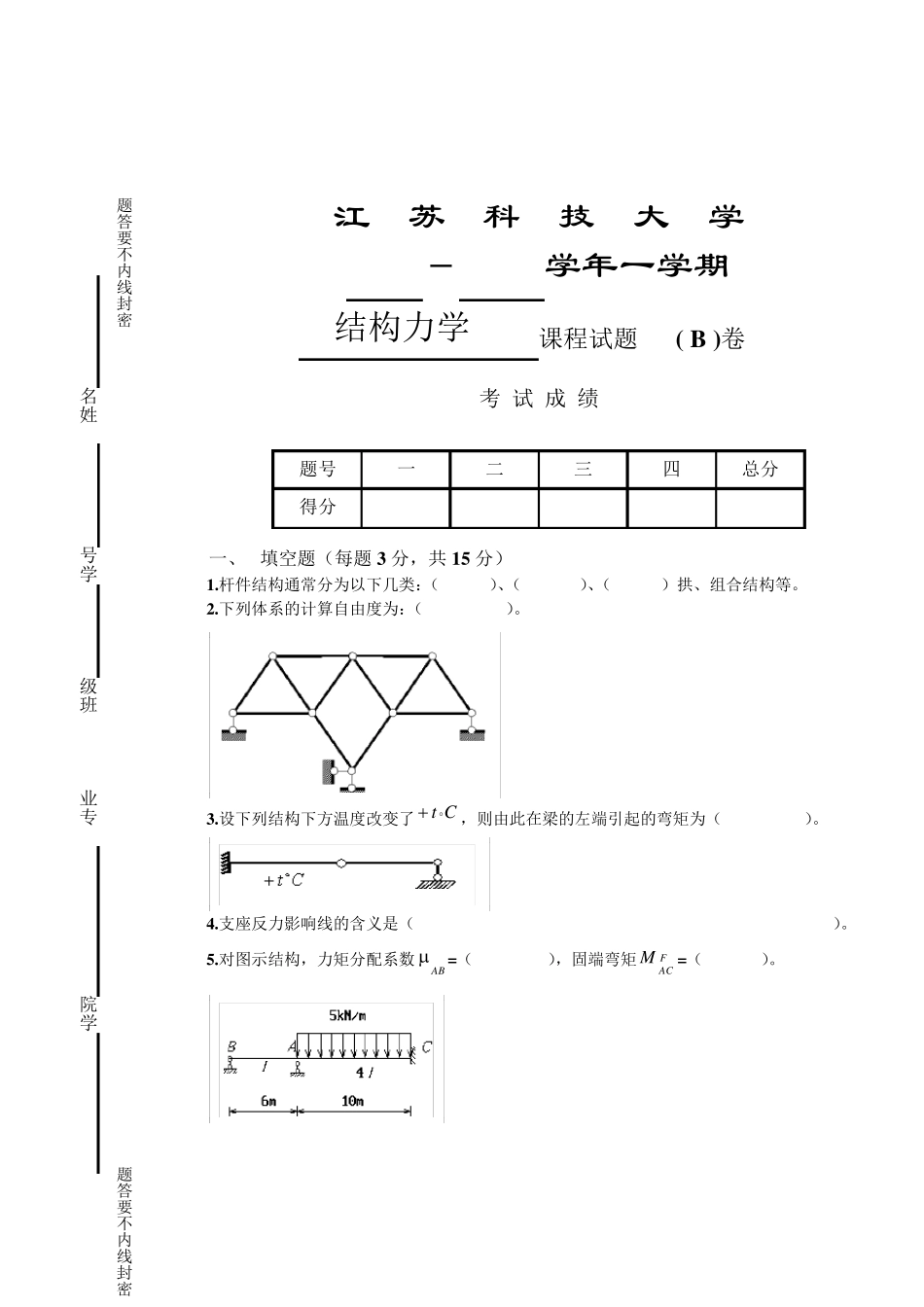

学院 专业 班级 学号 姓名 密封线内不要答题 密封线内不要答题 江 苏 科 技 大 学 2008－2009学年一学期 结构力学 课程试题 ( B )卷 考 试 成 绩 一、 填空题（每题3 分，共 15 分） 1.杆件结构通常分为以下几类：（ ）、（ ）、（ ）拱、组合结构等。 2.下列体系的计算自由度为：（ ）。 3.设下列结构下方温度改变了Ct，则由此在梁的左端引起的弯矩为（ ）。 4.支座反力影响线的含义是（ ）。 5.对图示结构，力矩分配系数AB=（ ），固端弯矩FACM=（ ）。 题号 一 二 三 四 总分 得分 二、选择题（每题 3 分，共 18 分） 1.图示铰接体系是： ( ) （A）无多余约束的几何不变体系； （B）常变体系； （C）有多余约束的几何不变体系； （D）瞬变体系； 2.图示桁架零杆的个数为 （ ） （A） 5 根； （B） 6 根； （C） 7 根； （D） 8 根。 3.静力法作静定结构内力影响线时，其影响线方程是：（ ） （A）变形条件； （B）平衡条件； （C）虚功方程； （D）反力互等定理。 4. 图示（a）对称结构的等代结构为以下（A）、（B）、（C）、（D）图中的哪一个？（ ） 5.位移法典型方程中，系数ijr 的物理意义为： （ ） （A）约束i 发生单位位移时产生的约束 j 的反力； （B）约束 j 发生单位位移时产生的约束i 的反力； （C）荷载1jx时引起的ix 方向的位移； （D）荷载1ix时引起的jx 方向的位移。 6. 图（b）为图（a）的力法基本体系，11为：（ ） （A）;3/20 3EIl （B）;3/5 3EIl （C）;3/16 3EIl （D）;3/13 3EIl 三、判断题 正确打√错误打×（共 10分） 1.（本题3 分）图示体系为几何瞬变体系。( ) 2. （本题4 分）图示桁架结构杆 1 的轴力 0。 （ ） PPPPaaa81 3. （本题3 分）支座移动和制造误差等因素在静定结构中不引起内 力 。 （ ） 四、计算题（共 57 分） 1. 求下列桁架指定杆内力。（本题18 分） 2.求图示桁架C 点的竖向位移。设各杆的EI 相同。（本题18 分） 3.用力法和位移法计算图示结构，绘M 图，EI为常数。（本题21 分） 结构力学课程试题 ( B )卷答案及评分标准 一、 判断题（每题3 分，共15 分，错用“×”表示，对用“√”表示） 1. 梁、桁架、刚架； 2. 0； 3. 0； 4. 单位移动荷载作用下支座反力变化规律的图形； 5. 0.238,-41.67KN.M。 二、 ...
