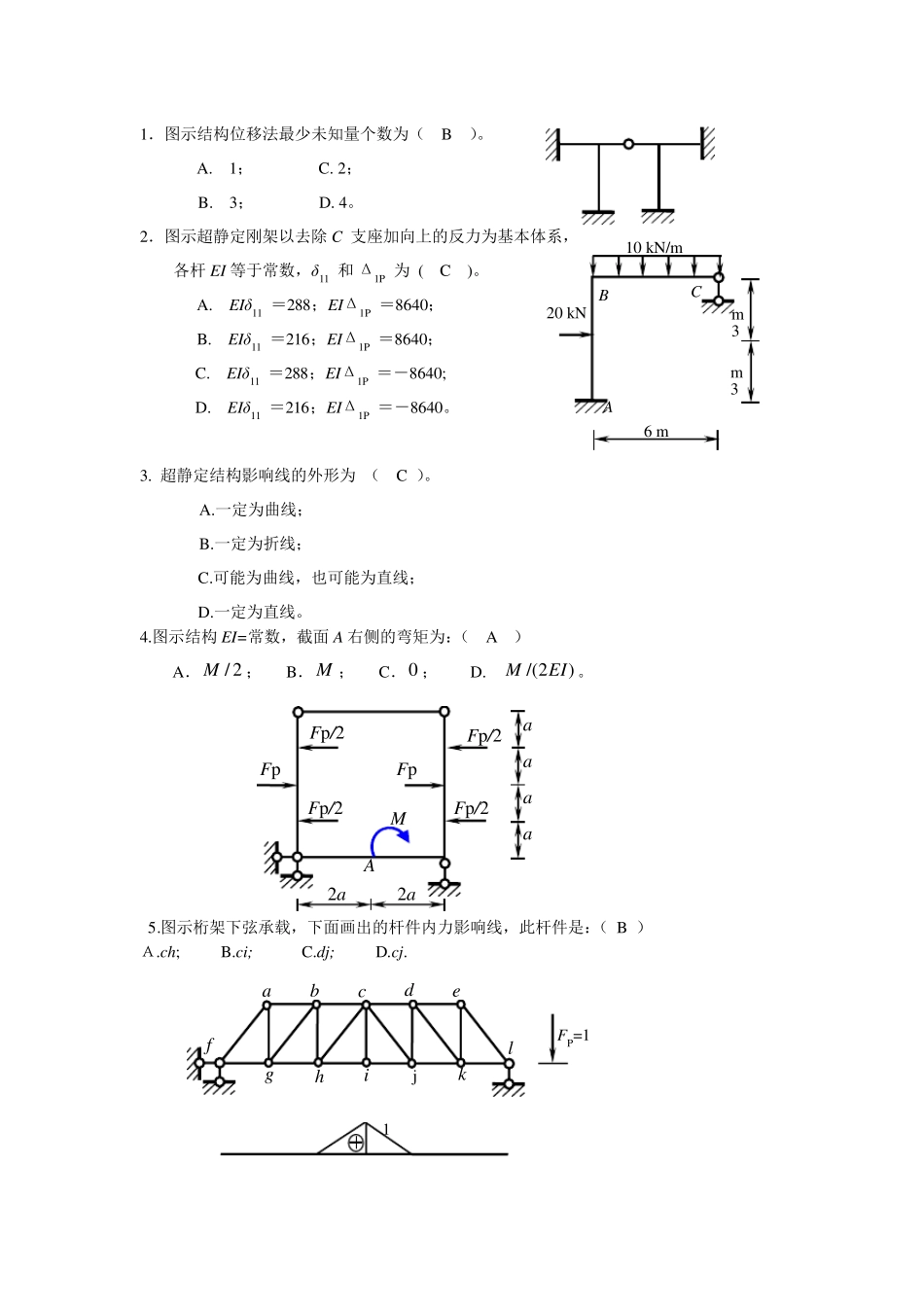

1．图示结构位移法最少未知量个数为（ B ）。 A. 1； C. 2； B. 3； D. 4。 2．图示超静定刚架以去除C 支座加向上的反力为基本体系， 各杆EI 等于常数，δ11 和Δ1P 为 ( C )。 A. EIδ11 ＝288；EIΔ1P ＝8640； B. EIδ11 ＝216；EIΔ1P ＝8640； C. EIδ11 ＝288；EIΔ1P ＝－8640; D. EIδ11 ＝216；EIΔ1P ＝－8640。 3. 超静定结构影响线的外形为 （ C ）。 A.一定为曲线； B.一定为折线； C.可能为曲线，也可能为直线； D.一定为直线。 4.图示结构EI=常数，截面 A 右侧的弯矩为：（ A ） A．2/M； B．M ； C．0 ； D. )2/( EIM。 5.图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ B ） Ａ.ch; B.ci; C.dj; D.cj. Fp/2 M 2a 2a a a a a A Fp/2 Fp/2 Fp/2 Fp Fp a d c e b f g h i k l FP=1 1 j 20 kN A B C 3 m 3 m 10 kN/m 6 m 6. 图a 结构的最后弯矩图为：（ A） A. 图b; B. 图c; C. 图d; D.都不对。 ( a) (b) (c) (d) 7. 用图乘法求位移的必要条件之一是：( B ) A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。 8. 图示梁A 点的竖向位移为（向下为正）：( C ) Ａ．FPl 3 /(24EI); B. FPl 3 /(!6EI); C. 5FPl 3 /(96EI); D. 5FPl 3 /(48EI). 9． 连续梁和M 图如图所示，则支座B 的竖向反力FBy 是：（ D ） A. 1.21(↑) B.5.07( ↑) C.11.07(↓) D.17.07(↑)。 10. 在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量：( C ) A,绝对不可； B.一定条件下可以； A l/2 l/2 EI 2EI FP llM/4 3M/4 M/4 3M/4 3M/4 M/4 M/8 M/2 EI EI M 3 m 3 m 6 m 2 kN/m 20 kN A B C 11.57 16.72 15.85 3.21 C.可以，但不必； D.必须。 11.图示体系为：( C ) A. 几何不变无多余约束 B. 几何不变有多余约束 C. 几何常变 D. 几何瞬变 12.静定结构在温度变化作用下 （B） A 不产生变形也不产生内力； B. 产生变形但不产生内力； C. 即产生变形也产生内力； D. 产生内力但不产生变形。 13.图示带拉杆的三铰拱，顶铰 C 约束的水平分量为 （D） A． 10 kN B． 15 kN C． 20 kN D． 30 kN 14.图示结构中，EI = ...
