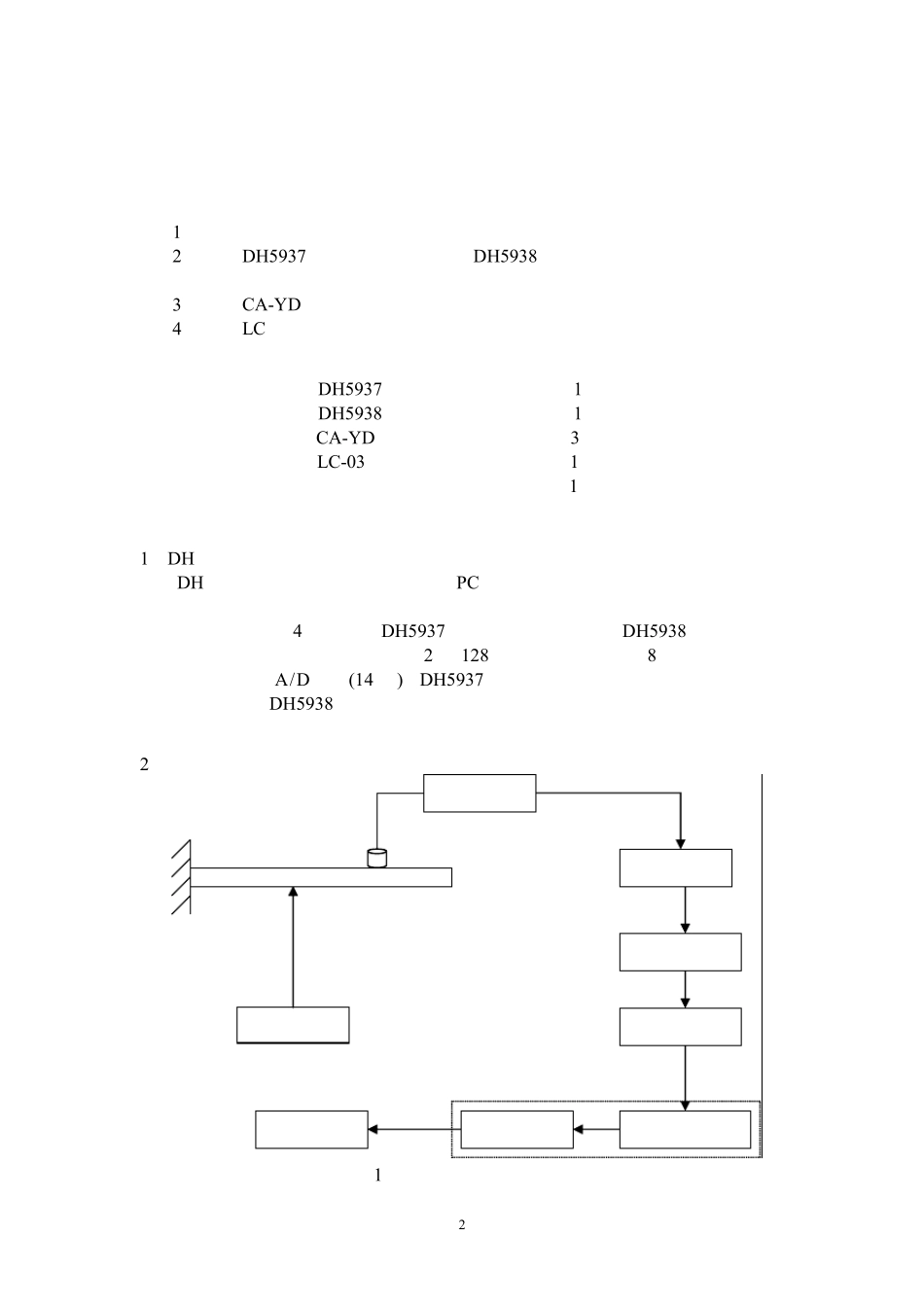

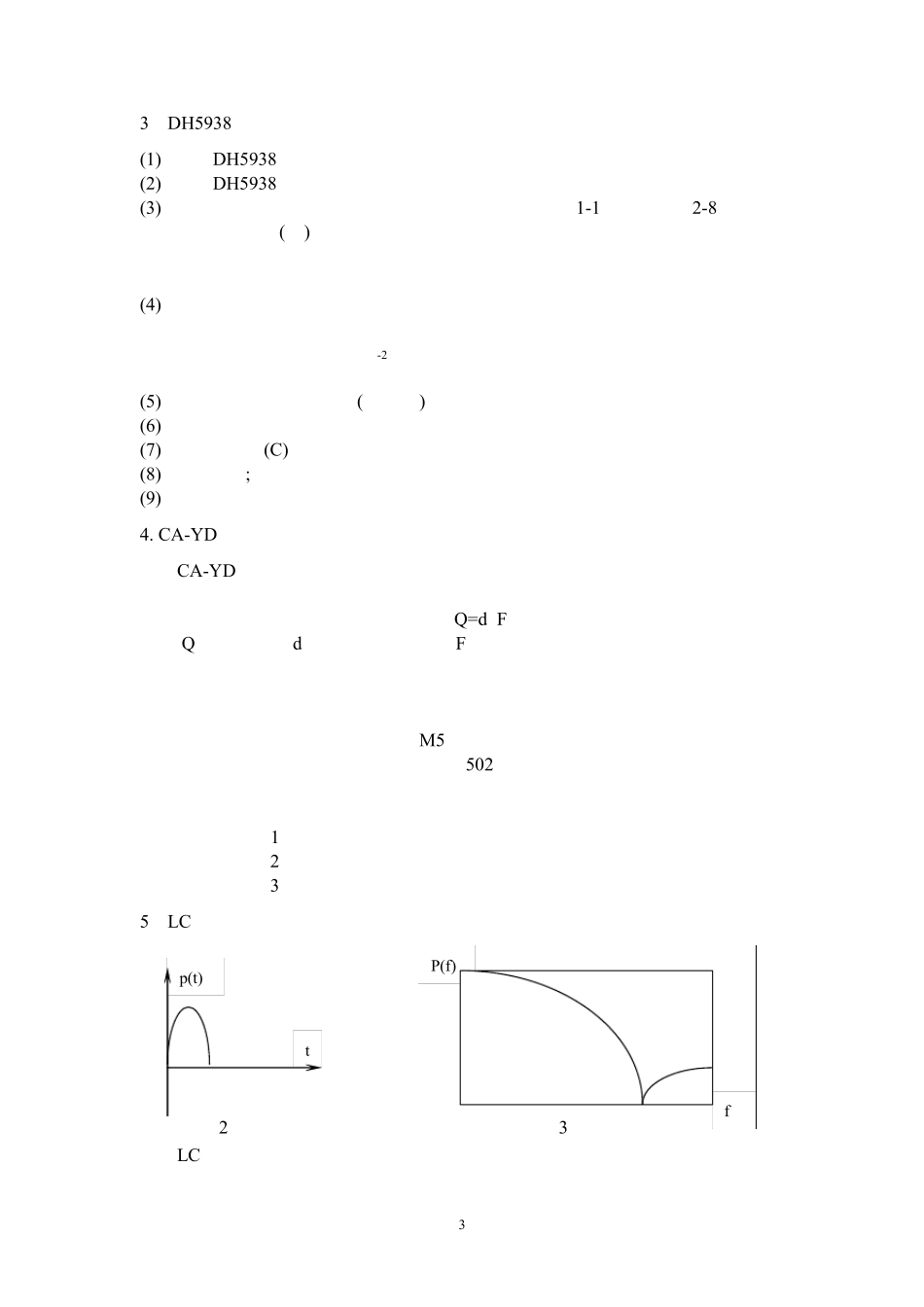

1《结构动力学》实验指导书，报告书（土木建筑学院工程力学专业）学号姓名班级中南大学土木建筑学院工程力学教研室黄方林编2003 年 5 月2实验一动力学实验系统的认识一、实验目的1．了解现代动力学测试的仪器设备，以对动力学测试有一个整体概念；2．熟悉 DH5937 动态应变测试系统、DH5938 振动测试系统的功能和基本操作；3．了解 CA-Y D 加速度传感器的工作原理及应用；4．了解 LC 冲击力锤的工作原理。二、实验设备DH5937 动态应变测试系统1 台DH5938 振动测试系统1 台CA-Y D 压电式加速度传感器3 个LC-03冲击力锤1 把悬臂梁试验件1 件三、实验内容1．DH 动态信号测试分析系统简介DH 动态信号测试分析系统是基于 PC 机的高性能、便携式测量仪器，传感器信号放大后通过打印机接口送入计算机。根据被测物理量的类型分为应变、电荷、温度、电压等 4 个模块，DH5937 动态应变测试系统和 DH5938 振动测试系统是其中的两个模块。测量通道从 2 到 128 可任意配置（通常 8 通道），每通道独立信号调理和A/D转换(14 位)。DH5937 调理为应变放大器，适用于应变及各种桥式传感器，DH5938 调理为电荷放大器，适用于压电式加速度传感器和压力传感器。2．动力学测试系统框图图 1动力学测试系统框图激励传感器信号调理传输信号采集打印数据处理计算机放大33．DH5938 的基本操作(1) 接通 DH5938 及计算机电源，开机；(2) 双击 DH5938 软件图标，进入主界面；(3) 系统参数设置：① 选择工作通道范围（开始通道 1-1,结束通道2-8）；② 从“设置(S)”下拉菜单“信号选择”中确定具体的通道；③ 选择采样频率；④ 选择采样方式；(4) 通道参数设置；① 测量内容（均选“压电传感器”）；② 工程单位（选 N或 ms-2）；③ 转换因子（点击“压电传感器”修改）；(5) 点击“绘图新建窗口”(可重复)；(6) 将所有窗口进行“水平平铺”或“垂直平铺”；(7) 点击“控制(C)” 下拉菜单中“清除零点”；(8) 进行采样;(9) 结束采样，数据文件存储。4. CA-YD 压电式加速度传感器的基本原理CA-YD 压电式加速度传感器采用压电陶瓷材料，利用压电效应原理，即压电晶体材料在承受一定方向的外力作用时，其极化表面会产生相应的电荷，且Q=d•F式中 Q 为电荷量，d 为材料压电常数，F 为作用力。这种压电传感器具有频响宽、灵敏度高、精度高、横向灵敏度小和抗外界干扰能力强的优点，目前广泛应用于航空航天、机...
