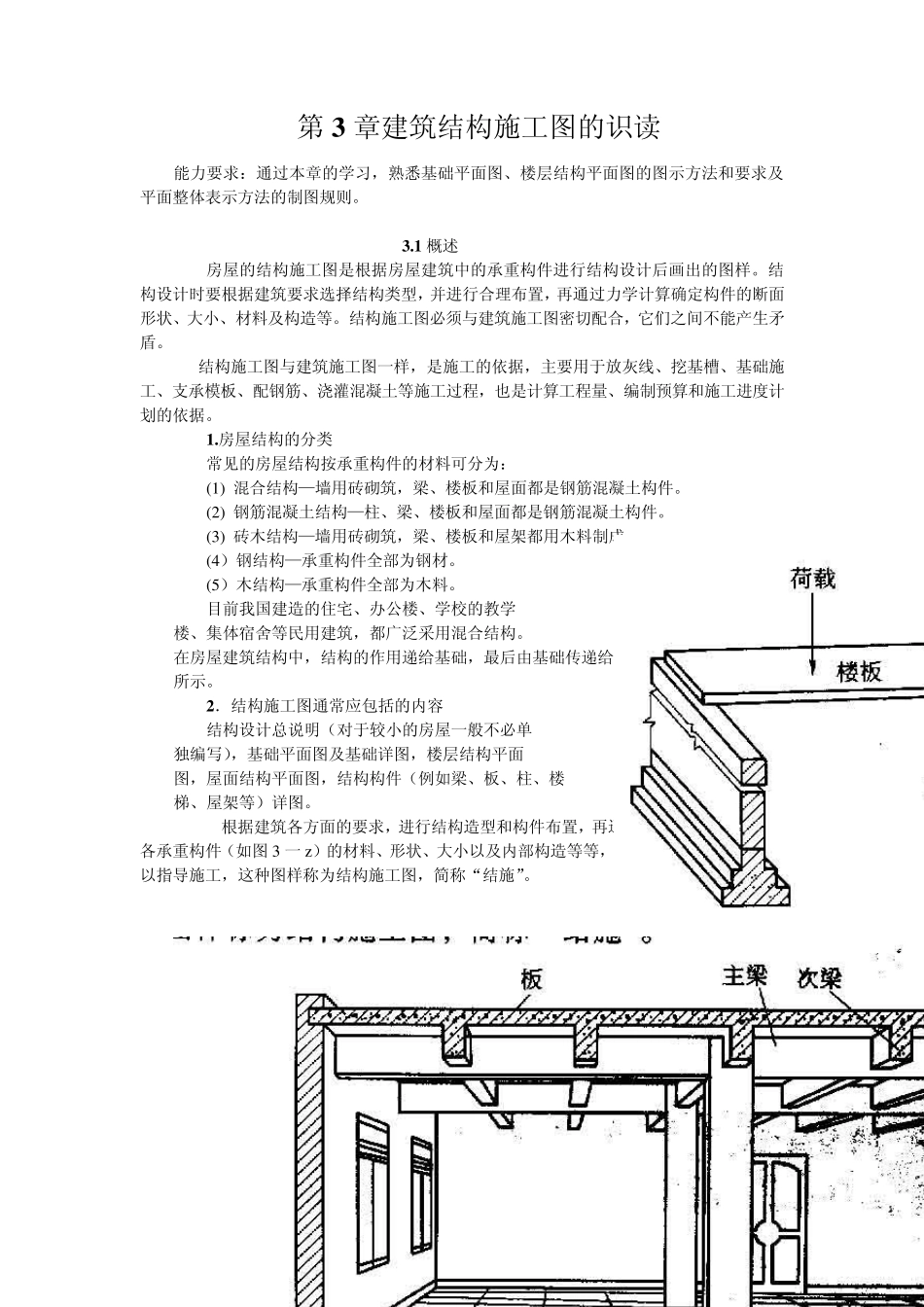

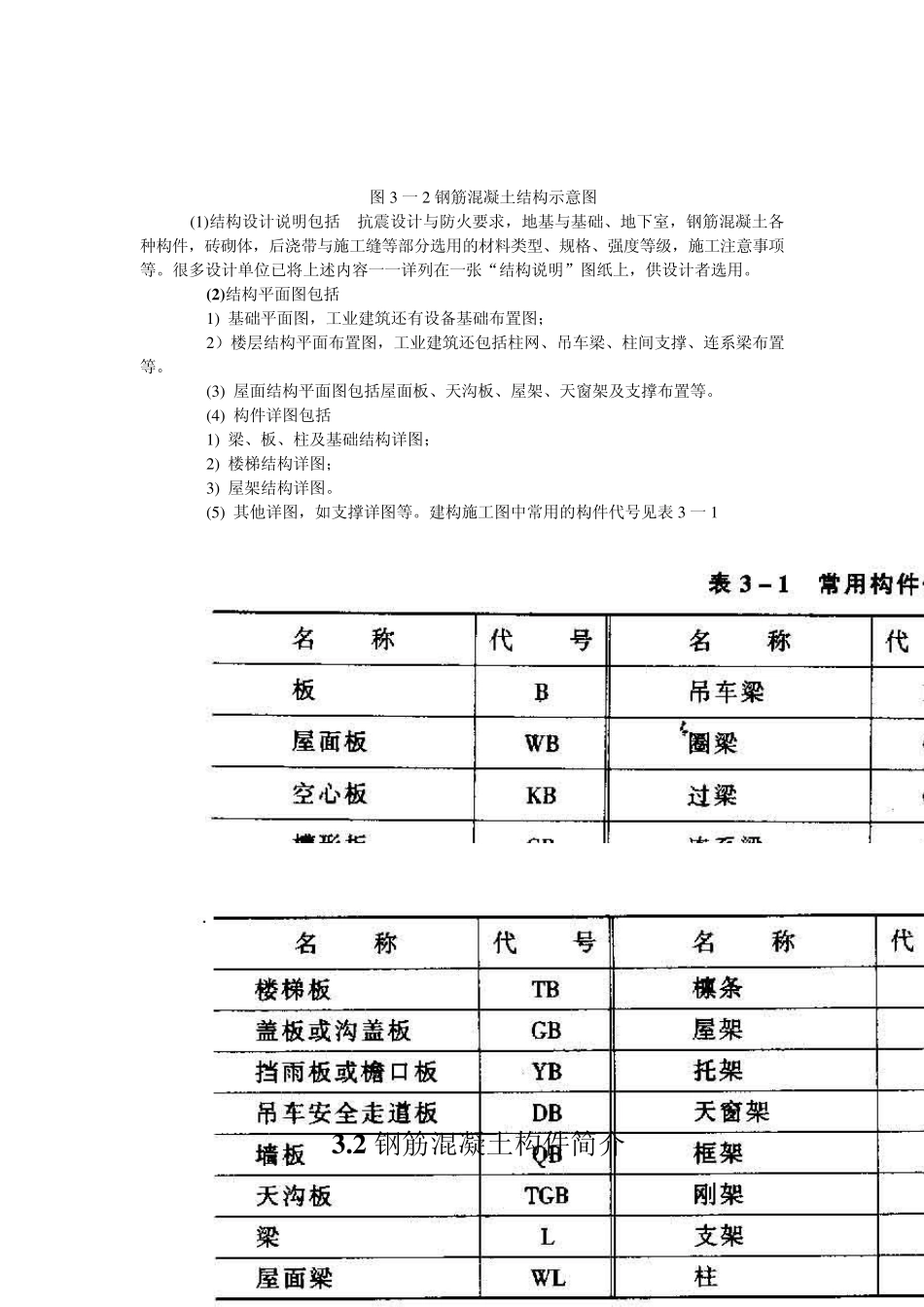

第 3 章建筑结构施工图的识读 能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。 3 .1 概述 房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。 结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。 1 .房屋结构的分类 常见的房屋结构按承重构件的材料可分为： (1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。 (2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。 (3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。 (4）钢结构—承重构件全部为钢材。 (5）木结构—承重构件全部为木料。 目前我国建造的住宅、办公楼、学校的教学 楼、集体宿舍等民用建筑，都广泛采用混合结构。 在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。如图 3 一 1 所示。 2 ．结构施工图通常应包括的内容 结构设计总说明（对于较小的房屋一般不必单 独编写），基础平面图及基础详图，楼层结构平面 图，屋面结构平面图，结构构件（例如梁、板、柱、楼 梯、屋架等）详图。 根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图 3 一 z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。 图3 一2 钢筋混凝土结构示意图 (1 )结构设计说明包括 抗震设计与防火要求，地基与基础、地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。 (2 )结构平面图包括 1 ) 基础平面图，工业建筑还有设备基础布置图； 2 ）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。 (3 ) 屋面结构平面图包括屋面板、天沟板、屋架、天窗架及支撑布置等。 (4 ) 构件详图包括 1 ) 梁、板、柱及基础结构详图； 2 ) 楼梯结构详图； 3 ) 屋架结...
