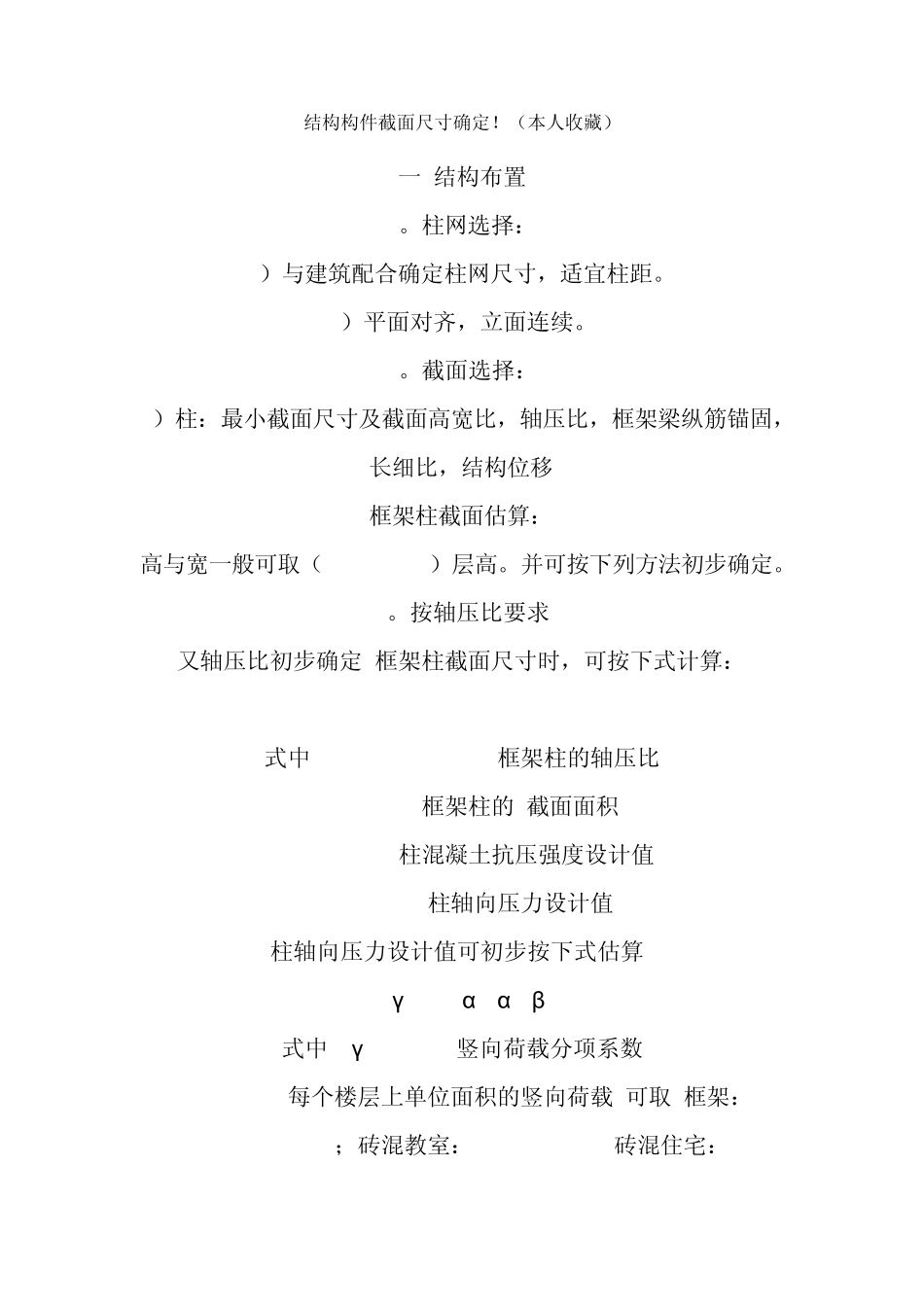

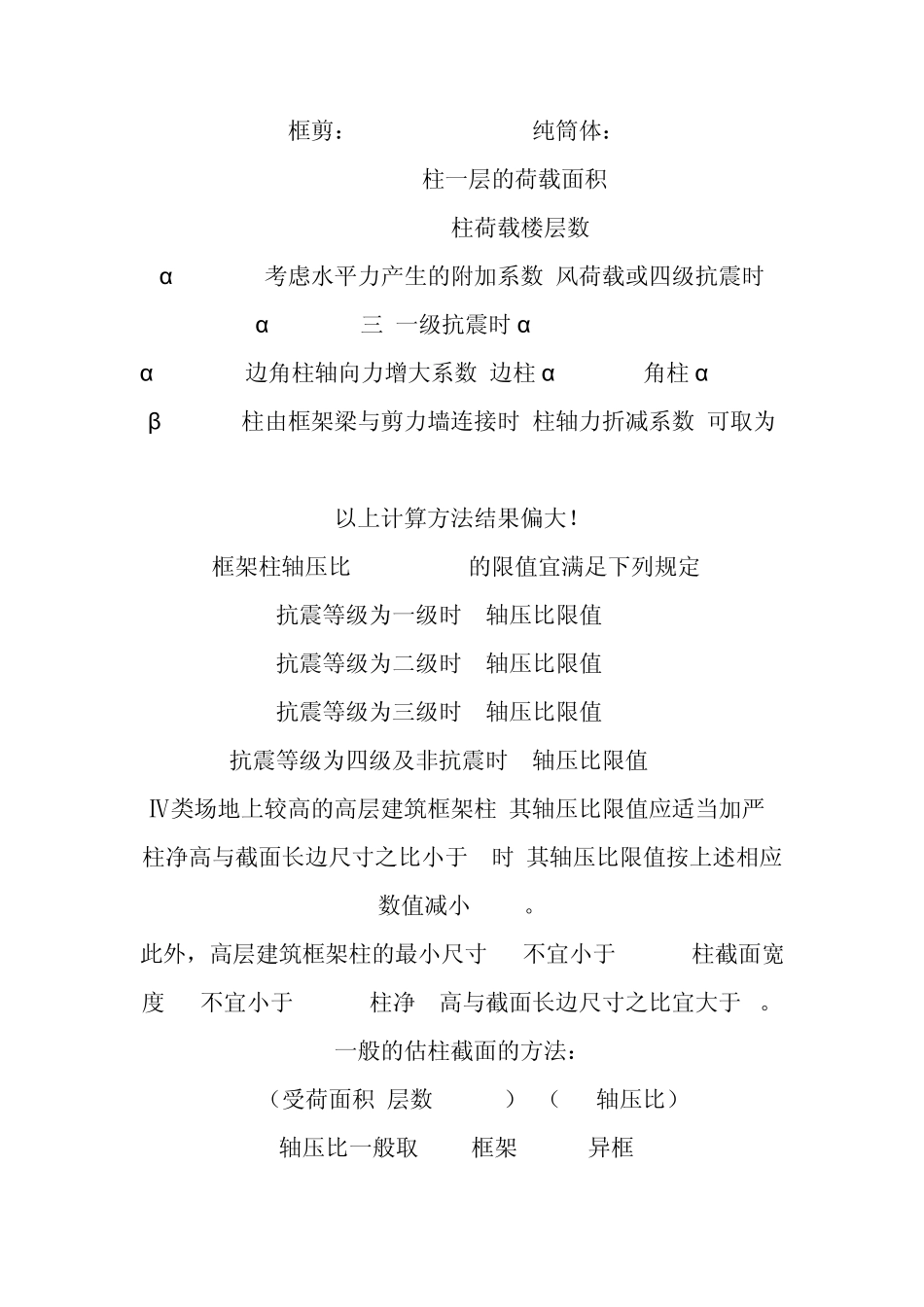

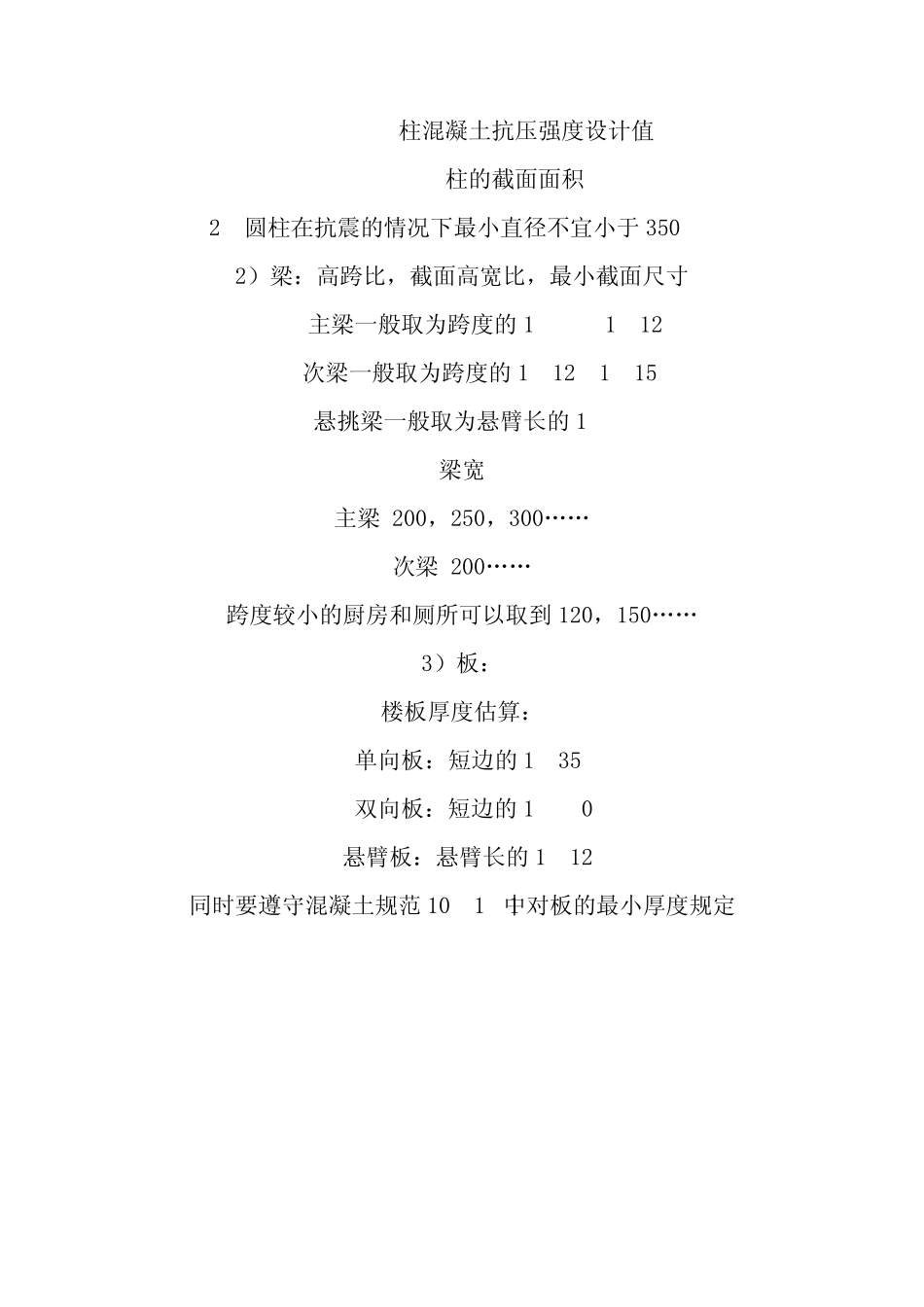

结构构件截面尺寸确定!(本人收藏) 一.结构布置 1。柱网选择: 1)与建筑配合确定柱网尺寸,适宜柱距。 2)平面对齐,立面连续。 2。截面选择: 1)柱:最小截面尺寸及截面高宽比,轴压比,框架梁纵筋锚固,长细比,结构位移 框架柱截面估算: 高与宽一般可取(1/10~1/15)层高。并可按下列方法初步确定。 1。按轴压比要求 又轴压比初步确定 框架柱截面尺寸时,可按下式计算: µN = N/Acfc 式中 µN ----- 框架柱的轴压比 Ac -------框架柱的 截面面积 f c--------柱混凝土抗压强度设计值 N---------柱轴向压力设计值 柱轴向压力设计值可初步按下式估算: N = γ gQSNα 1α 2β ` 式中: γ g -----竖向荷载分项系数 Q---------每个楼层上单位面积的竖向荷载,可取(框架:q=12~14KN/m2;砖混教室:q=16Kn/m2; 砖混住宅:q=15kn/m2; 框剪:q=13~14kn/m2; 纯筒体:q=14~16kn/m2) S--------柱一层的荷载面积 N---------柱荷载楼层数 α 1------考虑水平力产生的附加系数,风荷载或四级抗震时α 1=1.05,三~一级抗震时α 1=1.05~1.15 α 2------边角柱轴向力增大系数,边柱α 2 =1.1,角柱α 2 =1.2 β ------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8 以上计算方法结果偏大! 框架柱轴压比 µN 的限值宜满足下列规定: 抗震等级为一级时, 轴压比限值 0.7 抗震等级为二级时, 轴压比限值 0.8 抗震等级为三级时, 轴压比限值 0.9 抗震等级为四级及非抗震时, 轴压比限值 1.0 Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于 4时,其轴压比限值按上述相应数值减小 0.05。 此外,高层建筑框架柱的最小尺寸 hc不宜小于 400mm,柱截面宽度 bc不宜小于 350mm,柱净 高与截面长边尺寸之比宜大于 4。 一般的估柱截面的方法: A=(受荷面积*层数*12~15)/(fc*轴压比) 轴压比一般取0.8(框架) 0.5(异框) f c--------柱混凝土抗压强度设计值 A--------柱的截面面积 2).圆柱在抗震的情况下最小直径不宜小于350mm. 2)梁:高跨比,截面高宽比,最小截面尺寸 主梁一般取为跨度的1/8~1/12 次梁一般取为跨度的1/12~1/15 悬挑梁一般取为悬臂长的1/6 梁宽 主梁 200,250,300…… 次梁 200…… 跨度较小的厨房和厕所可以取到 120,150…… 3)板: 楼板厚度估算: 单向板:短边的1/35 双向板:短边的...
