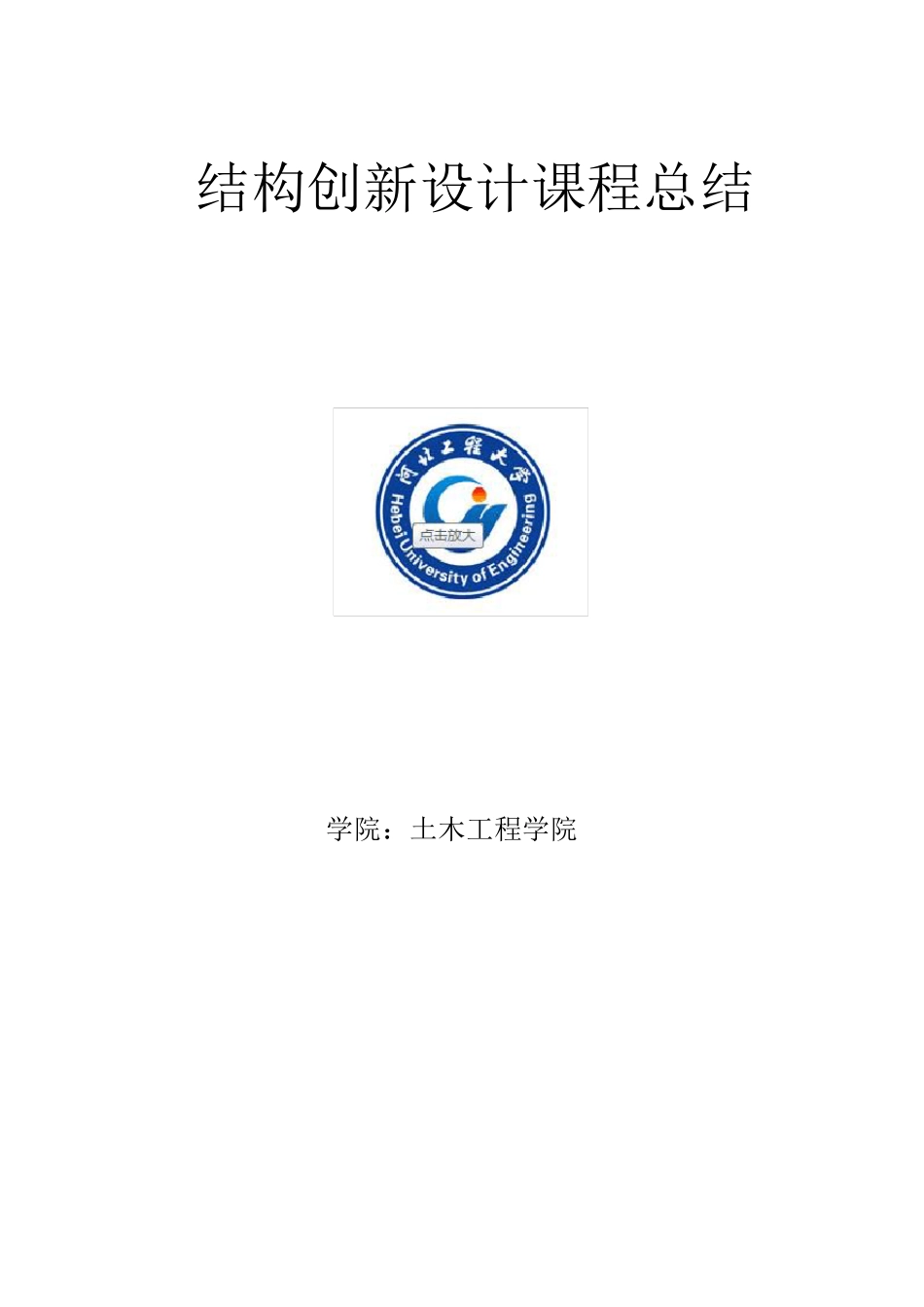

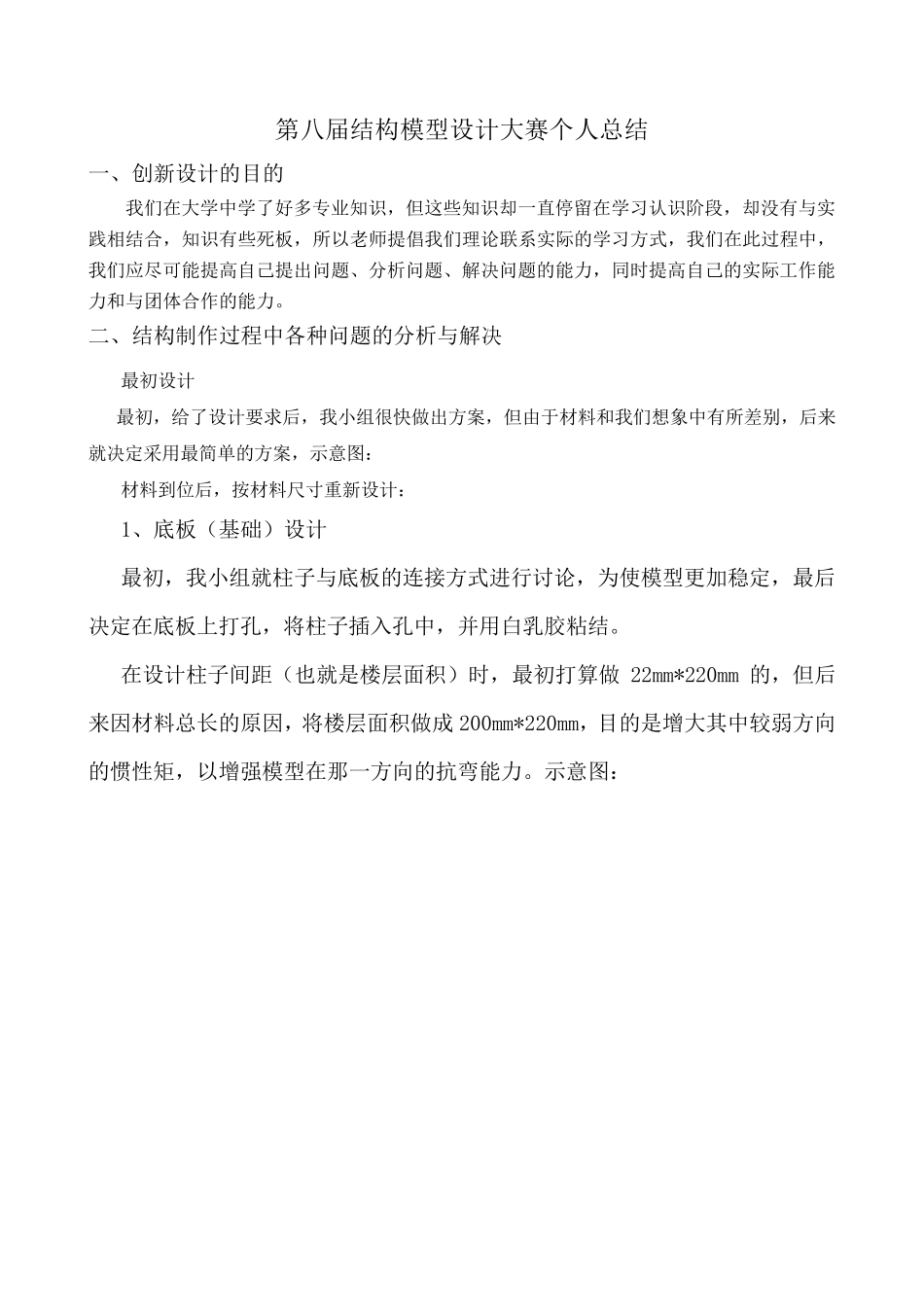

结构创新设计课程总结 学院：土木工程学院 第八届结构模型设计大赛个人总结 一、创新设计的目的 我们在大学中学了好多专业知识，但这些知识却一直停留在学习认识阶段，却没有与实践相结合，知识有些死板，所以老师提倡我们理论联系实际的学习方式，我们在此过程中，我们应尽可能提高自己提出问题、分析问题、解决问题的能力，同时提高自己的实际工作能力和与团体合作的能力。 二、结构制作过程中各种问题的分析与解决 最初设计 最初，给了设计要求后，我小组很快做出方案，但由于材料和我们想象中有所差别，后来就决定采用最简单的方案，示意图： 材料到位后，按材料尺寸重新设计： 1、底板（基础）设计 最初，我小组就柱子与底板的连接方式进行讨论，为使模型更加稳定，最后决定在底板上打孔，将柱子插入孔中，并用白乳胶粘 结。 在设计柱子间 距 （也 就是 楼 层 面 积 ）时，最初打算 做 22mm*220mm 的，但后来因 材料总长 的原 因 ，将楼 层 面 积 做成 200mm*220mm，目的是 增 大其 中较 弱 方向的惯 性 矩 ，以增 强 模型在那 一方向 的抗 弯 能力。示意图： 底板 2、柱子及柱填板设计 设计柱子高度时首先应考虑到楼层净高要求，还要注意将梁高考虑在内，开始时没有考虑梁高，层高做了符合要求但净高不符合，因此重新设计。从稳定角度考虑，在满足净高要求的基础上，柱子的高低越低对模型的稳定越有利，因此将柱子设计成 1100mm 高，同时考虑了插入底板和最上层深处的长度。 柱子和梁如果单单依靠白乳胶粘接的话会很脆弱，很容易拉裂，因此想在柱子之间加上两个木条，结果由于考虑总重没有再额外的加撑杆。 柱子用三层木板，总截面面积为 20mm*9mm，示意图如下： 柱子 柱子中间填板及卡子 卡子 3、主梁设计 主梁的尺寸主要由它与柱子和次梁的连接方式决定，最初的梁设计如图： 最初主梁与柱子连接示意 这种连接方式强度有限，因此对连接方式进行改进，如图： 梁与柱子的连接方式 主梁1 主梁2 4、平次梁设计 次梁的强度要弱于主梁，因此截面能小一点，经多次试验，将木条劈成一半做次梁承载力减弱。为了保证结构强度，把次梁设成一个木条。 平次梁 5、竖次梁设计 两边的开口与主梁1 中间的两个开口卡在一起，起到拉住主梁1 的作用，并有很强的整体性。同时，尺寸比平次梁大而且竖向放置，极大地增加了承载力，中间做成鱼腹形既满足承载力要求还能减轻重量。 竖次梁...
