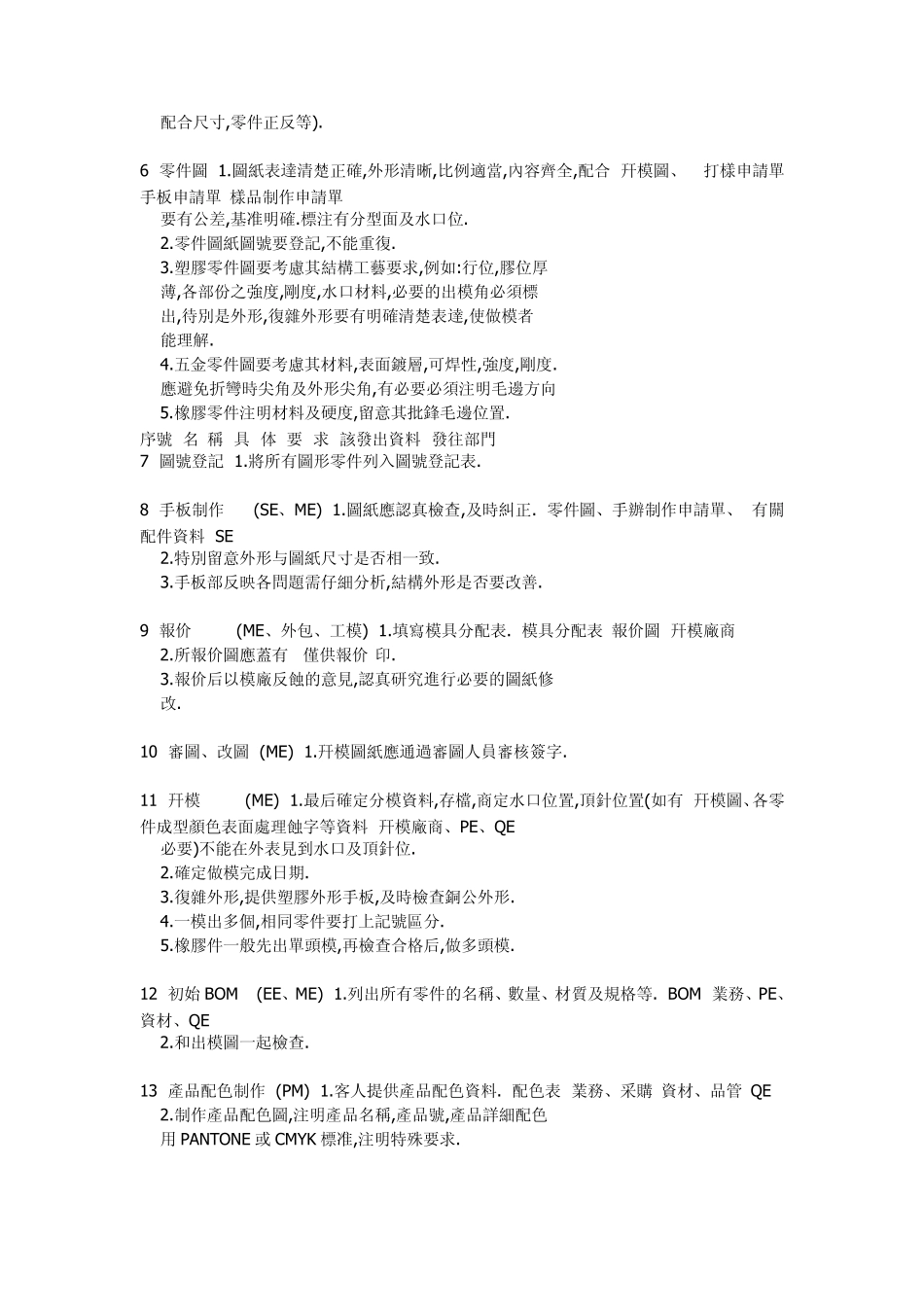

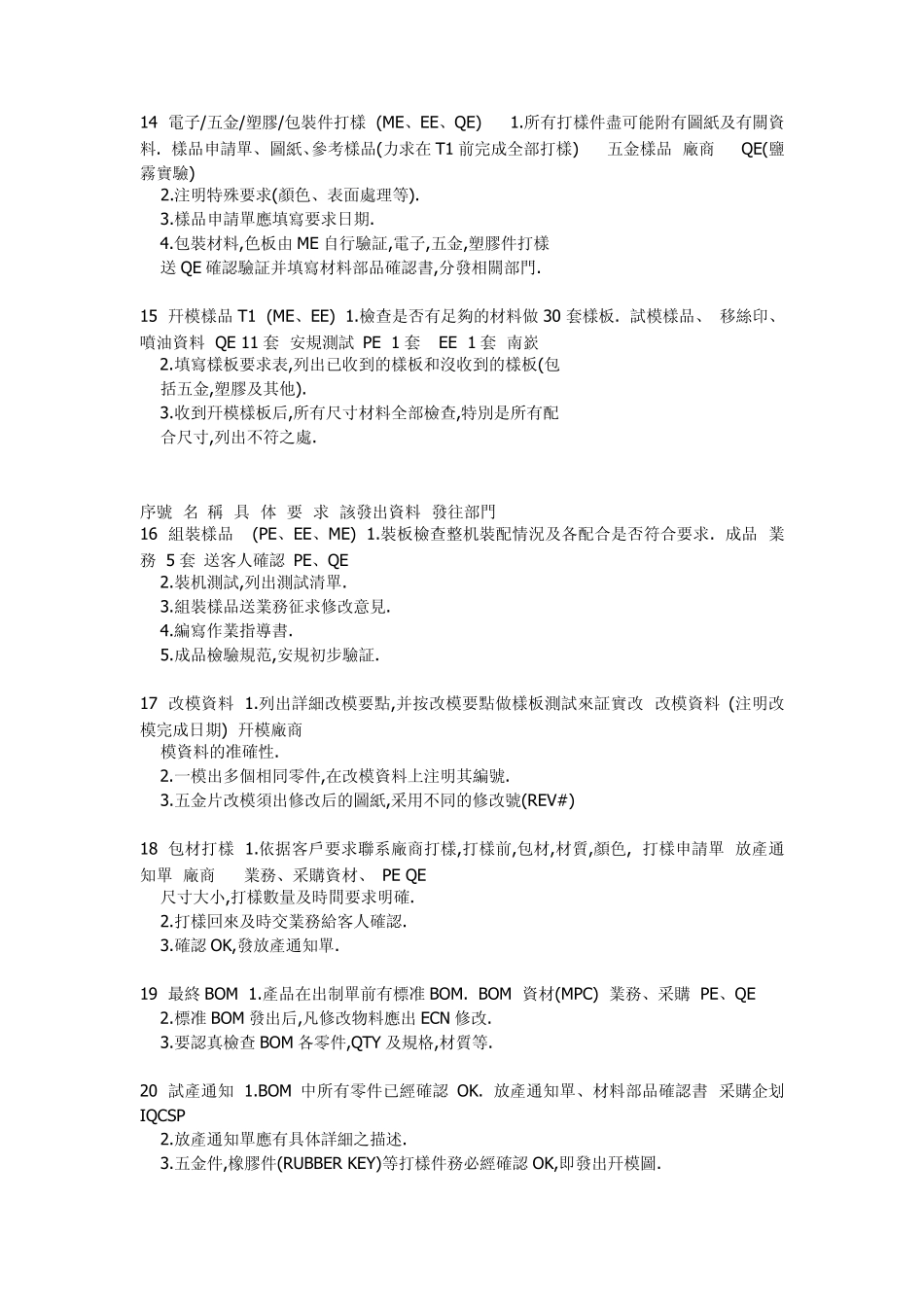

偶现在从事设备管理工作，有意向向结构设计方面发展，请问各位需要从什么地方入手呢？操作软件还是基本技能？还有就是大家工作中，从产品的研发设计到制造，作为一名结构设计工程师都要干些什么事情呢？ 相关关键字: 结构设计 流程 的工作大致如下：产品外观图－－三维建模－－结构设计－－出工程图－－模具发包－－开模期间在接新项目－－试模－－模具确认－－产品检验标准－－试产－－量产－－结案 CTEC 豪 佳 電 子 玩 具 (深圳) 有 限 公 司 HAOJIA EIECTRONIC TOYS (SHENZHEN) LTD 文件編號:ROOM000001 手冊版本:A.0 生效日期:總 頁 數: 47 頁之 6 文件名稱:品 質 手 冊 新 產 品 幵 發 主 要 流 程 序號 名 稱 具 体 要 求 該發出資料 發往部門 1 新產品介紹書 (PM、企划) 1.根据新案幵發申請單擬定幵發計划表. 新案申請單、 幵發計划表 2.對主要結構,外觀進行分析認可. 2 主要結構方案 擬定 (EE、ME、PM、 企划) 1.盡可能采用可靠結構. 產品外形圖 配色表、飾紋刻字資料 2.設計出多個可能之方案,再選取其中最优的. 3.方案可通過做板驗証. 3 外形圖(PM、ME) 1.收到圖后,要認真檢測此外形圖,輸入電腦,務求忠實設 計思想. 2.畫主要結構圖,再畫出切實可行之外觀圖,送待確認. 3.確認后的外觀圖,如有大改動,須及時提出. 4.檢查出幵模圖時,要對照最后外觀圖是否相符. 4 裝配圖 (ME) 1.外形要符合最后批准之外觀圖,復雜外形要表達清楚,幵 CB尺寸圖、報价用圖、 模具分配表模具申請單 EE 關字符,rating plate,其它位置. 2.產品結構功能符合產品設計要求表,結構要具有好 的可靠性及安全性,能通過 drop test. 3.裝配關系要符合生產線生產要求,生產方便快捷. 4.各零件結構符合其本身制造工藝性質,例如:行位、膠位 厚薄、強度、剛度、預緊力.五金件考慮其衝壓成型工藝. 5.走線要確定走線方法,五金焊線材料為磷銅,加孔穿線, 再繞一整圈. 6.組合圖應有所有零部件結構,表達完整,全面,清晰. 5 審圖 1.檢查主要零件(主体). 2.檢查和主要零件相配合的各零件(從整体裝配角度,檢查 配合尺寸,零件正反等). 6 零件圖 1.圖紙表達清楚正確,外形清晰,比例適當,內容齊全,配合 幵模圖、 打樣申請單手板申請單 樣品制作申請單 要有公差,基准明確.標注有分型面及水口位. 2.零件圖紙圖號要登記,不能重復. 3.塑膠零件圖要考慮其結構工藝要求,例如:行位,膠位厚...
