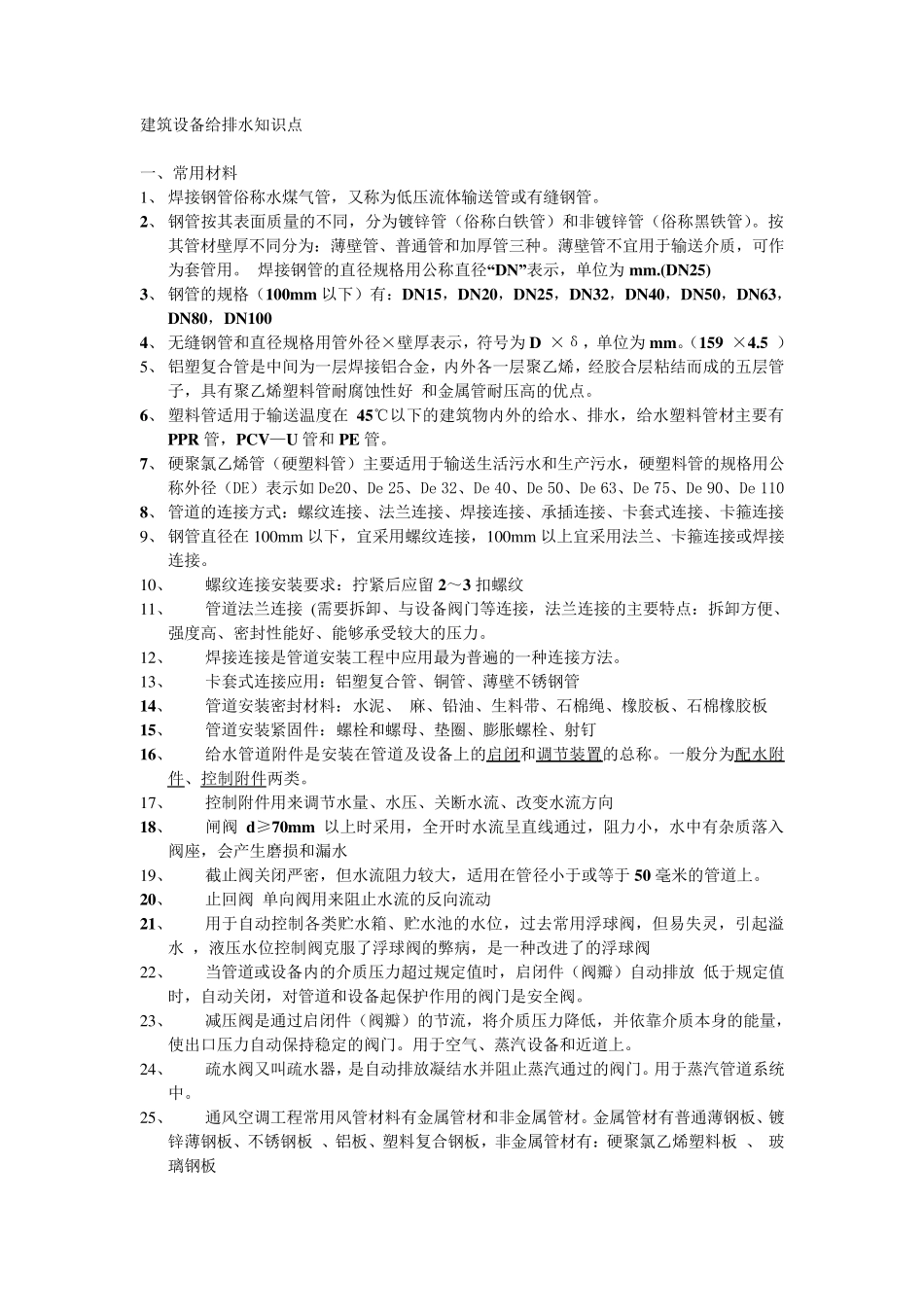

建筑设备给排水知识点 一、常用材料 1、 焊接钢管俗称水煤气管，又称为低压流体输送管或有缝钢管。 2、 钢管按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。薄壁管不宜用于输送介质，可作为套管用。 焊接钢管的直径规格用公称直径“DN”表示，单位为m m .(DN25) 3、 钢管的规格（100m m 以下）有：DN15，DN20，DN25，DN32，DN40，DN50，DN63，DN80，DN100 4、 无缝钢管和直径规格用管外径×壁厚表示，符号为D ×δ，单位为m m 。（159 ×4.5 ） 5、 铝塑复合管是中间为一层焊接铝合金，内外各一层聚乙烯，经胶合层粘结而成的五层管子，具有聚乙烯塑料管耐腐蚀性好 和金属管耐压高的优点。 6、 塑料管适用于输送温度在 45℃以下的建筑物内外的给水、排水，给水塑料管材主要有PPR 管，PCV—U 管和PE 管。 7、 硬聚氯乙烯管（硬塑料管）主要适用于输送生活污水和生产污水，硬塑料管的规格用公称外径（DE）表示如De20、De 25、De 32、De 40、De 50、De 63、De 75、De 90、De 110 8、 管道的连接方式：螺纹连接、法兰连接、焊接连接、承插连接、卡套式连接、卡箍连接 9、 钢管直径在 100m m 以下，宜采用螺纹连接，100m m 以上宜采用法兰、卡箍连接或焊接连接。 10、 螺纹连接安装要求：拧紧后应留2～3 扣螺纹 11、 管道法兰连接 (需要拆卸 、与 设备阀 门 等 连接，法兰连接的主要特 点：拆卸 方便 、强 度高、密 封 性能 好、能 够 承受 较 大 的压力 。 12、 焊接连接是管道安装工 程 中应用最 为普遍 的一种连接方法。 13、 卡套式连接应用：铝塑复合管、铜 管、薄壁不锈 钢管 14、 管道安装密 封 材料：水泥 、 麻 、铅 油 、生料带 、石 棉 绳 、橡 胶板 、石 棉 橡 胶板 15、 管道安装紧固 件 ：螺栓 和螺母 、垫 圈 、膨 胀 螺栓 、射 钉 16、 给水管道附 件 是安装在管道及 设备上的启 闭 和调 节 装置 的总 称。一般 分为配 水附件 、控 制 附 件 两 类 。 17、 控 制 附 件 用来 调 节 水量、水压、关 断 水流、改 变 水流方向 18、 闸 阀 d≥ 70m m 以上时 采用，全 开 时 水流呈 直线 通过 ，阻 力 小 ，水中有杂 质落 入阀 座 ，会 产生磨 损 和漏 水 19、 截 止 阀 关 ...
