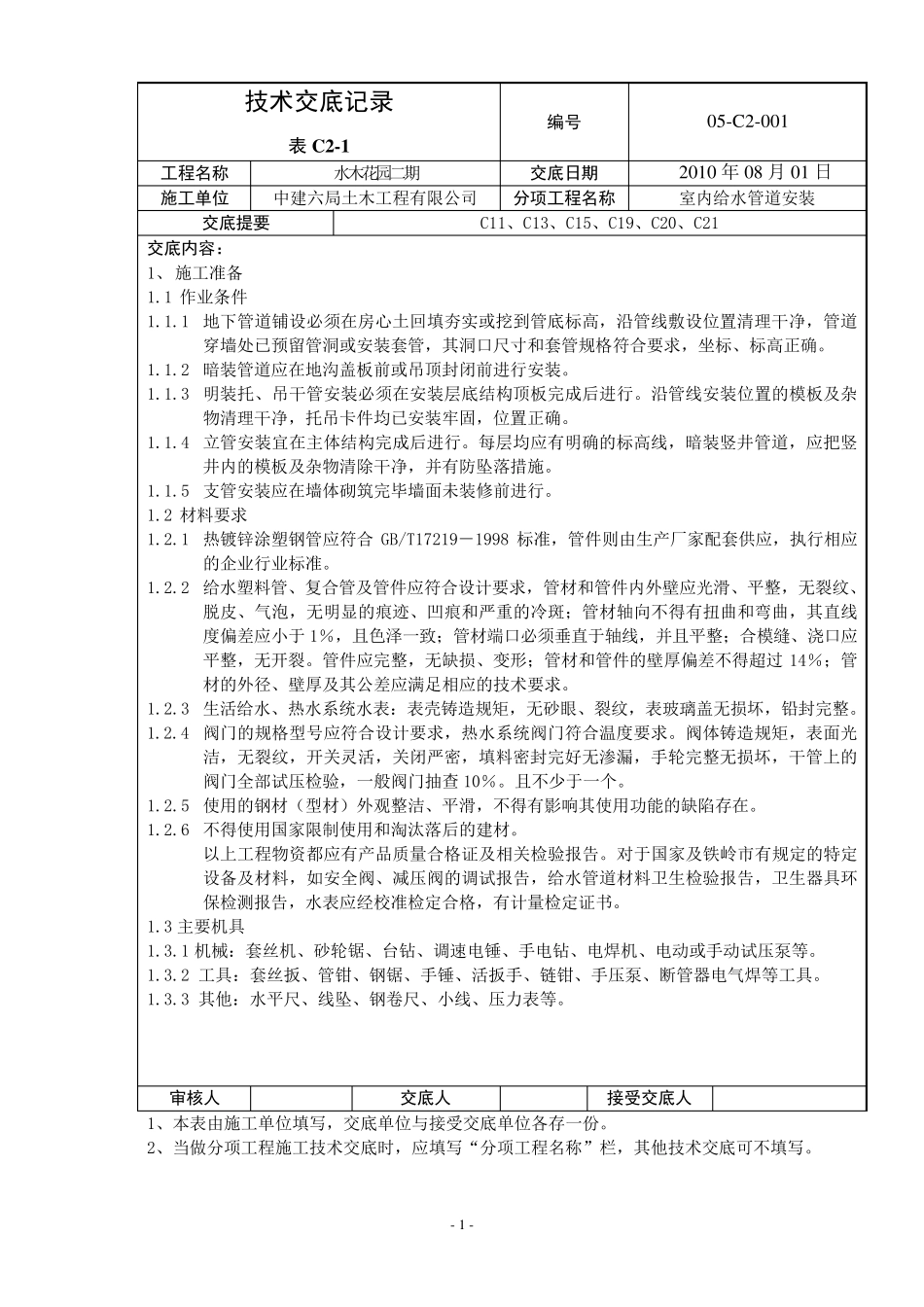

- 1 - 技术交底记录 编号 05-C 2-001 表 C 2-1 工程名称 水 木 花 园 二 期 交底日期 2010 年 08 月 01 日 施工单位 中 建 六 局 土 木 工 程 有 限 公 司 分项工程名称 室 内 给 水 管 道 安 装 交底提要 C11、 C13、 C15、 C19、 C20、 C21 交底内容： 1、 施 工 准 备 1.1 作 业 条 件 1.1.1 地 下 管 道 铺 设 必 须 在 房 心 土 回 填 夯 实 或 挖 到 管 底 标 高 ， 沿 管 线 敷 设 位 置 清 理 干 净 ， 管 道穿 墙 处 已 预 留 管 洞 或 安 装 套 管 ， 其 洞 口 尺 寸 和 套 管 规 格 符 合 要 求 ， 坐 标 、 标 高 正 确 。 1.1.2 暗 装 管 道 应 在 地 沟 盖 板 前 或 吊 顶 封 闭 前 进 行 安 装 。 1.1.3 明 装 托 、 吊 干 管 安 装 必 须 在 安 装 层 底 结 构 顶 板 完 成 后 进 行 。 沿 管 线 安 装 位 置 的 模 板 及 杂物 清 理 干 净 ， 托 吊 卡 件 均 已 安 装 牢 固 ， 位 置 正 确 。 1.1.4 立 管 安 装 宜 在 主 体 结 构 完 成 后 进 行 。 每 层 均 应 有 明 确 的 标 高 线 ， 暗 装 竖 井 管 道 ， 应 把 竖井 内 的 模 板 及 杂 物 清 除 干 净 ， 并 有 防 坠 落措施 。 1.1.5 支管 安 装 应 在 墙 体 砌筑完 毕墙 面未装 修前 进 行 。 1.2 材料要 求 1.2.1 热镀锌涂塑钢管 应 符 合GB/T17219－1998 标 准 ， 管 件 则由生产厂家配套 供应 ， 执行 相应的 企业 行 业 标 准 。 1.2.2 给 水 塑料管 、 复合 管 及 管 件 应 符 合 设 计要 求 ， 管 材和 管 件 内 外壁应 光滑、 平整， 无裂纹、脱皮、 气泡， 无明 显的 痕迹、 凹痕和 严重的 冷斑；管 材轴向不得有 扭曲和 弯曲， 其 直线度偏差应 小于1％， 且色泽一致；管 材端口 必 须 垂直于轴线 ， 并 且平整；合 模 缝、 浇口 应平整， 无开裂。 管 件 应 完 整， 无缺损、 变形；管 材和 管 件 的 壁厚偏差不得超过14％；管材的 外径、 壁厚及 其 公 差应 满足相应 的 技术要 求 。 1.2.3 生活给 水 、 热水 系统水 表：表壳铸...
