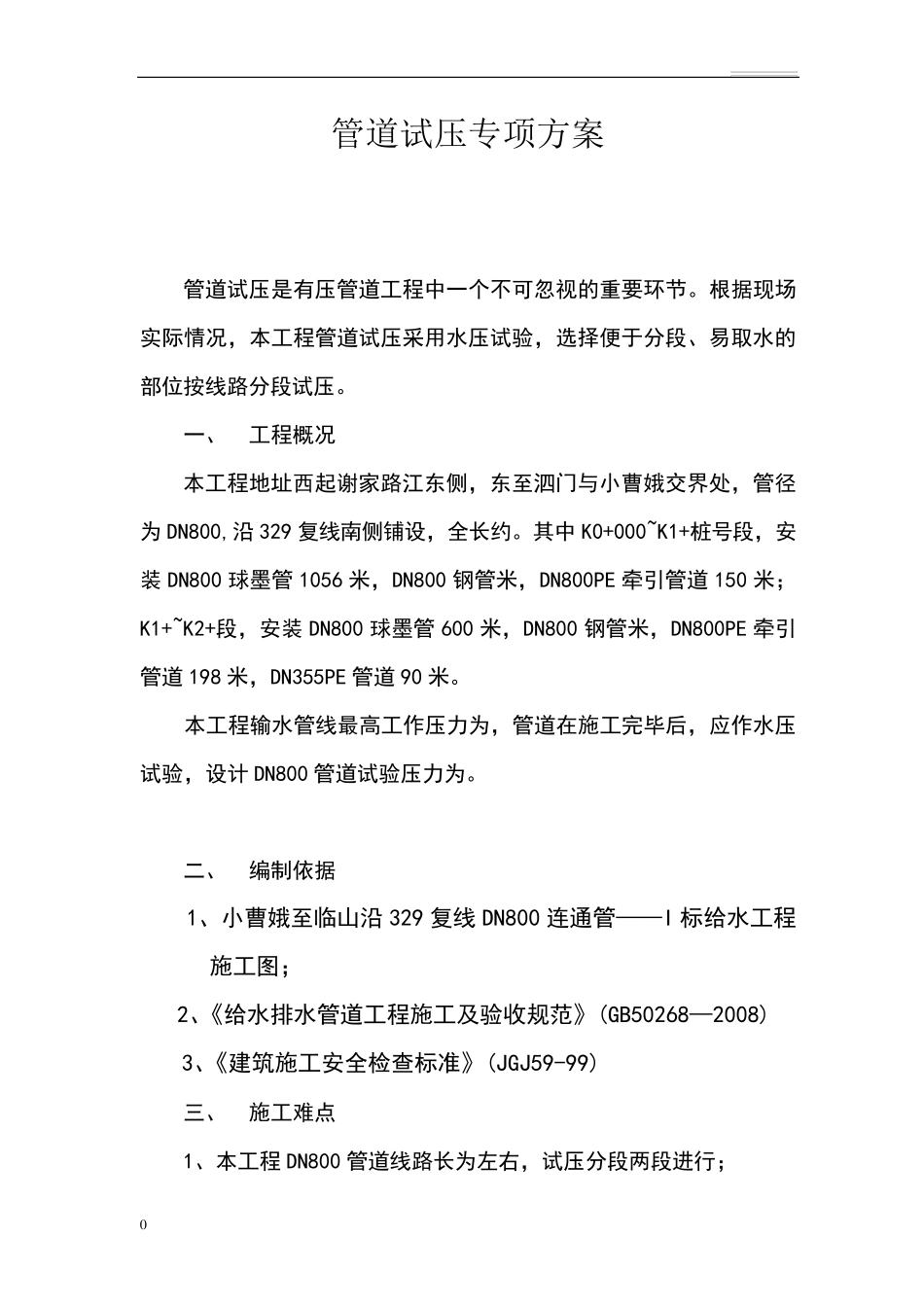

0 管道试压专项方案 管道试压是有压管道工程中一个不可忽视的重要环节。根据现场实际情况，本工程管道试压采用水压试验，选择便于分段、易取水的部位按线路分段试压。 一、 工程概况 本工程地址西起谢家路江东侧，东至泗门与小曹娥交界处，管径为DN800,沿329 复线南侧铺设，全长约。其中K0+000~K1+桩号段，安装DN800 球墨管1056 米，DN800 钢管米，DN800PE 牵引管道150 米；K1+~K2+段，安装DN800 球墨管600 米，DN800 钢管米，DN800PE 牵引管道198 米，DN355PE 管道90 米。 本工程输水管线最高工作压力为，管道在施工完毕后，应作水压试验，设计DN800 管道试验压力为。 二、 编制依据 1、小曹娥至临山沿329 复线DN800 连通管——I 标给水工程施工图； 2、《给水排水管道工程施工及验收规范》(GB50268—2008) 3、《建筑施工安全检查标准》(JGJ59-99) 三、 施工难点 1、本工程DN800 管道线路长为左右，试压分段两段进行； 1 2、沿线较多地段取排水比较困难； 3、冬季施工给试压带来不便。 四、 组织机构 五、 管道试压 1、管道试压前应具备的条件 ① 管道安装检查合格, 符合设计要求、规范规定； ② 试验管段所有敞口已封堵严密，不得有渗水现象； ③ 管道安装后，钢管接头处、焊接钢管焊接处外观检查全部合格； ④ 管口封闭完成并检查合格，压力仪表安装就位； ⑤ 试压临时管道连接完成； ⑥ 将注水阀门打开，开始注水，向试验管段管道内注水，管道注水应从下游缓慢灌入，注入时在试验管段的上游管顶及管段中的凸起点设排气阀，管道注水工作应缓慢进行，保证管道内空气充分排出，防止管内产生气锤或水锤。如发现管段末端堵板上预留管管口有水冒项目经理 技术负责人 安全员 质量员 作业人员 2 出 ， 目 测 无 气 泡 带 出 时 ， 视 注 水 完 成 ， 试 验 管 段 注 满 水 后 ， 在 无 压 情况 下 充 分 浸 泡 48 小 时 后 再 试 压 。 ⑦ 试 压 设 备 调 试 合 格 并 安 装 就 位 ； ⑧ 在 试 压 前 ， 应 对 试 压 的 管 线 进 行 完 整 性 检 查 。 完 整 性 检 查 的 依据 是 管 道 断 面 图 、 管 道 平 面 图 等 技 术 文 件 。 完 整 性 检 查 的 方 法 一 是 施工 班 组 对 自 己 施 工 的 管 线 按 施 工 图 自 行 检 查 ， 二 是 施...
