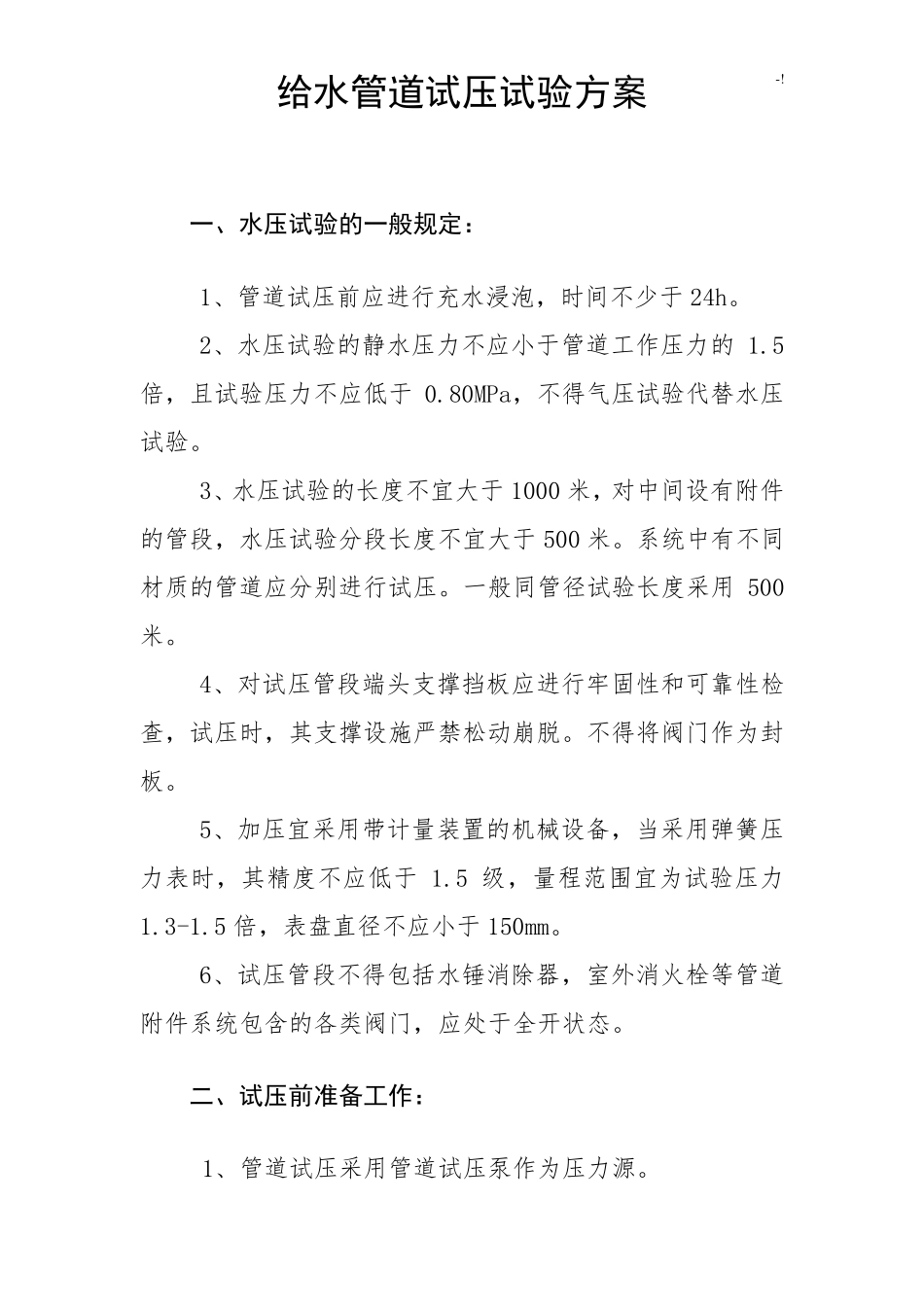

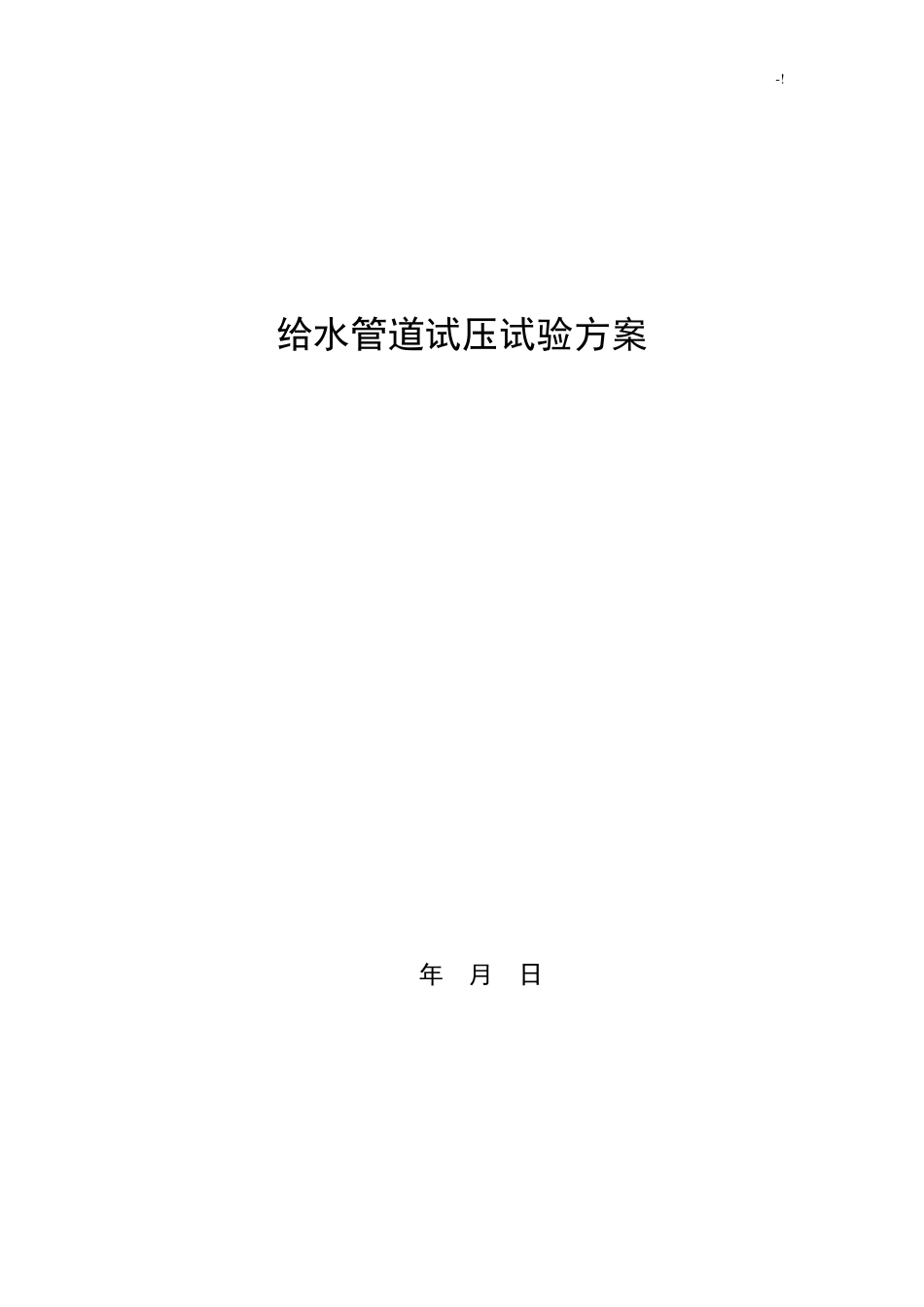

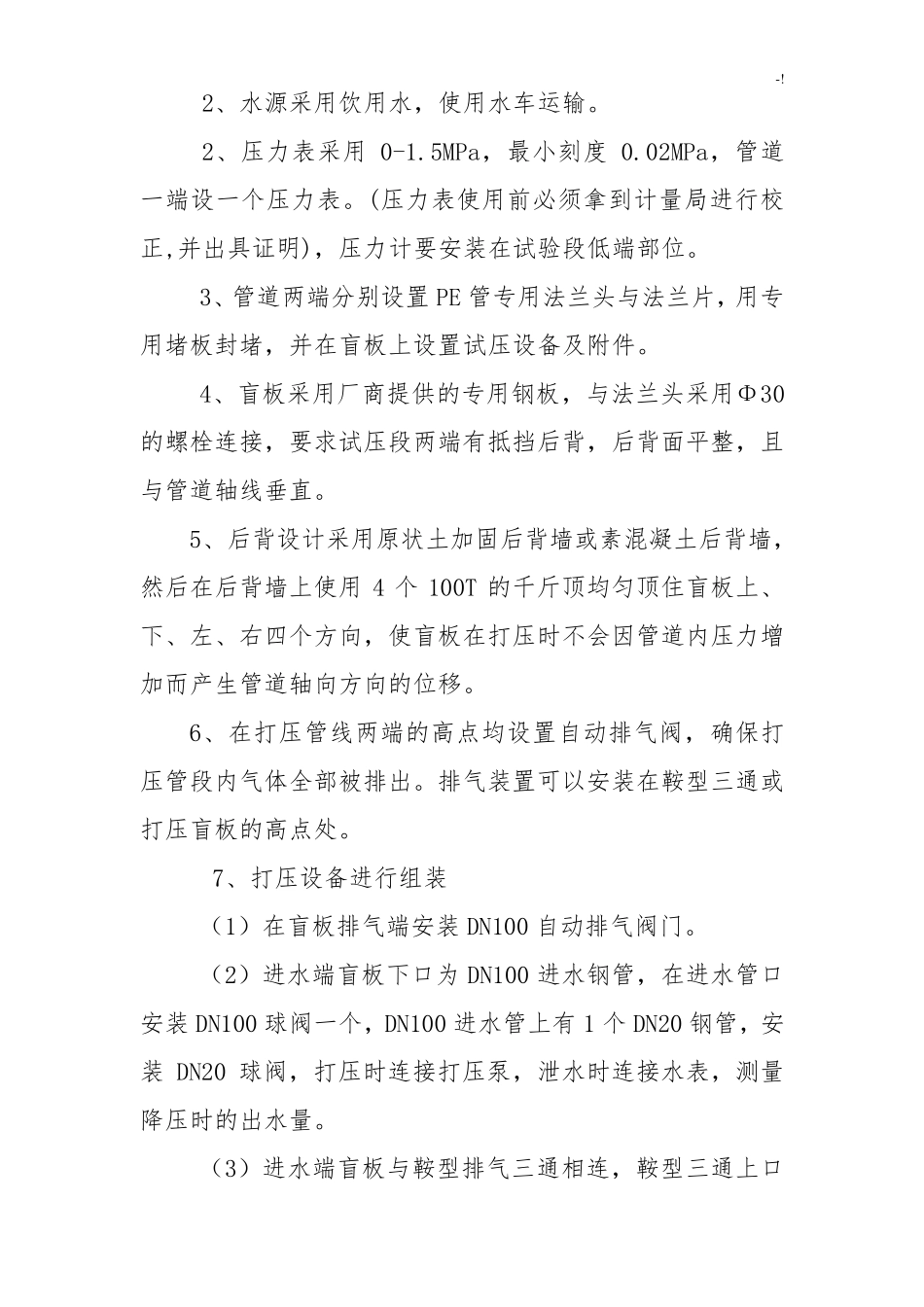

-! 给水管道试压试验方案 年 月 日 -! 给水管道试压试验方案 一、水压试验的一般规定： 1、管道试压前应进行充水浸泡，时间不少于 24h。 2、水压试验的静水压力不应小于管道工作压力的 1.5倍，且试验压力不应低于 0.80MPa，不得气压试验代替水压试验。 3、水压试验的长度不宜大于 1000 米，对中间设有附件的管段，水压试验分段长度不宜大于 500 米。系统中有不同材质的管道应分别进行试压。一般同管径试验长度采用 500米。 4、对试压管段端头支撑挡板应进行牢固性和可靠性检查，试压时，其支撑设施严禁松动崩脱。不得将阀门作为封板。 5、加压宜采用带计量装置的机械设备，当采用弹簧压力表时，其精度不应低于 1.5 级，量程范围宜为试验压力1.3-1.5 倍，表盘直径不应小于 150mm。 6、试压管段不得包括水锤消除器，室外消火栓等管道附件系统包含的各类阀门，应处于全开状态。 二、试压前准备工作： 1、管道试压采用管道试压泵作为压力源。 -! 2、水源采用饮用水，使用水车运输。 2、压力表采用 0-1.5MPa，最小刻度 0.02MPa，管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明)，压力计要安装在试验段低端部位。 3、管道两端分别设置PE 管专用法兰头与法兰片，用专用堵板封堵，并在盲板上设置试压设备及附件。 4、盲板采用厂商提供的专用钢板，与法兰头采用Φ30的螺栓连接，要求试压段两端有抵挡后背，后背面平整，且与管道轴线垂直。 5、后背设计采用原状土加固后背墙或素混凝土后背墙，然后在后背墙上使用4 个100T 的千斤顶均匀顶住盲板上、下、左、右四个方向，使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。 6、在打压管线两端的高点均设置自动排气阀，确保打压管段内气体全部被排出。排气装置可以安装在鞍型三通或打压盲板的高点处。 7、打压设备进行组装 （1）在盲板排气端安装DN100 自动排气阀门。 （2）进水端盲板下口为DN100 进水钢管，在进水管口安装DN100 球阀一个，DN100 进水管上有 1 个DN20 钢管，安装DN20 球阀，打压时连接打压泵，泄水时连接水表，测量降压时的出水量。 （3）进水端盲板与鞍型排气三通相 连，鞍型三通上口-! 安 装DN100 排 气 阀 一 个 ， 进 水 盲 板 上 口 钢 管 上 有1 个DN20钢 管 ， 用 于 安 装 压 力 表 。 8、 各 类 阀 门 在 使 用 前 应 清 除 阀 门 内 污 物...
