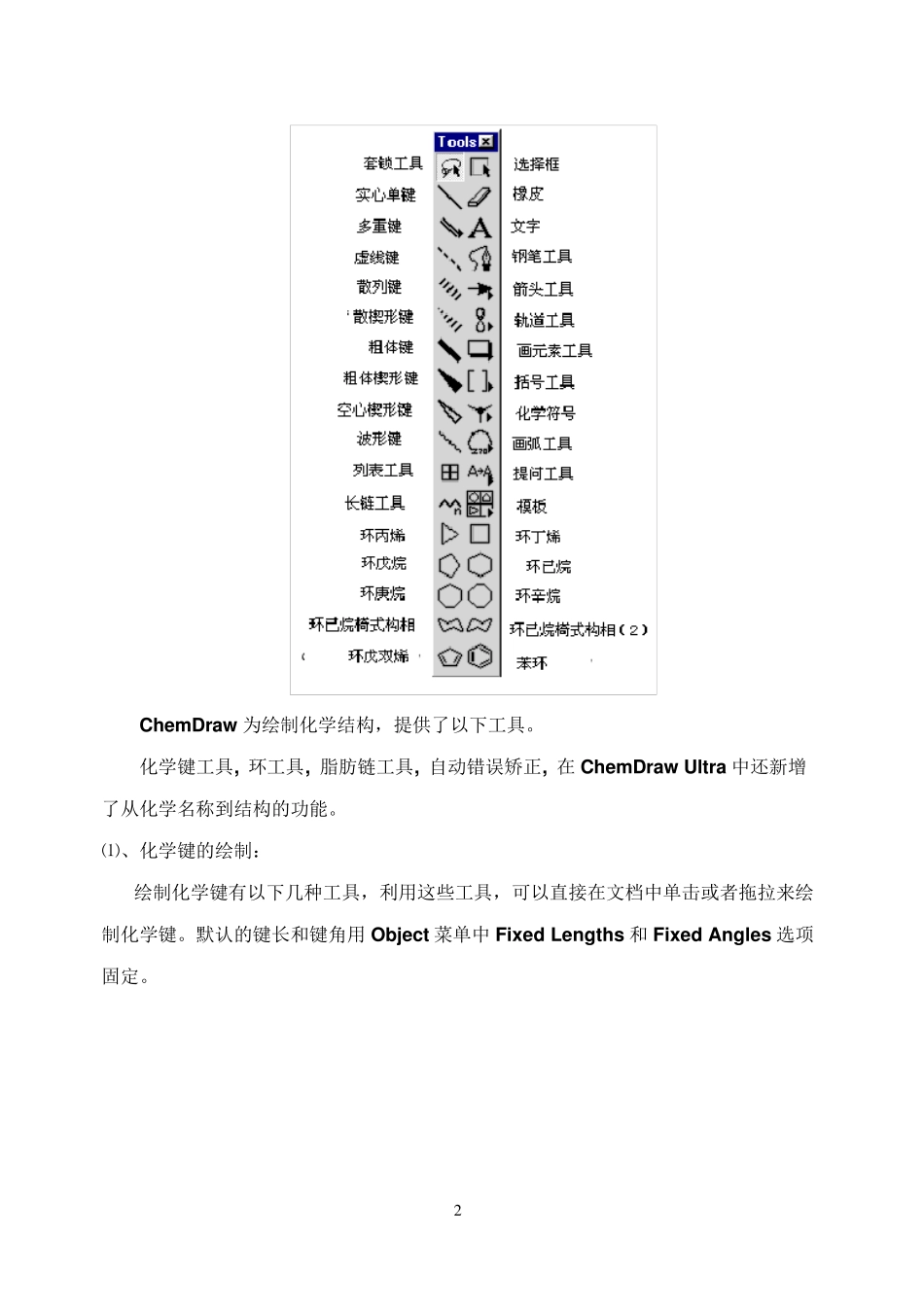

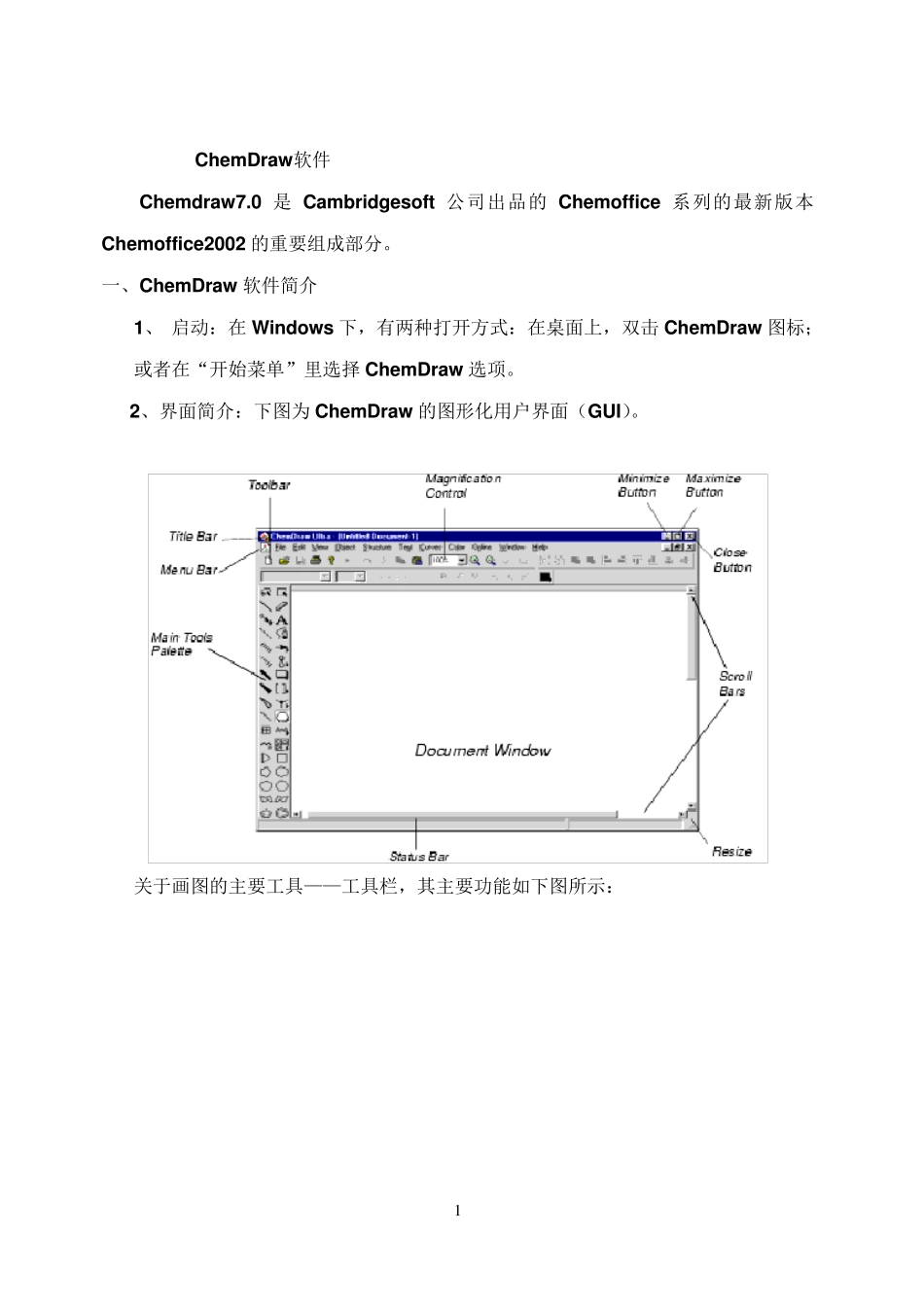

1 ChemDraw 软件 Chemdraw 7.0 是Cambridgesoft 公司出品的Chemoffice 系列的最新版本Chemoffice2002 的重要组成部分。 一、ChemDraw 软件简介 1、 启动:在Window s 下,有两种打开方式:在桌面上,双击ChemDraw 图标;或者在“开始菜单”里选择ChemDraw 选项。 2、界面简介:下图为ChemDraw 的图形化用户界面(GUI)。 关于画图的主要工具——工具栏,其主要功能如下图所示: 2 ChemDraw 为绘制化学结构,提供了以下工具。 化学键工具, 环工具, 脂肪链工具, 自动错误矫正, 在ChemDraw Ultra 中还新增了从化学名称到结构的功能。 ⑴、化学键的绘制: 绘制化学键有以下几种工具,利用这些工具,可以直接在文档中单击或者拖拉来绘制化学键。默认的键长和键角用 Object 菜单中Fixed Lengths 和 Fixed Angles 选项固定。 3 ⑵、环的绘制: 环的绘制,可以使用右边的工具: 环的绘制可以用以 下 的 方法,注意以下的细节:如果选择环工具之后,在一个原子上单击,则会在该原子上添加一个环,如果在一条键上单击,则会在键上添加环,具体的演示如下: 如果想要绘制共轭环结构,可以按下 CTRL 键的同时,在文档中单击放置环。这样,会在环中出现一个圆圈。当然,这种情况下,环已烷的椅式结构除外。 ⑶、脂肪链键的绘制: 选择脂肪链工具,在文档上拖动鼠标即可画出长链。也可以在文档空白区域或者一个原子上单击,在出现的对话框输入想要链长的原子数。 4 ⑷、键的编辑: 改变键的类型:选择键工具,指向已经存在的键,单击,则 会 出 现 新的类型的键。 改变楔形键和虚格键的方向:选择楔形键和虚格键工具,点击适当的位置,则方向被自动调整。 ⑸、移动原子:选择键的工具,指向一个原子,然后按下Shift 键的同时,拖动这个原子,就可以改变键的方向。 ⑹、自动绘制结构从化合物的名字: 从 ChemDraw Ultra 的 Structure 菜单中选择 Convert Name to Structure 命令,在出现的对话框中输入 2-bromobenzoic acid,点击 OK 后,就可以在文档中看见结构了。也可以先用文本工具在文档中输入一些化合物的名字,然后选择这个名字,在选择Structure 菜单 Convert Name to Structure 即可得到结构。 5 3、在 ChemDraw 中,可以在状态栏和信息区域显示使用信息。 4、用户自定义 ChemDraw 的一些功能。 Preferences 允许用户改变应用于每个打开文档默认的选项。Doc...
