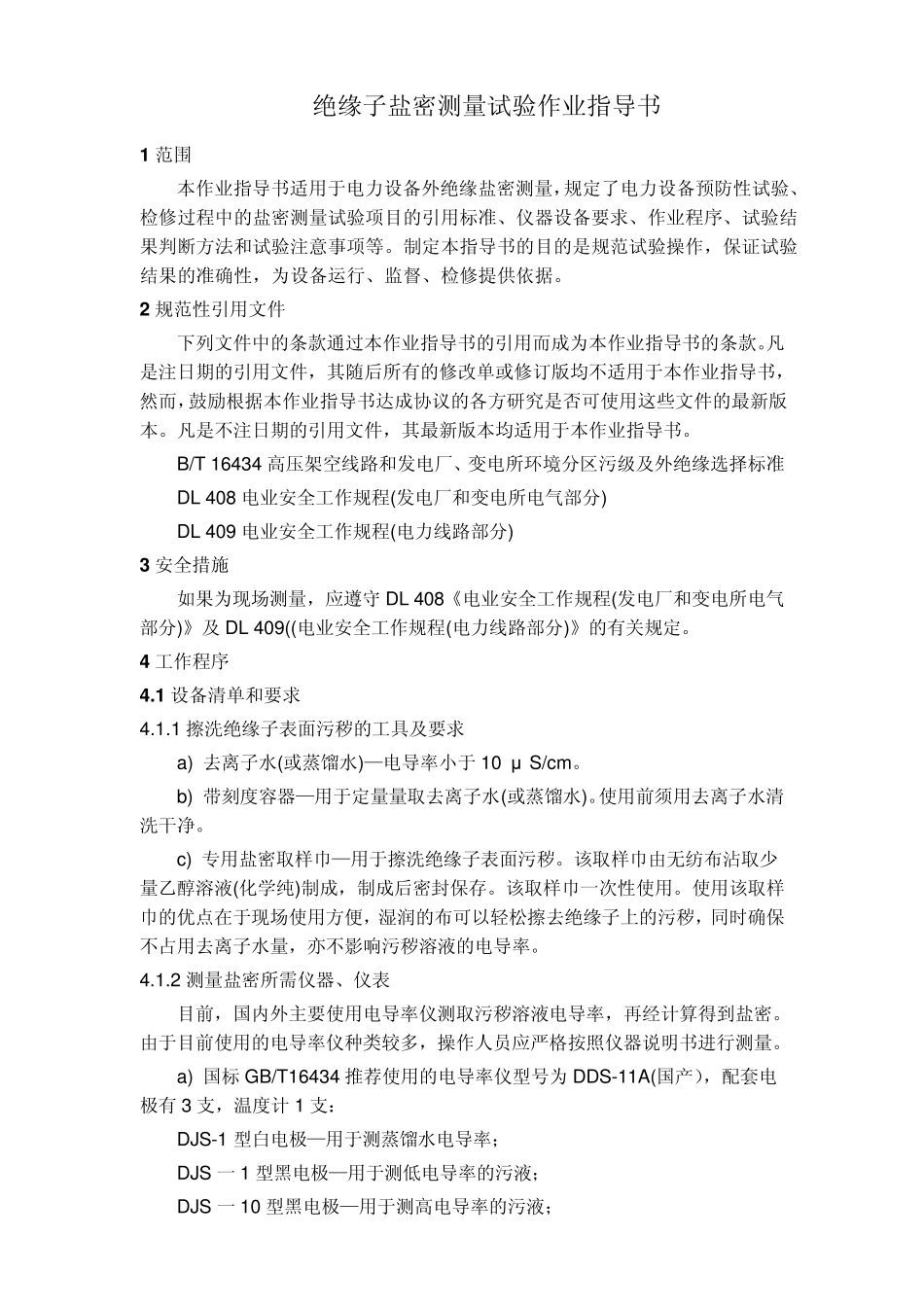

绝缘子盐密测量试验作业指导书_第1页
1/10

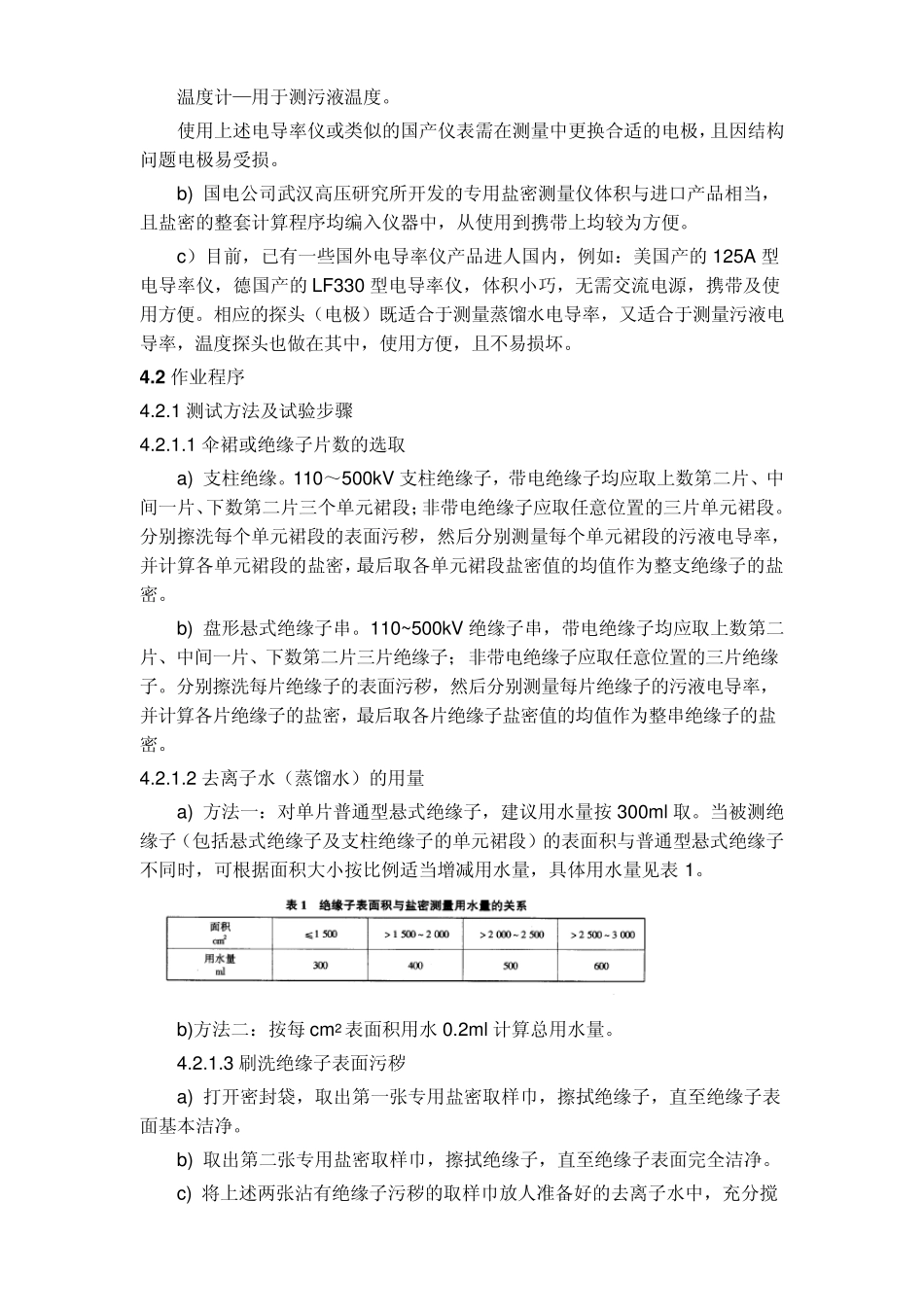

绝缘子盐密测量试验作业指导书_第2页
2/10

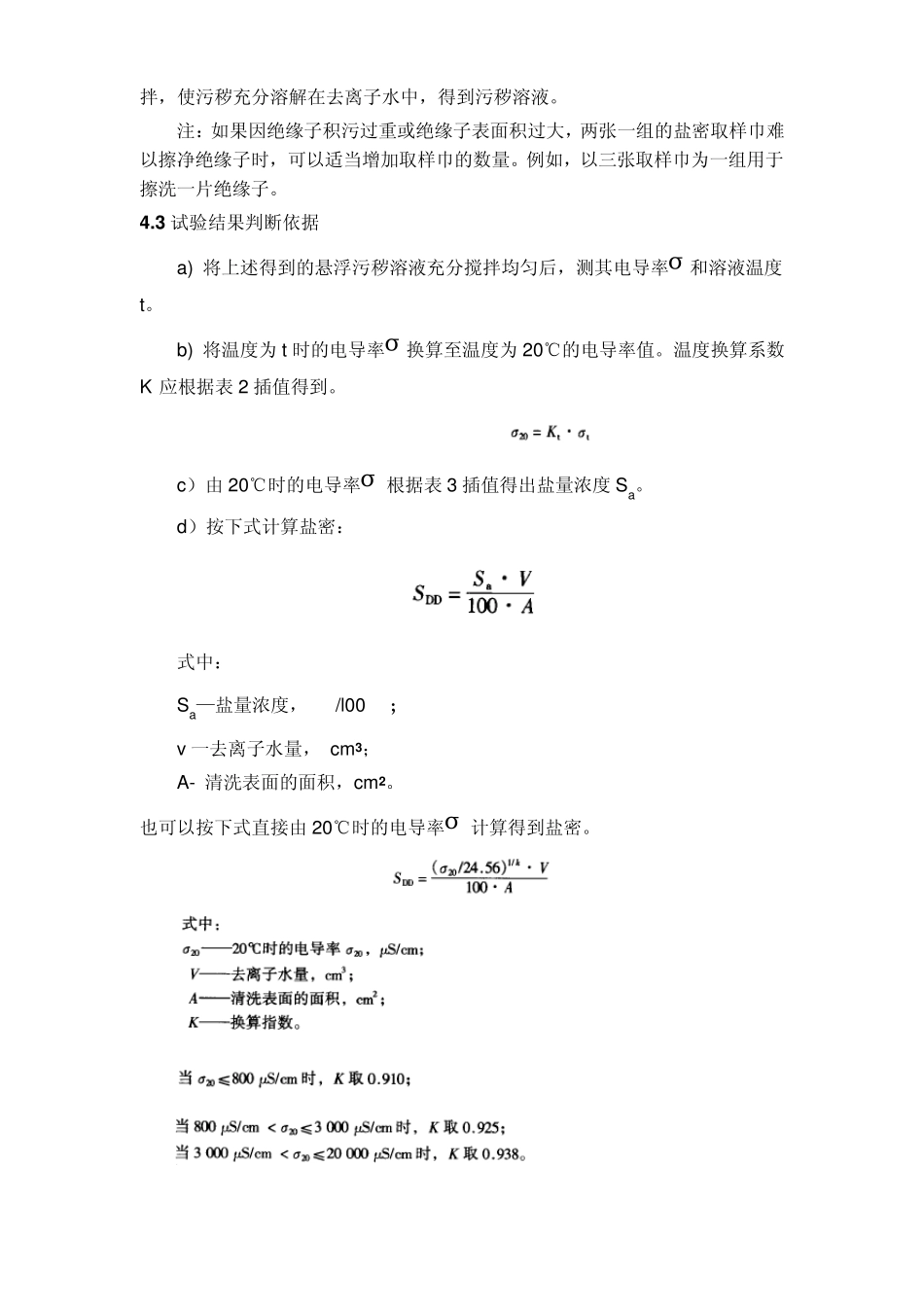

绝缘子盐密测量试验作业指导书_第3页
3/10
绝缘子盐密测量试验作业指导书 1 范围 本作业指导书适用于电力设备外绝缘盐密测量,规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本指导书的目的是规范试验操作,保证试验结果的准确性,为设备运行、监督、检修提供依据。 2 规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本作业指导书,然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本均适用于本作业指导书。 B/T 16434 高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准 DL 408 电业安全工作规程(发电厂和变电所电气部分) DL 409 电业安全工作规程(电力线路部分) 3 安全措施 如果为现场测量,应遵守DL 408《电业安全工作规程(发电厂和变电所电气部分)》及DL 409((电业安全工作规程(电力线路部分)》的有关规定。 4 工作程序 4 .1 设备清单和要求 4.1.1 擦洗绝缘子表面污秽的工具及要求 a) 去离子水(或蒸馏水)—电导率小于 10 μ S/cm 。 b) 带刻度容器—用于定量量取去离子水(或蒸馏水)。使用前须用去离子水清洗干净。 c) 专用盐密取样巾—用于擦洗绝缘子表面污秽。该取样巾由无纺布沾取少量乙醇溶液(化学纯)制成,制成后密封保存。该取样巾一次性使用。使用该取样巾的优点在于现场使用方便,湿润的布可以轻松擦去绝缘子上的污秽,同时确保不占用去离子水量,亦不影响污秽溶液的电导率。 4.1.2 测量盐密所需仪器、仪表 目前,国内外主要使用电导率仪测取污秽溶液电导率,再经计算得到盐密。由于目前使用的电导率仪种类较多,操作人员应严格按照仪器说明书进行测量。 a) 国标 GB/T16434 推荐使用的电导率仪型号为 DDS-11A(国产),配套电极有 3 支,温度计 1 支: DJS-1 型白电极—用于测蒸馏水电导率; DJS 一 1 型黑电极—用于测低电导率的污液; DJS 一 10 型黑电极—用于测高电导率的污液; 温度计—用于测污液温度。 使用上述电导率仪或类似的国产仪表需在测量中更换合适的电极,且因结构问题电极易受损。 b) 国电公司武汉高压研究所开发的专用盐密测量仪体积与进口产品相当,且盐密的整套计算程序均编入仪器中,从使用到携带上均较为方便。 c)目前,已有...
