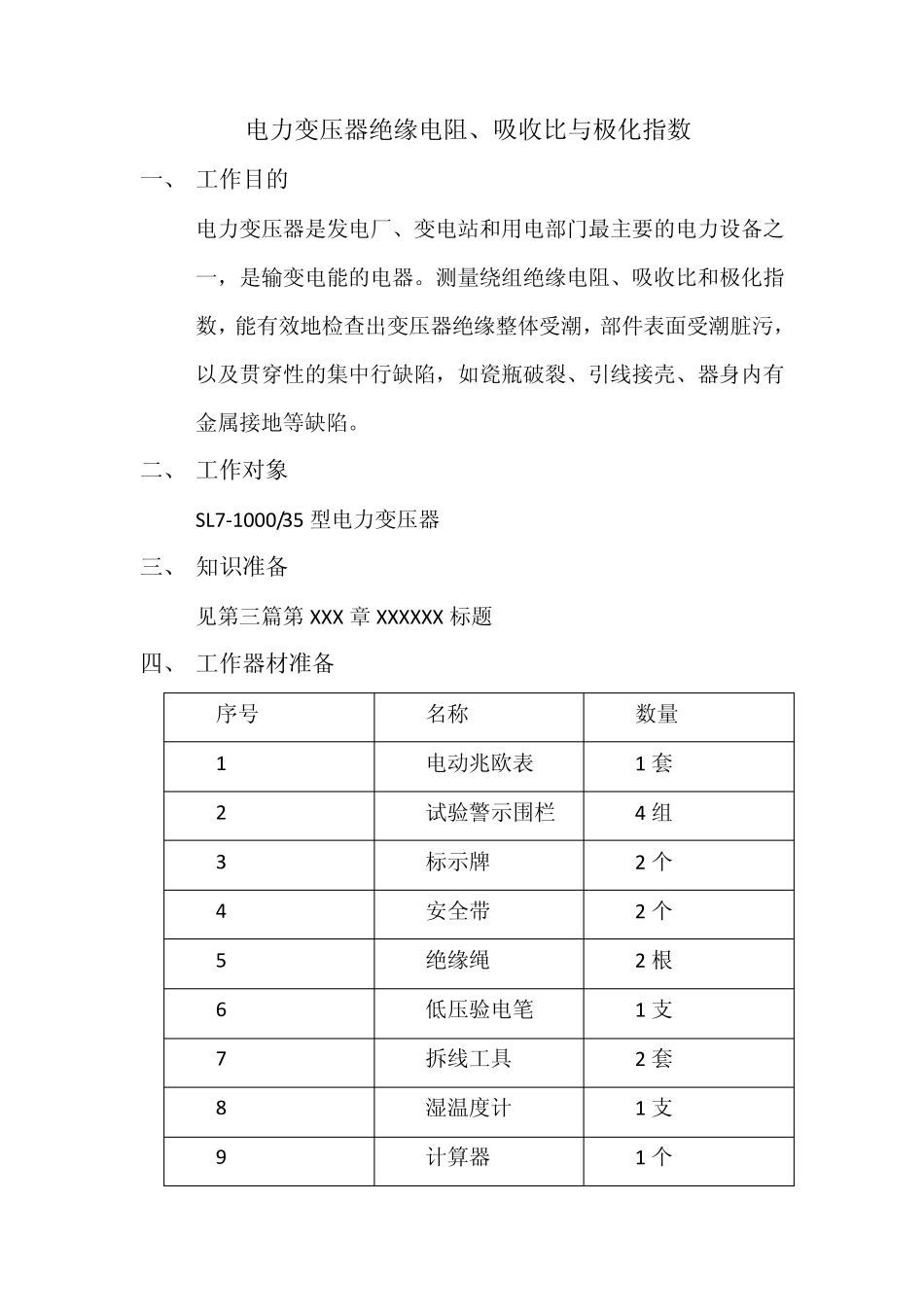

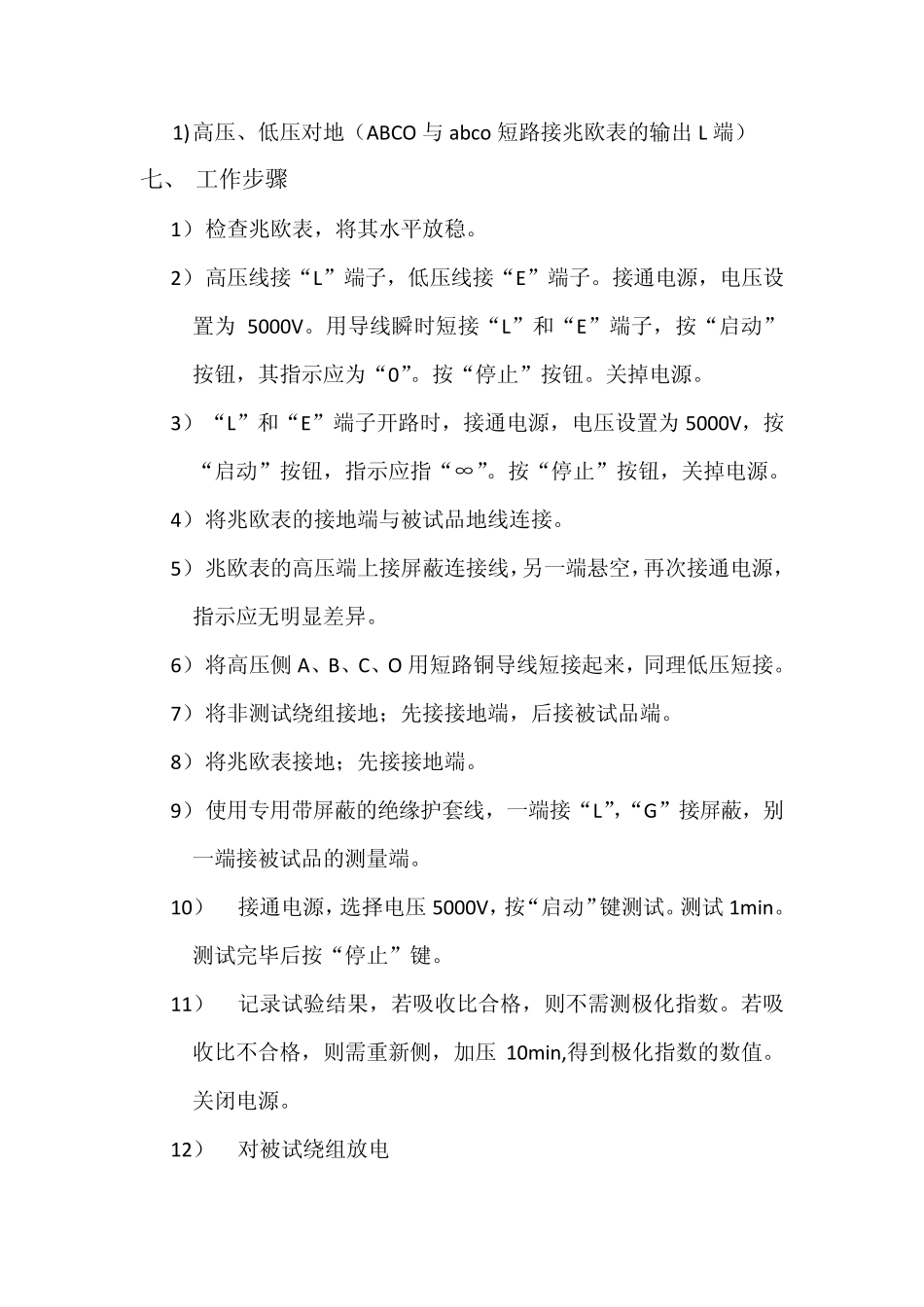

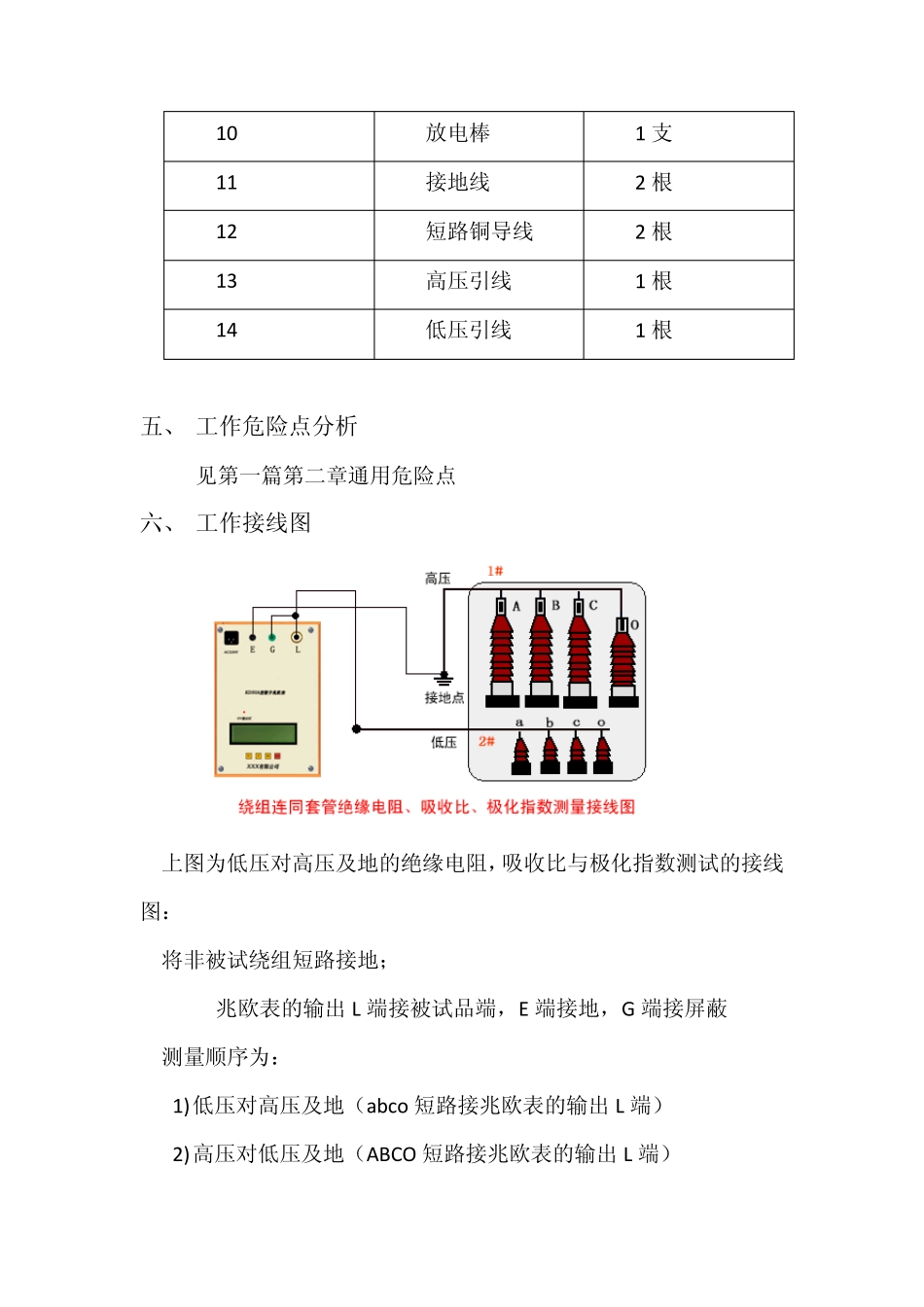

电力变压器绝缘电阻、吸收比与极化指数 一、 工作目的 电力变压器是发电厂、变电站和用电部门最主要的电力设备之一,是输变电能的电器。测量绕组绝缘电阻、吸收比和极化指数,能有效地检查出变压器绝缘整体受潮,部件表面受潮脏污,以及贯穿性的集中行缺陷,如瓷瓶破裂、引线接壳、器身内有金属接地等缺陷。 二、 工作对象 SL7-1000/35 型电力变压器 三、 知识准备 见第三篇第 XXX 章 XXXXXX 标题 四、 工作器材准备 序号 名称 数量 1 电动兆欧表 1 套 2 试验警示围栏 4 组 3 标示牌 2 个 4 安全带 2 个 5 绝缘绳 2 根 6 低压验电笔 1 支 7 拆线工具 2 套 8 湿温度计 1 支 9 计算器 1 个 10 放电棒 1 支 11 接地线 2 根 12 短路铜导线 2 根 13 高压引线 1 根 14 低压引线 1 根 五、 工作危险点分析 见第一篇第二章通用危险点 六、 工作接线图 上图为低压对高压及地的绝缘电阻,吸收比与极化指数测试的接线图: 将非被试绕组短路接地; 兆欧表的输出 L 端接被试品端,E 端接地,G 端接屏蔽 测量顺序为: 1) 低压对高压及地(abco 短路接兆欧表的输出 L 端) 2) 高压对低压及地(ABCO 短路接兆欧表的输出 L 端) 1) 高压、低压对地(ABCO 与abco 短路接兆欧表的输出L 端) 七、 工作步骤 1) 检查兆欧表,将其水平放稳。 2) 高压线接“L”端子,低压线接“E”端子。接通电源,电压设置为 5000V。用导线瞬时短接“L”和“E”端子,按“启动”按钮,其指示应为“0”。按“停止”按钮。关掉电源。 3) “L”和“E”端子开路时,接通电源,电压设置为 5000V,按“启动”按钮,指示应指“∞”。按“停止”按钮,关掉电源。 4) 将兆欧表的接地端与被试品地线连接。 5) 兆欧表的高压端上接屏蔽连接线,另一端悬空,再次接通电源,指示应无明显差异。 6) 将高压侧 A、B、C、O 用短路铜导线短接起来,同理低压短接。 7) 将非测试绕组接地;先接接地端,后接被试品端。 8) 将兆欧表接地;先接接地端。 9) 使用专用带屏蔽的绝缘护套线,一端接“L”,“G”接屏蔽,别一端接被试品的测量端。 10) 接通电源,选择电压5000V,按“启动”键测试。测试 1min。测试完毕后按“停止”键。 11) 记录试验结果,若吸收比合格,则不需测极化指数。若吸收比不合格,则需重新侧,加压10min,得到极化指数的数值。关闭电源。 1...
