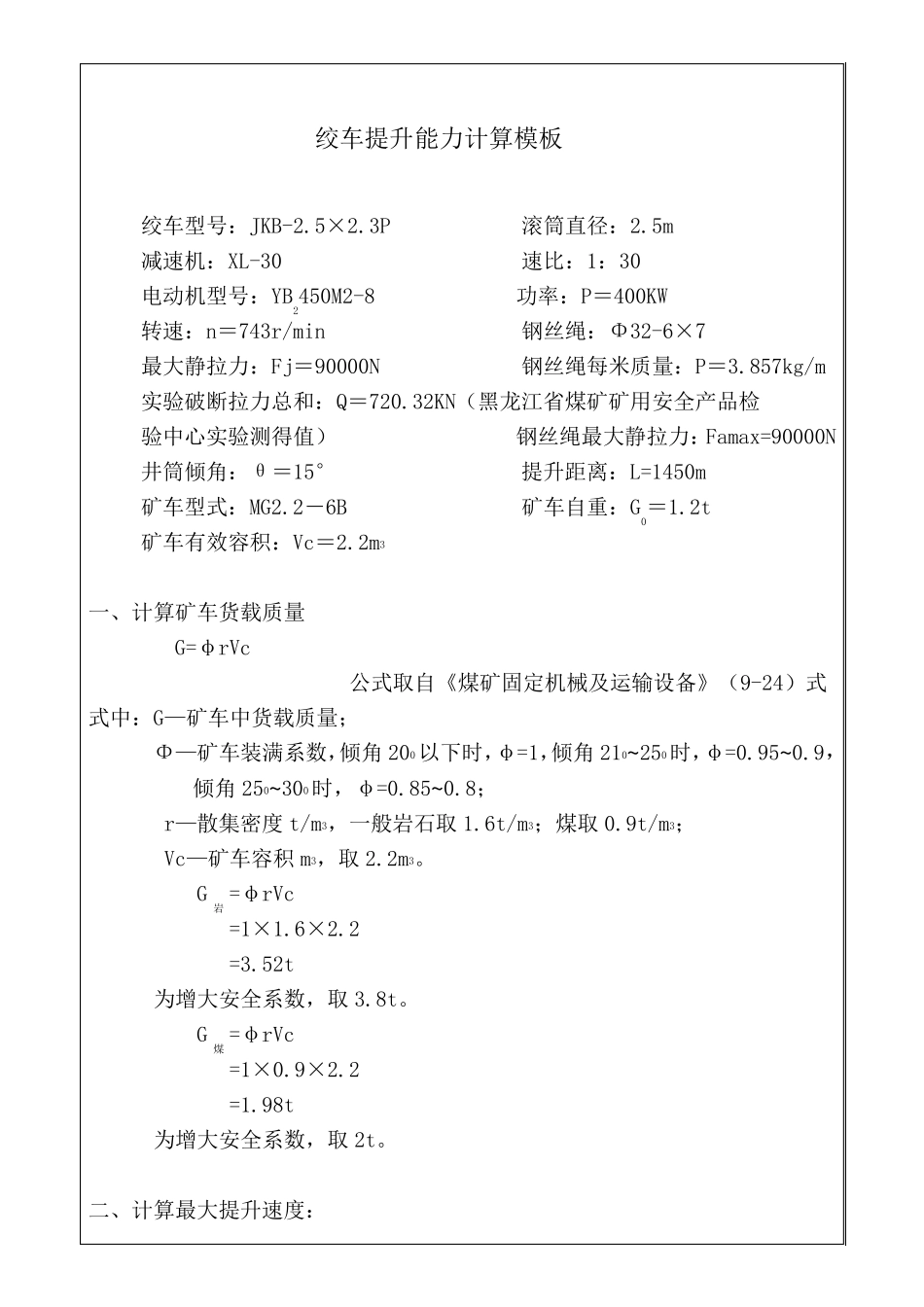

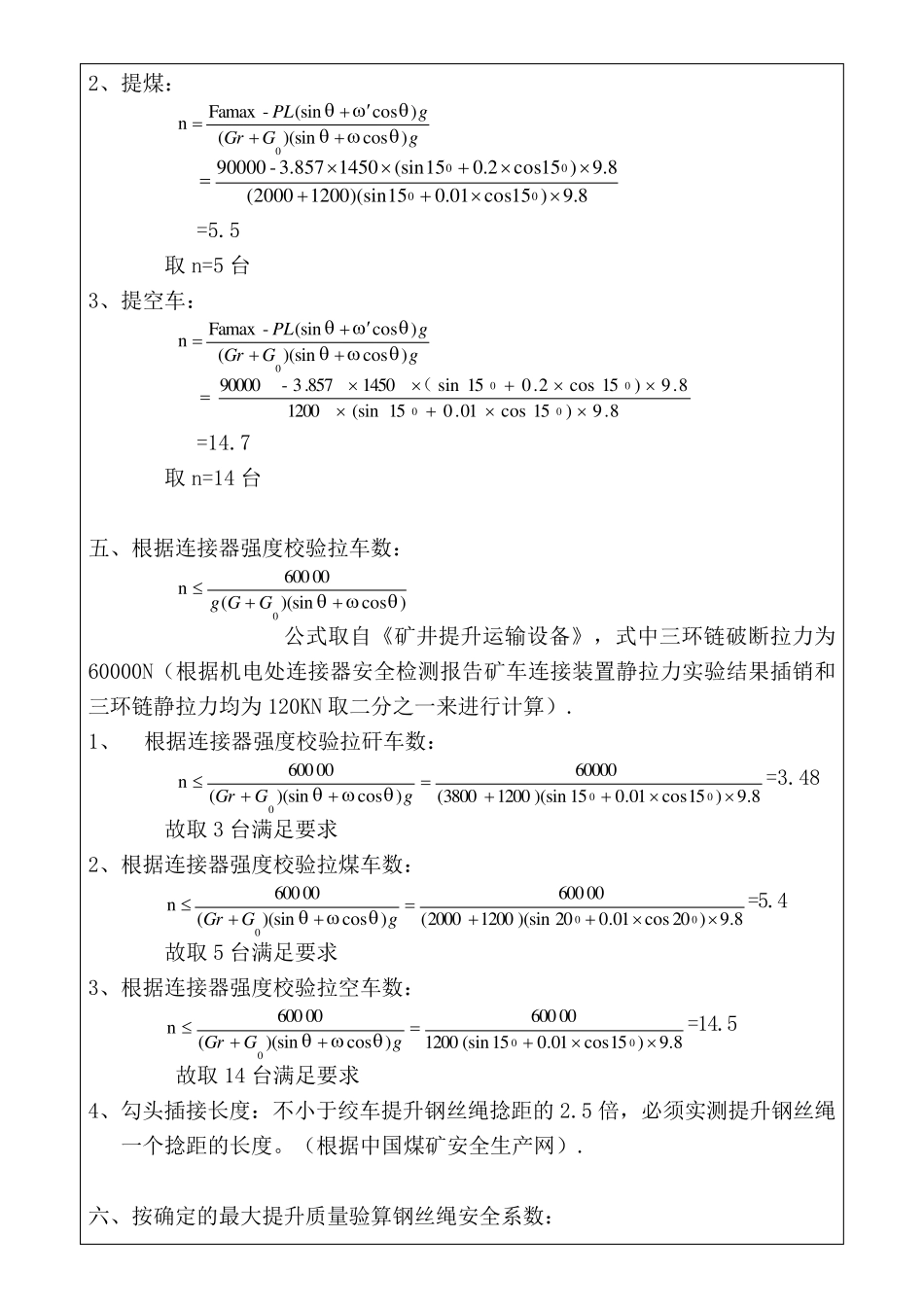

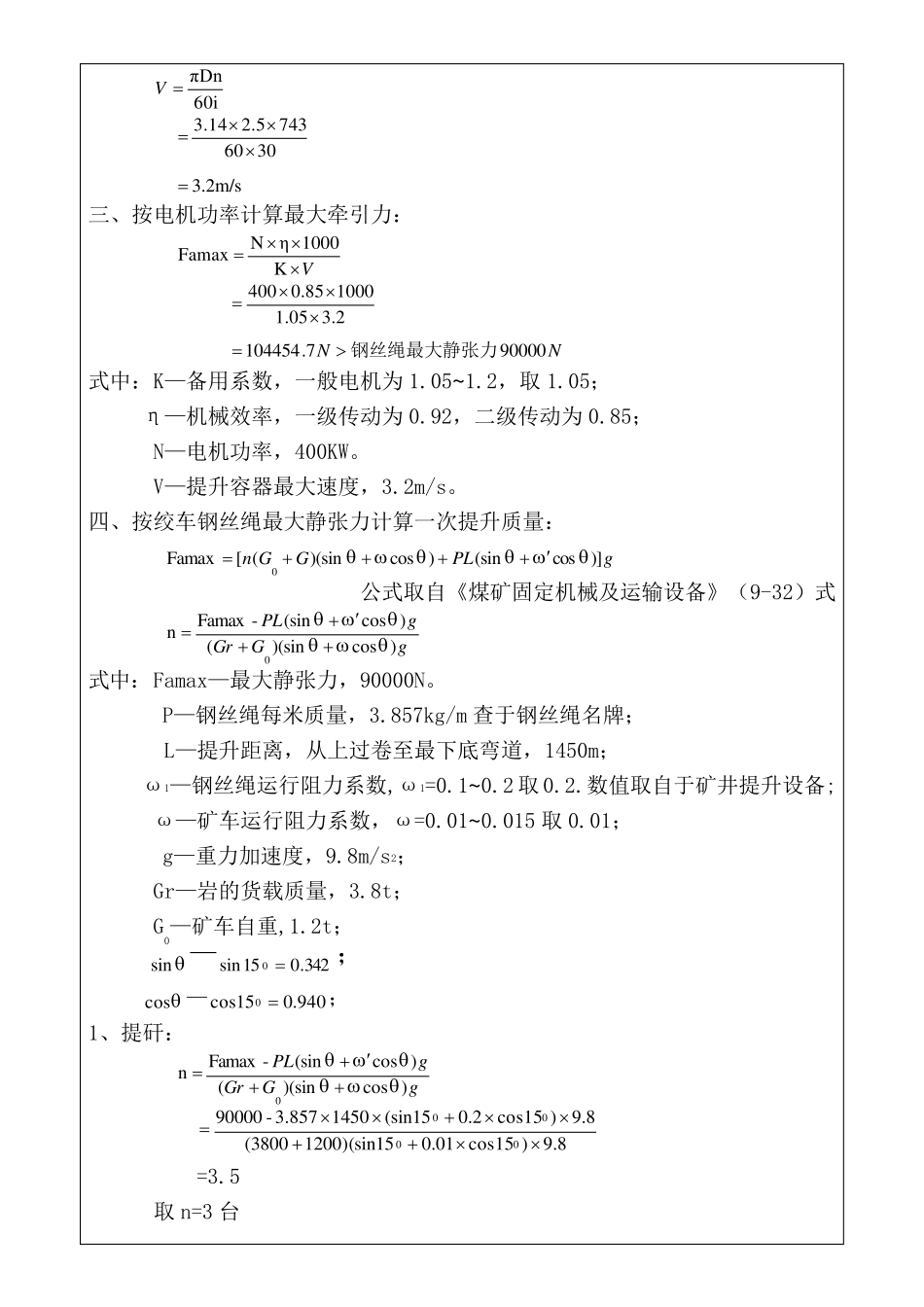

绞车提升能力计算模板 绞车型号：JKB-2.5×2.3P 滚筒直径：2.5m 减速机：XL-30 速比：1：30 电动机型号：YB2450M2-8 功率：P＝400KW 转速：n＝743r/min 钢丝绳：Φ32-6×7 最大静拉力：Fj＝90000N 钢丝绳每米质量：P＝3.857kg/m 实验破断拉力总和：Q＝720.32KN（黑龙江省煤矿矿用安全产品检 验中心实验测得值） 钢丝绳最大静拉力：Famax=90000N 井筒倾角：θ＝15° 提升距离：L=1450m 矿车型式：MG2.2－6B 矿车自重：G0＝1.2t 矿车有效容积：Vc＝2.2m3 一、计算矿车货载质量 G=φrVc 公式取自《煤矿固定机械及运输设备》（9-24）式 式中：G—矿车中货载质量； Φ—矿车装满系数，倾角200以下时，φ=1，倾角210~ 250时，φ=0.95~ 0.9， 倾角250~ 300时，φ=0.85~ 0.8； r—散集密度 t/m3，一般岩石取 1.6t/m3；煤取 0.9t/m3； Vc—矿车容积 m3，取 2.2m3。 G岩 =φrVc =1×1.6×2.2 =3.52t 为增大安全系数，取 3.8t。 G煤 =φrVc =1×0.9×2.2 =1.98t 为增大安全系数，取 2t。 二、计算最大提升速度： 60iπDnV 03607432.53.14 3.2m/s 三、按电机功率计算最大牵引力： VK0001ηNFamax 2.305.1000185.0400 NN900007.104454钢丝绳最大静张力 式中：K—备用系数，一般电机为1.05~1.2，取1.05； η—机械效率，一级传动为0.92，二级传动为0.85； N—电机功率，400KW。 V—提升容器最大速度，3.2m/s。 四、按绞车钢丝绳最大静张力计算一次提升质量： gPLGGn)]cos(sin)cos)(sin([Famax0 公式取自《煤矿固定机械及运输设备》（9-32）式 gGGrgPL)cos)(sin()cos(sin-Famaxn0 式中：Famax—最大静张力，90000N。 P—钢丝绳每米质量，3.857kg/m 查于钢丝绳名牌； L—提升距离，从上过卷至最下底弯道，1450m； ω1—钢丝绳运行阻力系数,ω1=0.1~0.2 取0.2.数值取自于矿井提升设备; ω—矿车运行阻力系数，ω=0.01~0.015 取0.01； g—重力加速度，9.8m/s2； Gr—岩的货载质量，3.8t； G0—矿车自重,1.2t； sin — 342.015sin0 ； cos —940.015cos0 ； 1、提矸： gGGrgPL)cos)(sin()cos(sin-Famaxn0 8.9)cos1501.0sin15)(12003800(8.9)cos152.0sin15(0451.8573-900000000 =3.5 取n=3 台 2、提煤： gGGrgPL)cos)(sin()cos(sin-Fama...
