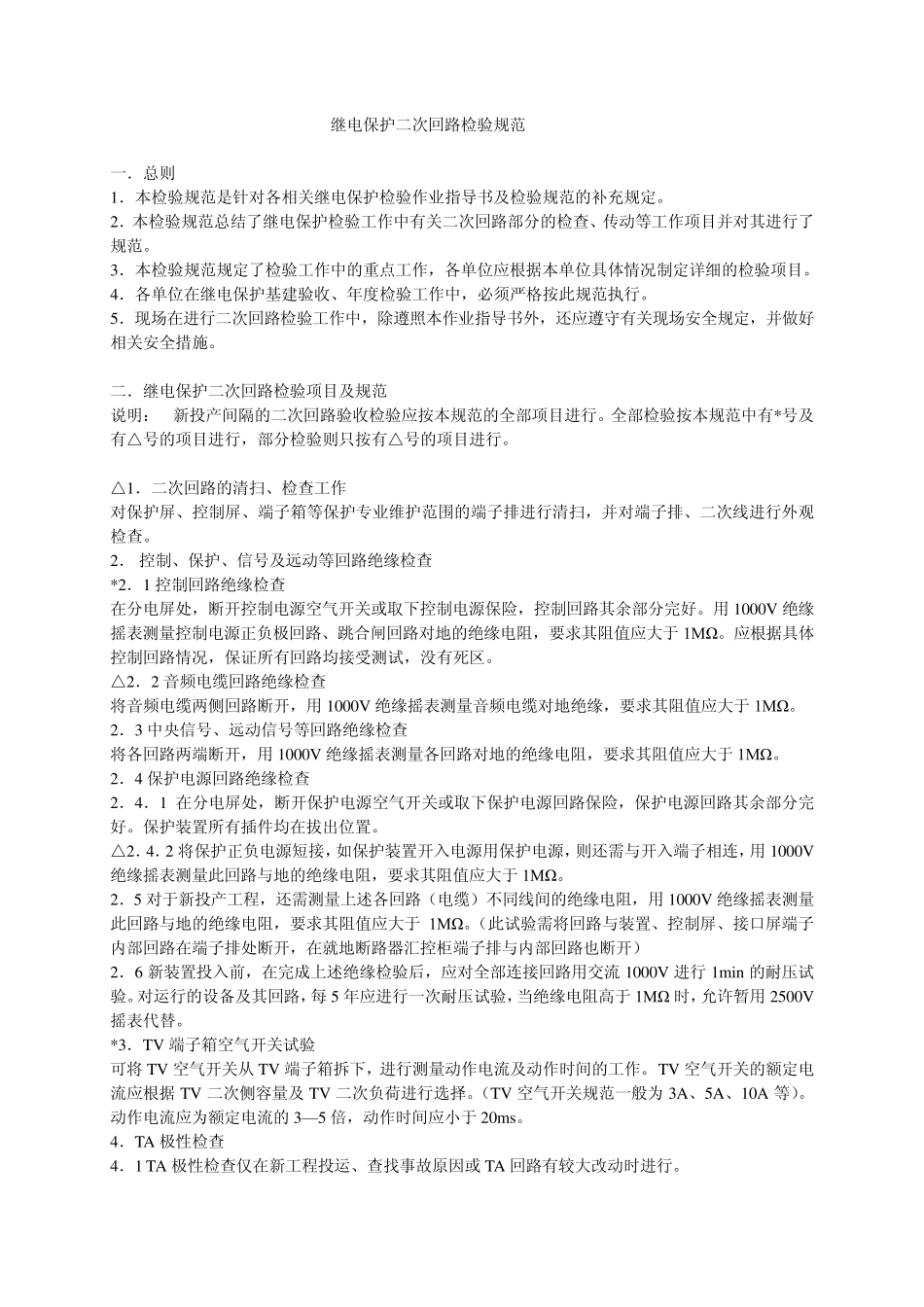

继电保护二次回路检验规范 一.总则 1.本检验规范是针对各相关继电保护检验作业指导书及检验规范的补充规定。 2.本检验规范总结了继电保护检验工作中有关二次回路部分的检查、传动等工作项目并对其进行了规范。 3.本检验规范规定了检验工作中的重点工作,各单位应根据本单位具体情况制定详细的检验项目。 4.各单位在继电保护基建验收、年度检验工作中,必须严格按此规范执行。 5.现场在进行二次回路检验工作中,除遵照本作业指导书外,还应遵守有关现场安全规定,并做好相关安全措施。 二.继电保护二次回路检验项目及规范 说明: 新投产间隔的二次回路验收检验应按本规范的全部项目进行。全部检验按本规范中有*号及有△号的项目进行,部分检验则只按有△号的项目进行。 △1.二次回路的清扫、检查工作 对保护屏、控制屏、端子箱等保护专业维护范围的端子排进行清扫,并对端子排、二次线进行外观检查。 2. 控制、保护、信号及远动等回路绝缘检查 *2.1 控制回路绝缘检查 在分电屏处,断开控制电源空气开关或取下控制电源保险,控制回路其余部分完好。用 1000V 绝缘摇表测量控制电源正负极回路、跳合闸回路对地的绝缘电阻,要求其阻值应大于 1MΩ。应根据具体控制回路情况,保证所有回路均接受测试,没有死区。 △2.2 音频电缆回路绝缘检查 将音频电缆两侧回路断开,用 1000V 绝缘摇表测量音频电缆对地绝缘,要求其阻值应大于 1MΩ。 2.3 中央信号、远动信号等回路绝缘检查 将各回路两端断开,用 1000V 绝缘摇表测量各回路对地的绝缘电阻,要求其阻值应大于 1MΩ。 2.4 保护电源回路绝缘检查 2.4.1 在分电屏处,断开保护电源空气开关或取下保护电源回路保险,保护电源回路其余部分完好。保护装置所有插件均在拔出位置。 △2.4.2 将保护正负电源短接,如保护装置开入电源用保护电源,则还需与开入端子相连,用 1000V绝缘摇表测量此回路与地的绝缘电阻,要求其阻值应大于 1MΩ。 2.5 对于新投产工程,还需测量上述各回路(电缆)不同线间的绝缘电阻,用 1000V 绝缘摇表测量此回路与地的绝缘电阻,要求其阻值应大于 1MΩ。(此试验需将回路与装置、控制屏、接口屏端子内部回路在端子排处断开,在就地断路器汇控柜端子排与内部回路也断开) 2.6 新装置投入前,在完成上述绝缘检验后,应对全部连接回路用交流 1000V 进行1min 的耐压试验。对运行的设备及其回路,每 5 年应进行一次耐...
