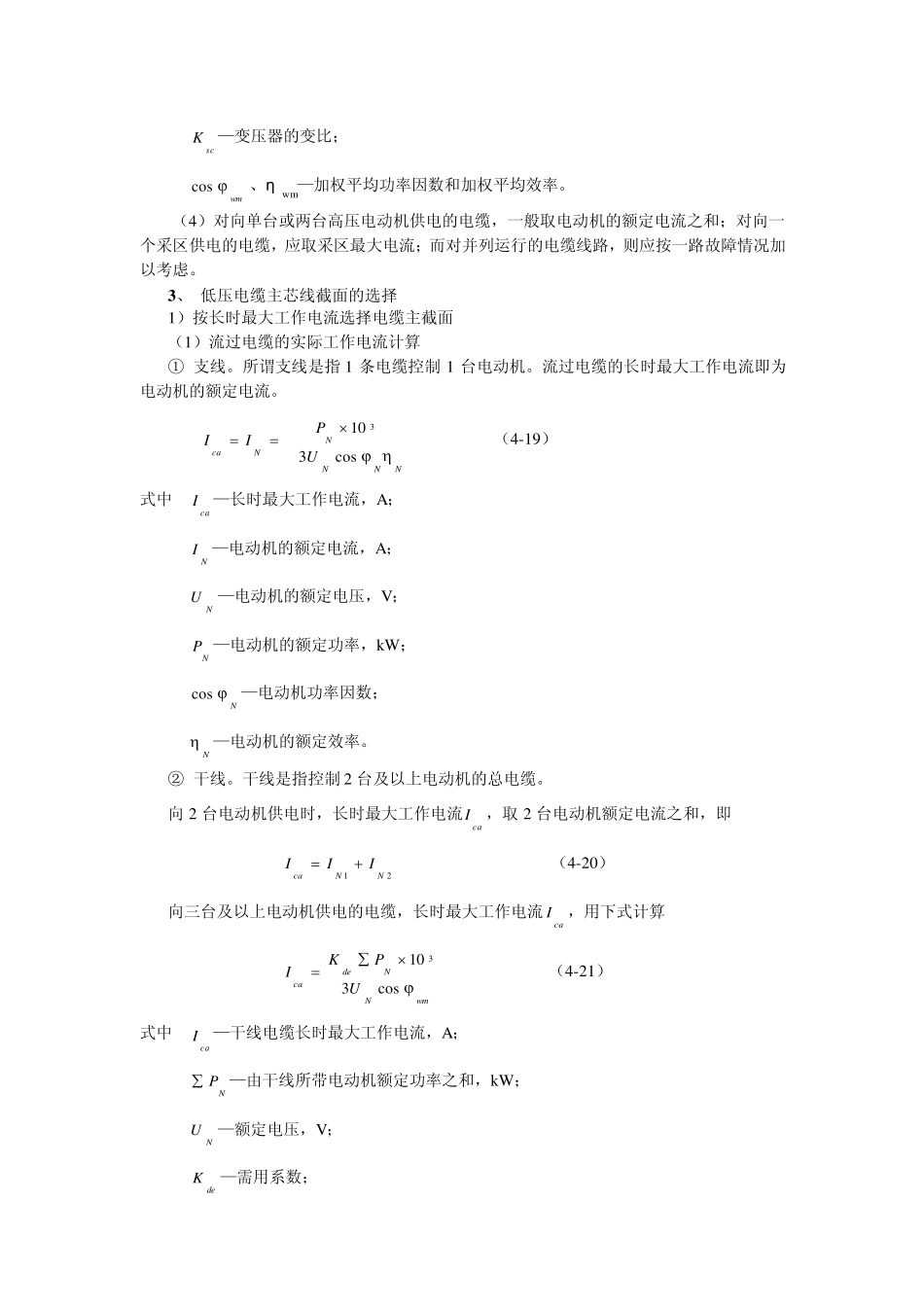

继电保护整定计算公式 1、负荷计算（移变选择）： cosdeNcawmkPS （ 4-1） 式中 Sca--一组用电设备的计算负荷，kVA； ∑ PN--具有相同需用系数Kde 的一组用电设备额定功率之和，kW。 综采工作面用电设备的需用系数Kde 可按下式计算 NdePPkmax6.04.0 （ 4-2） 式中 Pmax--最大一台电动机额定功率，kW； wmcos--一组用电设备的加权平均功率因数 2、高压电缆选择： （ 1）向一台移动变电站供电时，取变电站一次侧额定电流，即 NNNcaUSII131310 （ 4-13） 式中 NS—移动变电站额定容量，kV•A； NU1 —移动变电站一次侧额定电压，V； NI1 —移动变电站一次侧额定电流，A。 （ 2）向两台移动变电站供电时，最大长时负荷电流caI为两台移动变电站一次侧额定电流之和，即 31211121()103NNcaNNNSSIIIU （ 4-14） （ 3）向3 台及以上移动变电站供电时，最大长时负荷电流caI为 3103cosNcaNSCwmwmPIUK （ 4-15） 式中 caI—最大长时负荷电流，A； NP—由移动变电站供电的各用电设备额定容量总和，kW； NU—移动变电站一次侧额定电压，V； scK—变压器的变比； w mcos、η w m—加权平均功率因数和加权平均效率。 （4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。 3 、 低压电缆主芯线截面的选择 1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算 ① 支线。所谓支线是指 1 条电缆控制 1 台电动机。流过电缆的长时最大工作电流即为电动机的额定电流。 NNNNNcaUPIIcos310 3 （4-19） 式中 caI—长时最大工作电流，A； NI—电动机的额定电流，A； NU—电动机的额定电压，V； NP —电动机的额定功率，kW； Ncos—电动机功率因数； N—电动机的额定效率。 ② 干线。干线是指控制 2 台及以上电动机的总电缆。 向 2 台电动机供电时，长时最大工作电流caI，取 2 台电动机额定电流之和，即 21NNcaIII （4-20） 向三台及以上电动机供电的电缆，长时最大工作电流caI，用下式计算 w mNNdecaUPKIcos310 3 （4-21） 式中 caI—干线电缆长时最大工作电流，A； NP—由干线所带电动机额定功率之和，kW； NU—额定电压，V； deK—需用系数； wm...
