继电保护装置调试作业指导书电气调试方案VIP免费

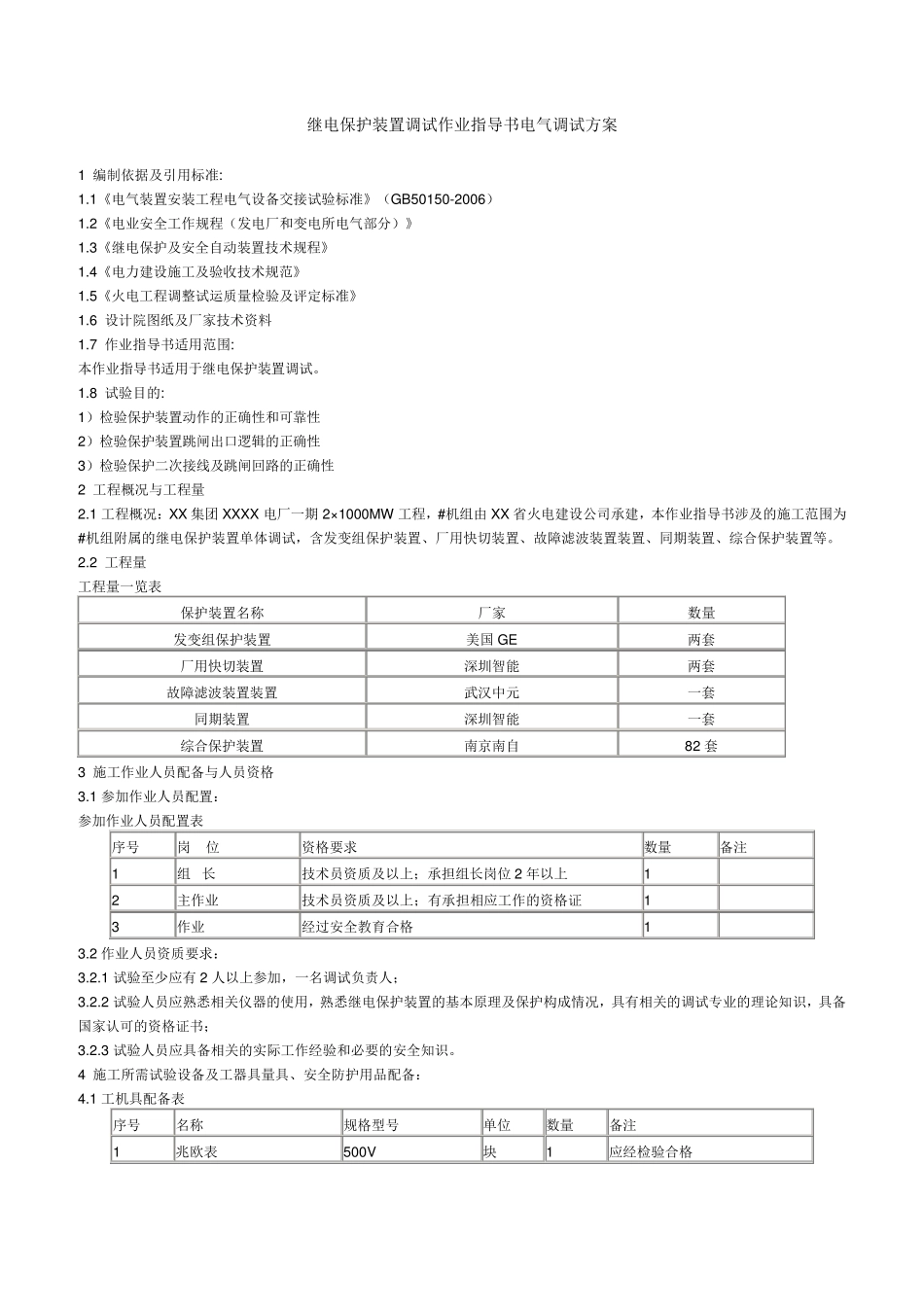

继电保护装置调试作业指导书电气调试方案_第1页
1/8

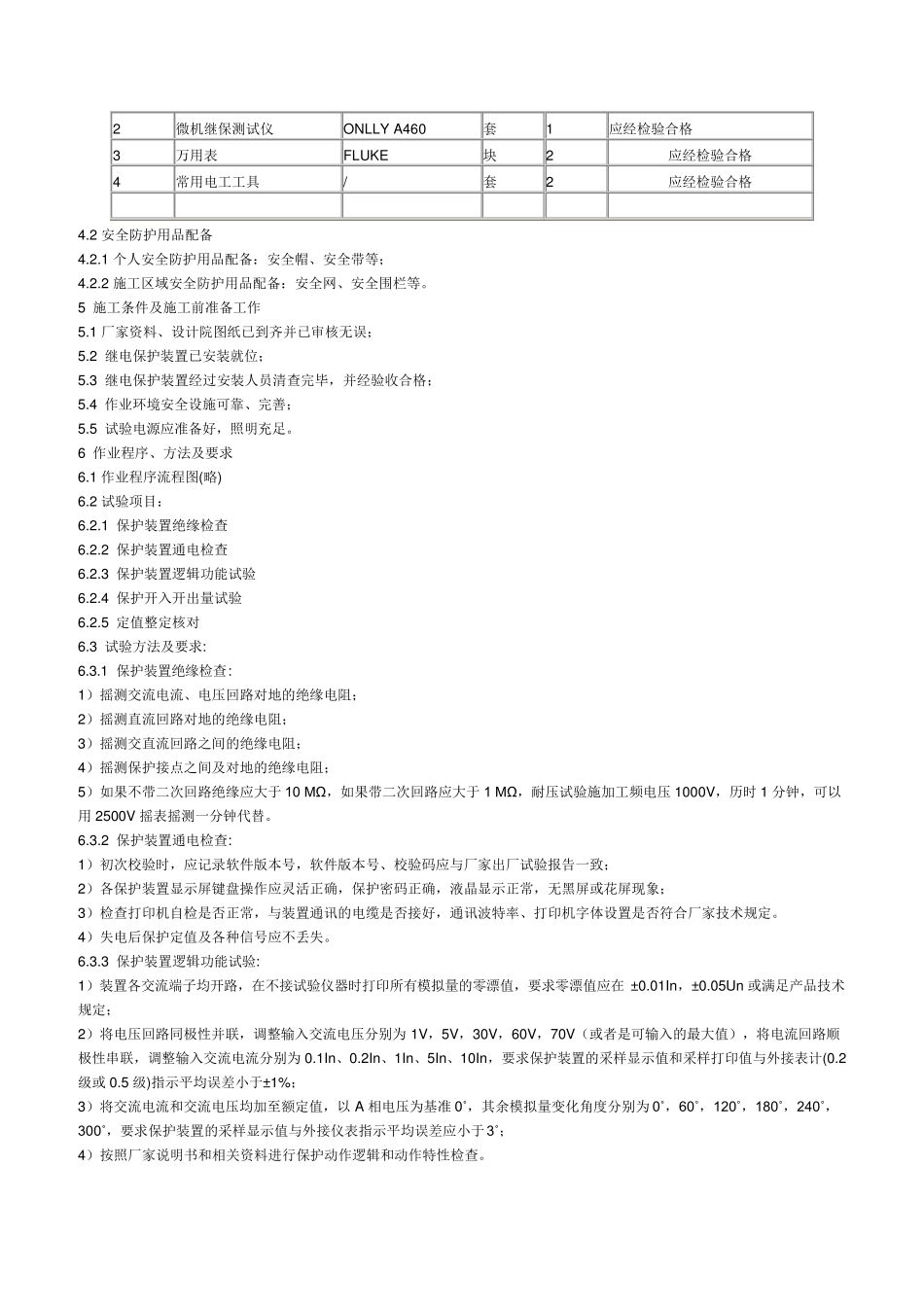

继电保护装置调试作业指导书电气调试方案_第2页
2/8

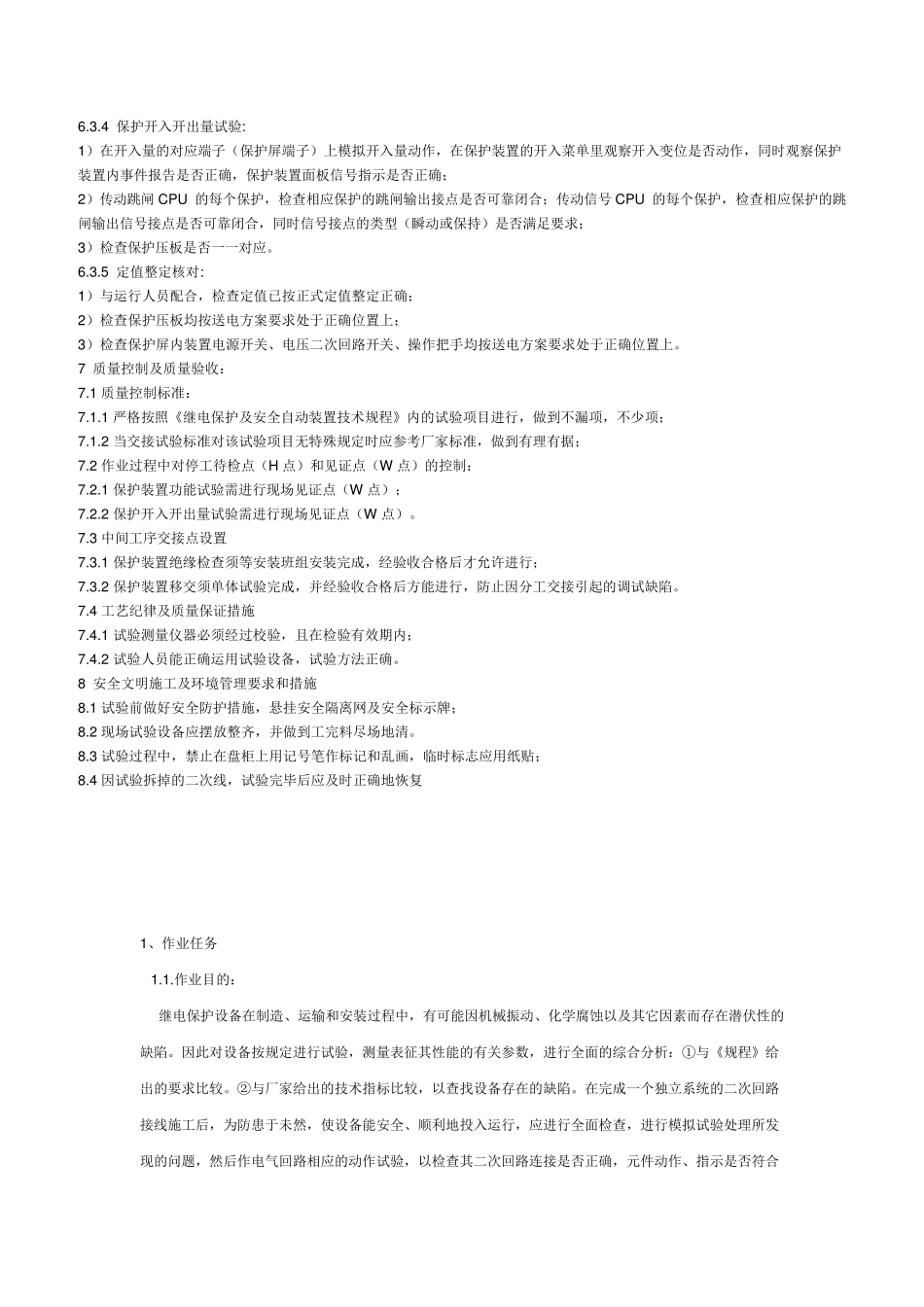

继电保护装置调试作业指导书电气调试方案_第3页
3/8
继电保护装置调试作业指导书电气调试方案 1 编制依据及引用标准: 1.1《电气装置安装工程电气设备交接试验标准》(GB50150-2006) 1.2《电业安全工作规程(发电厂和变电所电气部分)》 1.3《继电保护及安全自动装置技术规程》 1.4《电力建设施工及验收技术规范》 1.5《火电工程调整试运质量检验及评定标准》 1.6 设计院图纸及厂家技术资料 1.7 作业指导书适用范围: 本作业指导书适用于继电保护装置调试。 1.8 试验目的: 1)检验保护装置动作的正确性和可靠性 2)检验保护装置跳闸出口逻辑的正确性 3)检验保护二次接线及跳闸回路的正确性 2 工程概况与工程量 2.1 工程概况:XX 集团XXXX 电厂一期2×1000MW 工程,#机组由XX 省火电建设公司承建,本作业指导书涉及的施工范围为#机组附属的继电保护装置单体调试,含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等。 2.2 工程量 工程量一览表 保护装置名称 厂家 数量 发变组保护装置 美国 GE 两套 厂用快切装置 深圳智能 两套 故障滤波装置装置 武汉中元 一套 同期装置 深圳智能 一套 综合保护装置 南京南自 82 套 3 施工作业人员配备与人员资格 3.1 参加作业人员配置: 参加作业人员配置表 序号 岗 位 资格要求 数量 备注 1 组 长 技术员资质及以上;承担组长岗位 2 年以上 1 2 主作业 技术员资质及以上;有承担相应工作的资格证 1 3 作业 经过安全教育合格 1 3.2 作业人员资质要求: 3.2.1 试验至少应有 2 人以上参加,一名调试负责人; 3.2.2 试验人员应熟悉相关仪器的使用,熟悉继电保护装置的基本原理及保护构成情况,具有相关的调试专业的理论知识,具备国家认可的资格证书; 3.2.3 试验人员应具备相关的实际工作经验和必要的安全知识。 4 施工所需试验设备及工器具量具、安全防护用品配备: 4.1 工机具配备表 序号 名称 规格型号 单位 数量 备注 1 兆欧表 500V 块 1 应经检验合格 2 微机继保测试仪 ONLLY A460 套 1 应经检验合格 3 万用表 FLUKE 块 2 应经检验合格 4 常用电工工具 / 套 2 应经检验合格 4.2 安全防护用品配备 4.2.1 个人安全防护用品配备:安全帽、安全带等; 4.2.2 施工区域安全防护用品配备:安全网、安全围栏等。 5 施工条件及施工前准备工作 5.1 厂家资料、设计院图纸已到齐并已审核无误; 5.2 继电保护...
