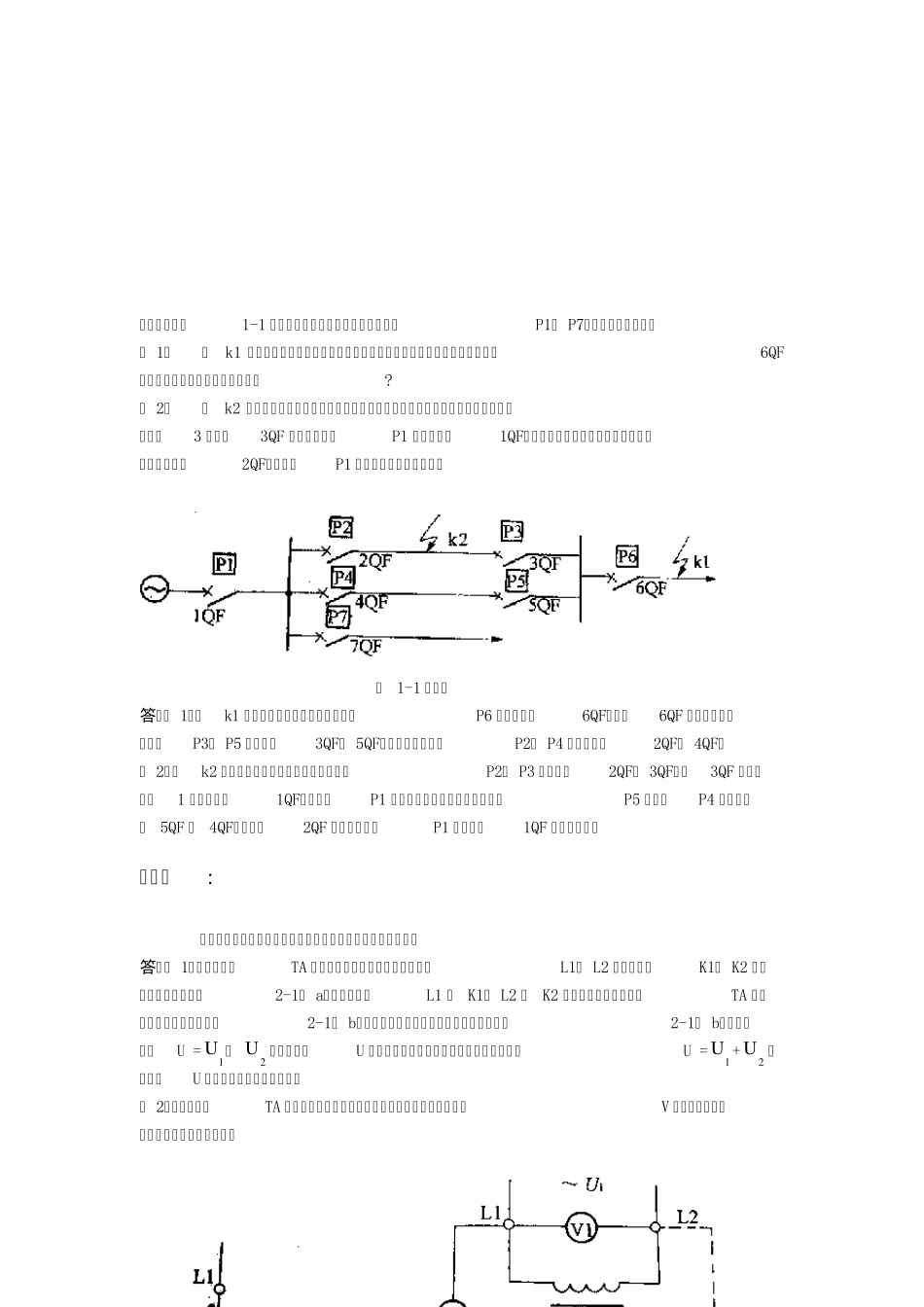

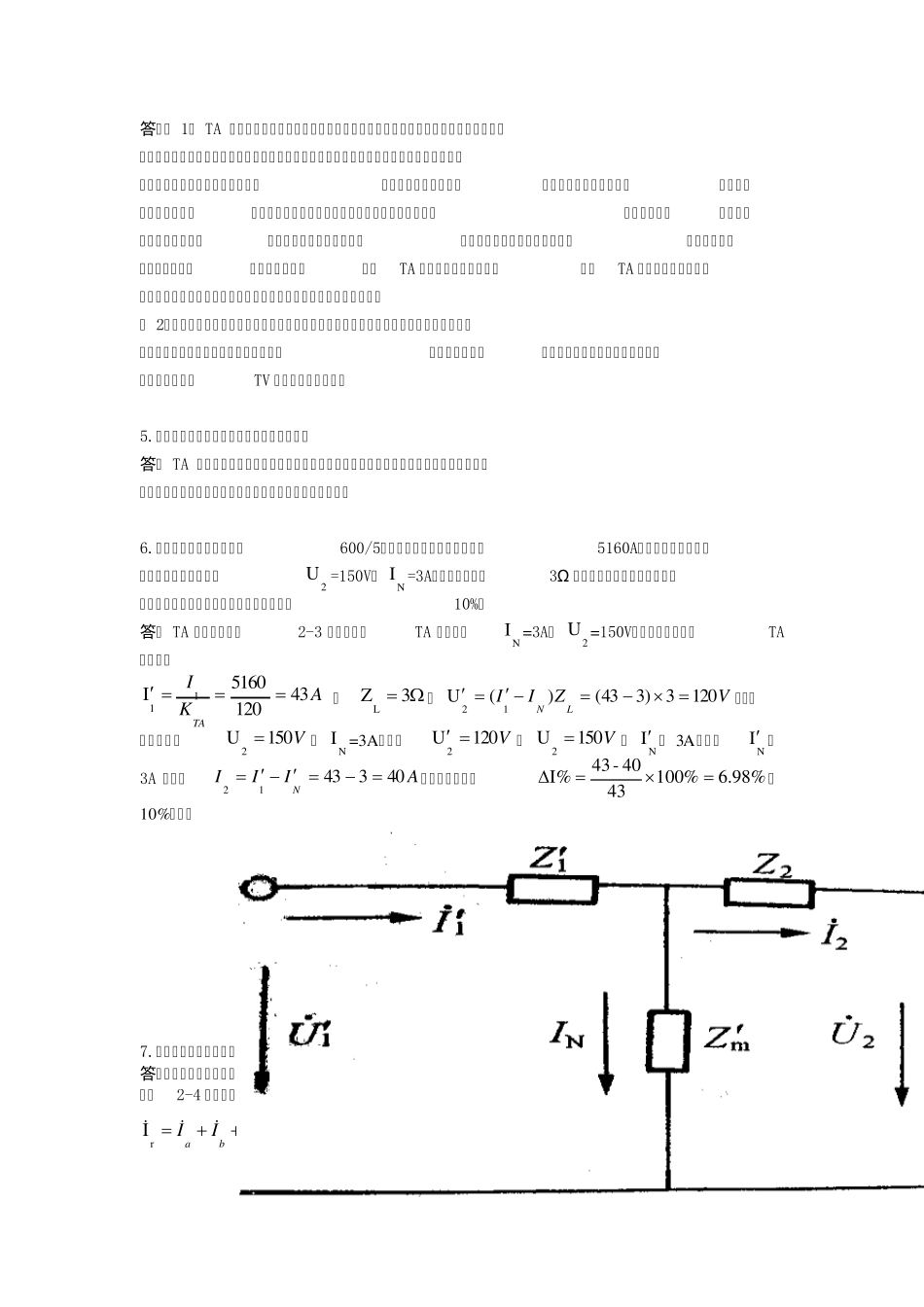

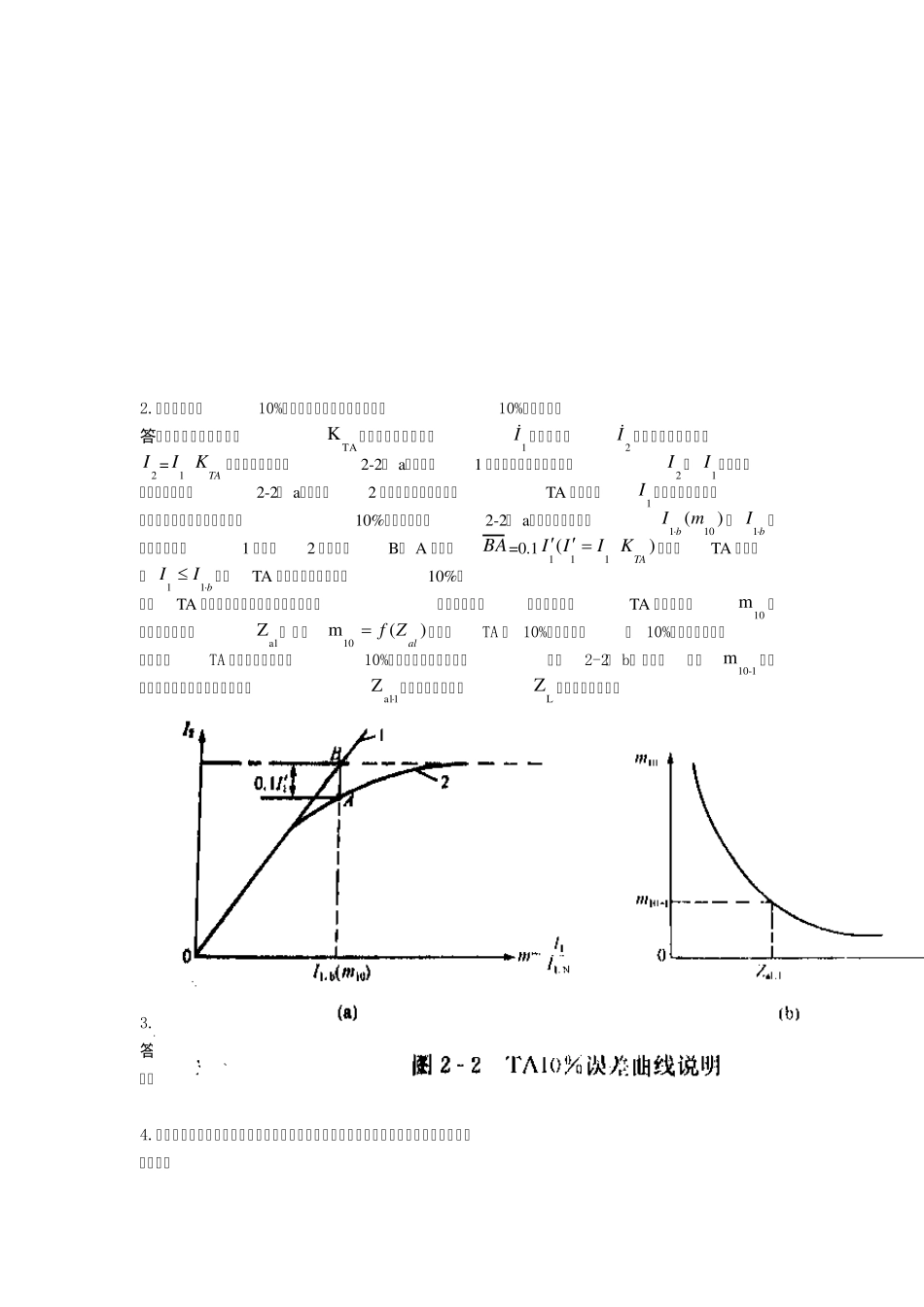

第一章：在图1-1 中，各断路器处均装有继电保护装置P1～ P7。试回答下列问题： （ 1） 当k1 点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF因失灵而拒动，保护又将如何动作? （ 2） 当k2 点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3 拒动或3QF 拒跳，但保护P1 动作并跳开1QF，问此种动作是否有选择性？如果拒动的断路器为2QF，对保护P1 的动作又应该如何评价？ 图 1-1 网络图 答：（ 1）当k1 点短路时，根据选择性要求保护P6 动作应跳开6QF，如果6QF 拒动，由近后备保护P3、 P5 动作跳开3QF、 5QF，或由远后备保护P2、 P4 的动作跳开2QF、 4QF。 （ 2）当k2 点短路时，根据选择性要求应由保护P2、 P3 动作跳开2QF、 3QF，如3QF 拒动，保护1 动作并跳开1QF，则保护P1 为无选择性动作，此时应由保护P5 或保护P4 动作，跳开 5QF 或 4QF。如果是2QF 拒动，则保护P1 动作跳开1QF 具有选择性。 第二章: 1. 1. 电流互感器的极性是如何确定的？常用的接线方式有哪几种？ 答：（ 1）电流互感器TA 采用减极性标示方法，其一次绕组L1－ L2 和二次绕组K1－ K2 引出端子极性标注如图2-1（ a）所示，其中L1 和 K1， L2 和 K2 分别为同极性端。如果TA 的端子标志不清楚，可用图2-1（ b）所示接线测定判定出同极性端，如果用图2-1（ b）中实线接法U =1U －2U，则电压表U 所接测定判断出同极性端，如虚线接法，则U =1U +2U，电压表U 所接两个端子为异极性端。 （ 2）电流互感器TA 常用的接线方式有完全星形接线、不完全星形（两相V 形）接线、两相电流差接线和一相式接线。 2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？ 答：电流互感器额定变比TAK为常数，其一次电流1I 与二次电流2I ，在铁芯不饱和时有2I =TAKI1的线性关系，如图2-2（ a）中直线1 所示。但当铁芯饱和时，2I 与1I 不再保持线性关系，如图2-2（ a）中曲线2 表示。继电保护要求在TA 一次电流1I 等于最大短路电流时，其变化误差要小于或等于10%，因此可在图2-2（ a）中找到一个电流)(101mIb自bI1 点做垂线与直线1 和曲线2 分别交于B、 A 点，且BA=0.1)(111TAKIII。如果TA 一次电流bII11，则TA 变比误差就不会超过10%。 由于TA 变比误差与其二次负荷阻抗有关，为便于计算，制造厂对每种TA 都提供了在10m下...
