内支撑结构施工技术VIP免费

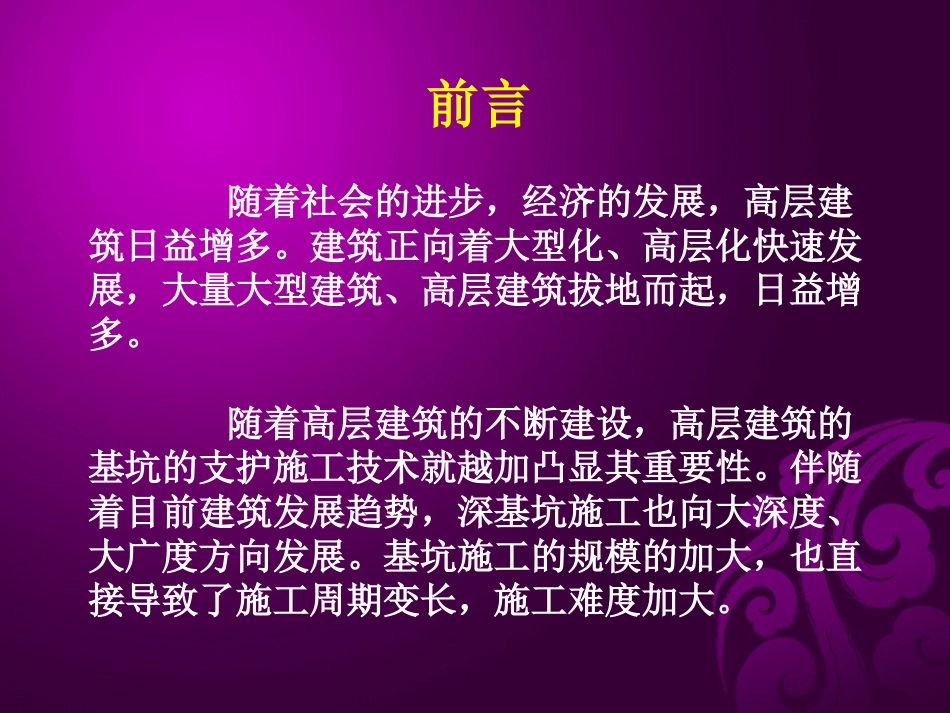

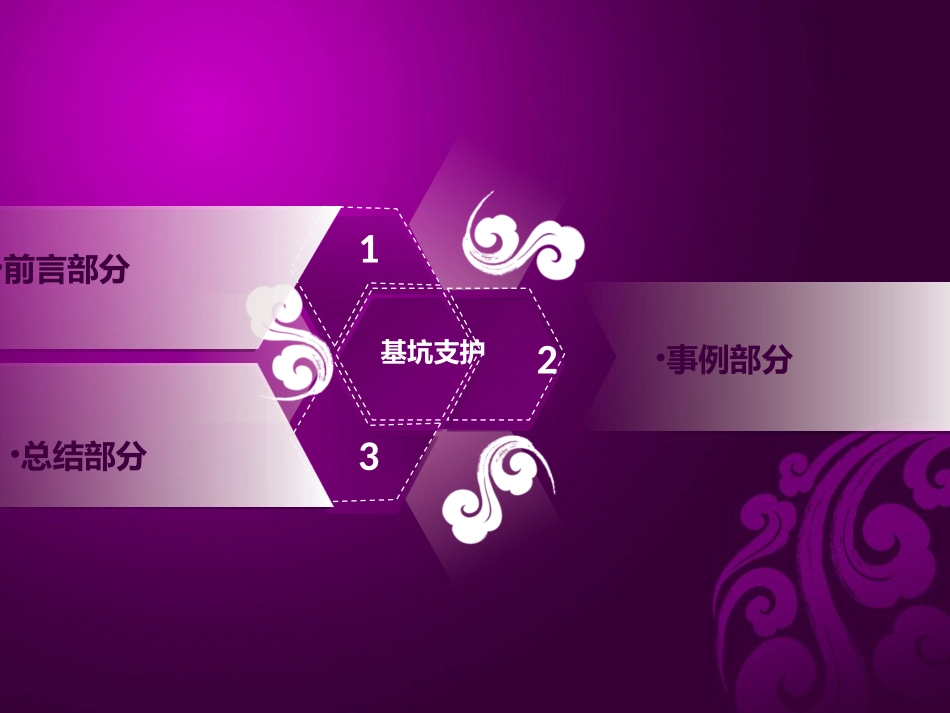

内支撑结构施工技术内支撑结构施工技术123基坑支护•前言部分•总结部分•事例部分前言随着社会的进步，经济的发展，高层建筑日益增多。建筑正向着大型化、高层化快速发展，大量大型建筑、高层建筑拔地而起，日益增多。随着高层建筑的不断建设，高层建筑的基坑的支护施工技术就越加凸显其重要性。伴随着目前建筑发展趋势，深基坑施工也向大深度、大广度方向发展。基坑施工的规模的加大，也直接导致了施工周期变长，施工难度加大。基坑支撑的目的：基坑支护施工是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施的施工。常见的基坑支护型式：排桩支护，桩撑、桩锚、排桩悬臂；地下连续墙支护，地连墙+支撑；水泥土挡墙；钢板桩支护；土钉墙（喷锚支护）；逆作拱墙；放坡；基坑内支撑等等。天津117大厦基坑两层超大环形内支撑完整呈现，其圆环直径达188米，创下世界之最。基坑开挖面积达12.41万平方米，与18个标准足球场面积相当。深基坑施工的特点决定了深基坑施工的技术要求主要包括：首先，施工时技术手段要先进可靠，确保基坑受力可靠以及支护的保护作用完全体现；其次，大型高层建筑通常都建在城市中心，周围建筑物繁多复杂，地下市政管线众多，所以施工必须充分保证不能影响周围相邻的建筑物的安全和稳定，不能破坏周围的地下管线等。再次，基坑开挖期间，地下水控制也属于基坑支护的一部分。因此，必须合理运用明排、降水、截水和回灌等形式控制地下水。保证基础施工安全。最后，根据实际工程需要选取经济合理的施工方案，实现工程最优化工程概况杭州市富春路地下步行系统市民中心站2-4通道财富中心接口工程位于解放东路、富春路路口，北邻市政大楼，南邻国际会议中心，地形呈四方型。基坑围护采用SMW工法搅拌桩内插H700x300型钢，支撑采用大跨度钢管组合内支撑和钢管角撑。基坑设上下两道钢管组合内支撑。第一道搁置在混凝土压顶梁上，第二道钢支撑与2H700x300钢围檩配合使用。注：SMW工法连续墙于1976年在日本问世。SMW工法是以多轴型钻掘搅拌机在现场向一定深度进行钻掘，同时在钻头处喷出水泥系强化剂而与地基土反复混合搅拌，在各施工单元之间则采取重叠搭接施工，然后在水泥土混合体未结硬前插入H型钢或钢板作为其应力补强材，至水泥结硬，便形成一道具有一定强度和刚度的、连续完整的、无接缝的地下墙体。SMW工法与钢管支撑配合使用钢管支撑拼接组装钢支撑连接：螺栓连接和焊接连接双拼钢管与立柱桩连接纵横钢管十字接头连接为了减少围护壁的侧向变形或防止围护壁倒塌，在深基坑围护壁上一定位置（高度），设置钢管支撑，以提高围护壁抵抗主动土压力的能力。作用在水平支撑上的荷载主要是水平力和竖向荷载。水平力主要是由竖向围护结构传来的水、土压力和基坑外荷载钢管支撑固定端安装钢管支撑安装钢管支撑遵循“先长后短，减少接头”的原则优先使用标准节，最后一节根据实际长度使用可调节钢管来完成。活动端大样钢管支撑活动端钢内撑安装时，应尽量保持内点略高，中间低的状态（高差10~15mm）以确保其受力后不上凸。每根钢内撑一头应焊接两个施加预应力支座，其强度应满足施加预应力的要求。钢管支撑图右端为活动端,施加预应力;左端为固定端施加预应力施加预应力是支护工程的重要环节，施加预应力成功与否，直接影响到基坑支护的效果，因此，该环节应严格把关，详实记录。施加预应力之前，应进行钢管支撑限位焊接。施加预应力应逐根进行，如实记录加载时间、施加预应力的大小。有条件时，同一方向上的钢管支撑应同时施加预应力。完成预加应力后，根据钢管支撑与围檩之间实际情况，采用钢锲块进行定位，对钢锲块要求有效固定，经验收合格后，加载的千斤顶方可卸载。主要材料所用材料主要为H型钢和钢管，采用焊接和高强度螺栓组装而成，并由工厂制作。标准节长度一般12.0m，施工现场也可按需裁截使用。构件的尺寸、规格按使用功能分为三种：1.钢管支撑：钢管2.H型钢：H型钢3.立柱：角钢焊接H型钢角钢土方开挖土方开挖土方的开挖根据钢管支撑的进度进行开挖。一道钢管支撑，可以先撑后挖；多道钢管支撑，可以采用阶梯式开挖，...
