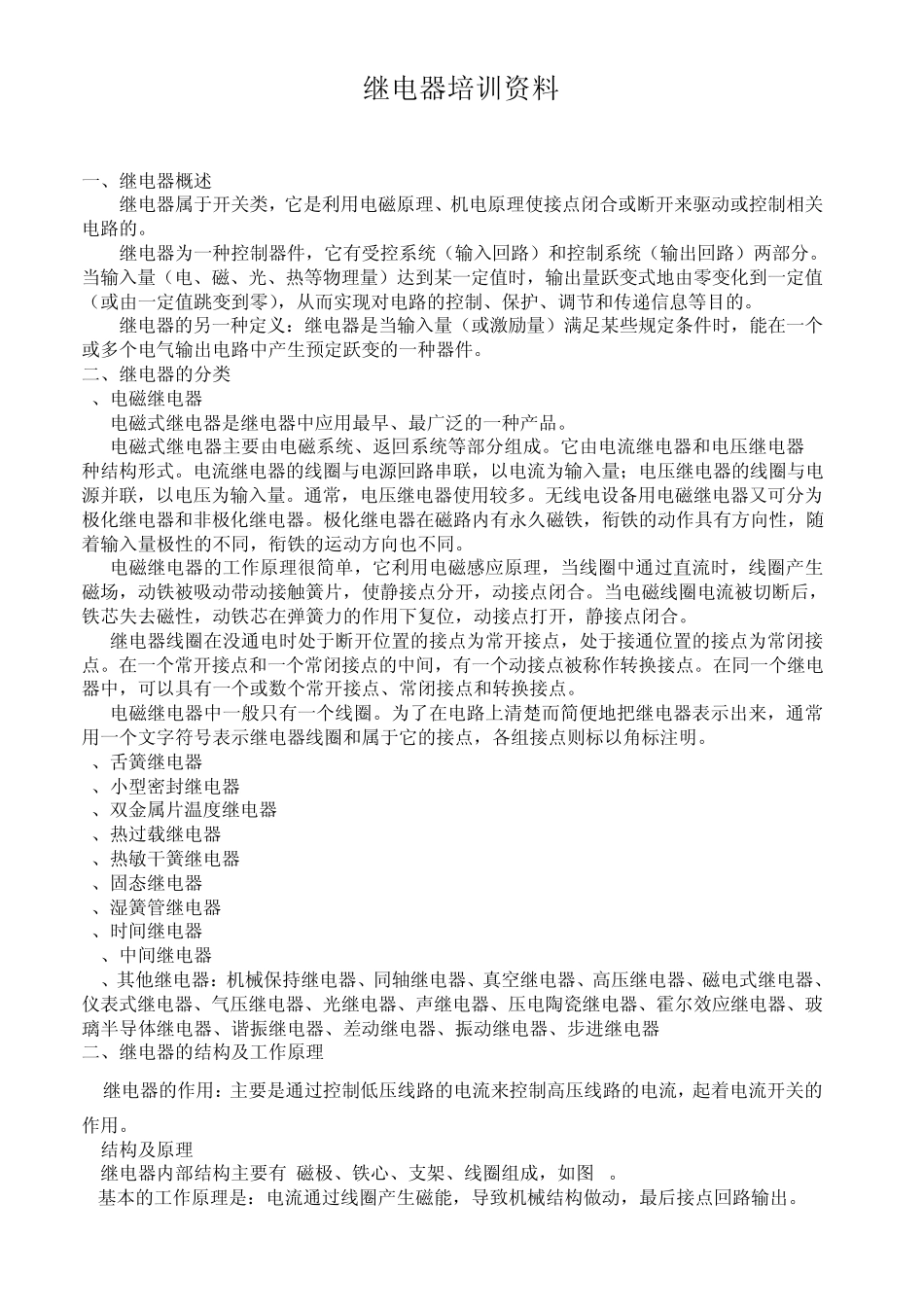

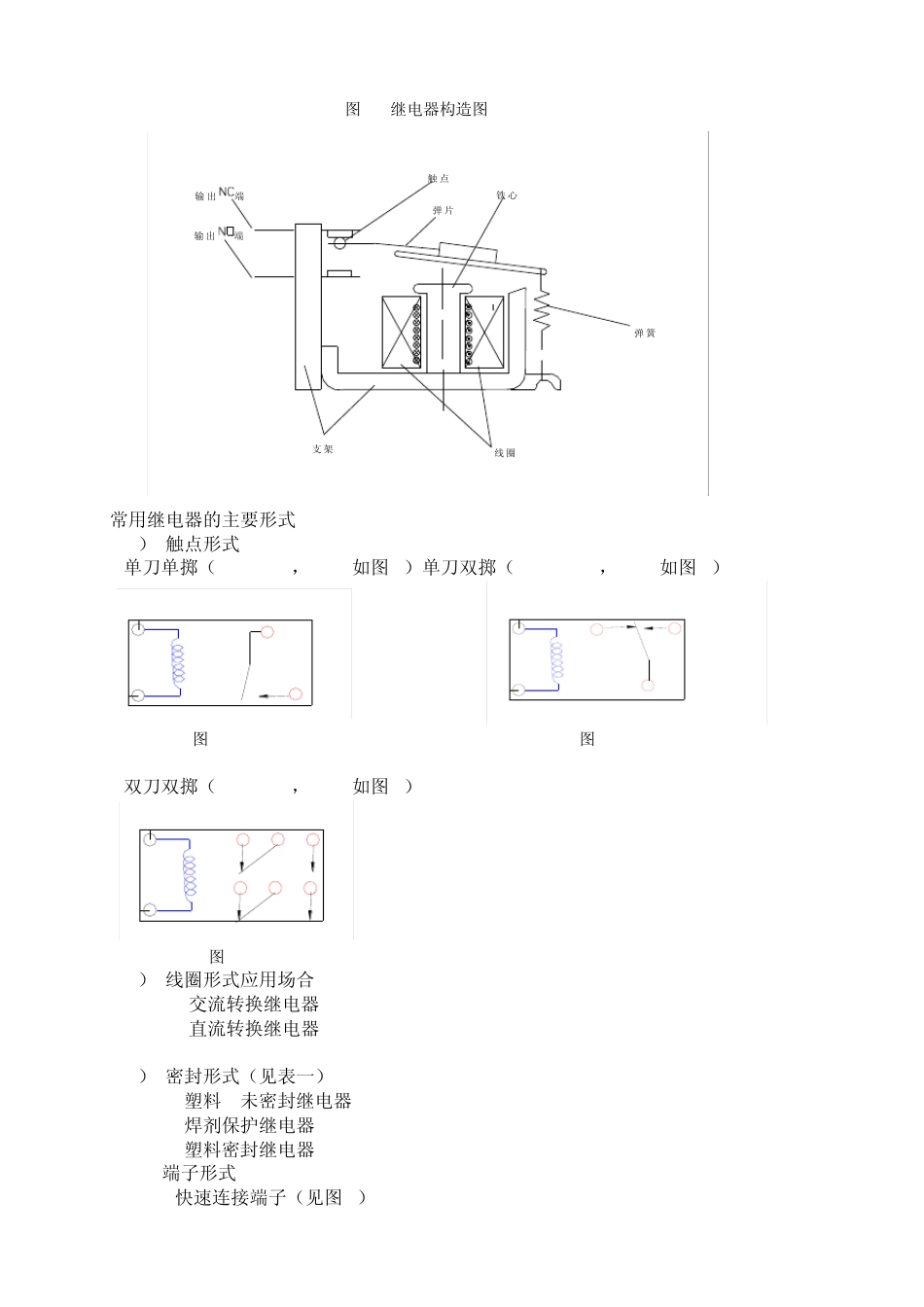

继电器培训资料 一、继电器概述 继电器属于开关类,它是利用电磁原理、机电原理使接点闭合或断开来驱动或控制相关电路的。 继电器为一种控制器件,它有受控系统(输入回路)和控制系统(输出回路)两部分。当输入量(电、磁、光、热等物理量)达到某一定值时,输出量跃变式地由零变化到一定值(或由一定值跳变到零),从而实现对电路的控制、保护、调节和传递信息等目的。 继电器的另一种定义:继电器是当输入量(或激励量)满足某些规定条件时,能在一个或多个电气输出电路中产生预定跃变的一种器件。 二、继电器的分类 1、电磁继电器 电磁式继电器是继电器中应用最早、最广泛的一种产品。 电磁式继电器主要由电磁系统、返回系统等部分组成。它由电流继电器和电压继电器2种结构形式。电流继电器的线圈与电源回路串联,以电流为输入量;电压继电器的线圈与电源并联,以电压为输入量。通常,电压继电器使用较多。无线电设备用电磁继电器又可分为极化继电器和非极化继电器。极化继电器在磁路内有永久磁铁,衔铁的动作具有方向性,随着输入量极性的不同,衔铁的运动方向也不同。 电磁继电器的工作原理很简单,它利用电磁感应原理,当线圈中通过直流时,线圈产生磁场,动铁被吸动带动接触簧片,使静接点分开,动接点闭合。当电磁线圈电流被切断后,铁芯失去磁性,动铁芯在弹簧力的作用下复位,动接点打开,静接点闭合。 继电器线圈在没通电时处于断开位置的接点为常开接点,处于接通位置的接点为常闭接点。在一个常开接点和一个常闭接点的中间,有一个动接点被称作转换接点。在同一个继电器中,可以具有一个或数个常开接点、常闭接点和转换接点。 电磁继电器中一般只有一个线圈。为了在电路上清楚而简便地把继电器表示出来,通常用一个文字符号表示继电器线圈和属于它的接点,各组接点则标以角标注明。 2、舌簧继电器 3、小型密封继电器 4、双金属片温度继电器 5、热过载继电器 6、热敏干簧继电器 7、固态继电器 8、湿簧管继电器 9、时间继电器 10、中间继电器 11、其他继电器:机械保持继电器、同轴继电器、真空继电器、高压继电器、磁电式继电器、仪表式继电器、气压继电器、光继电器、声继电器、压电陶瓷继电器、霍尔效应继电器、玻璃半导体继电器、谐振继电器、差动继电器、振动继电器、步进继电器 二、继电器的结构及工作原理 1.继电器的作用:主要是通过控制低压线路的电流来控制高压线路的电流,起着电流开关的作用。 2...
