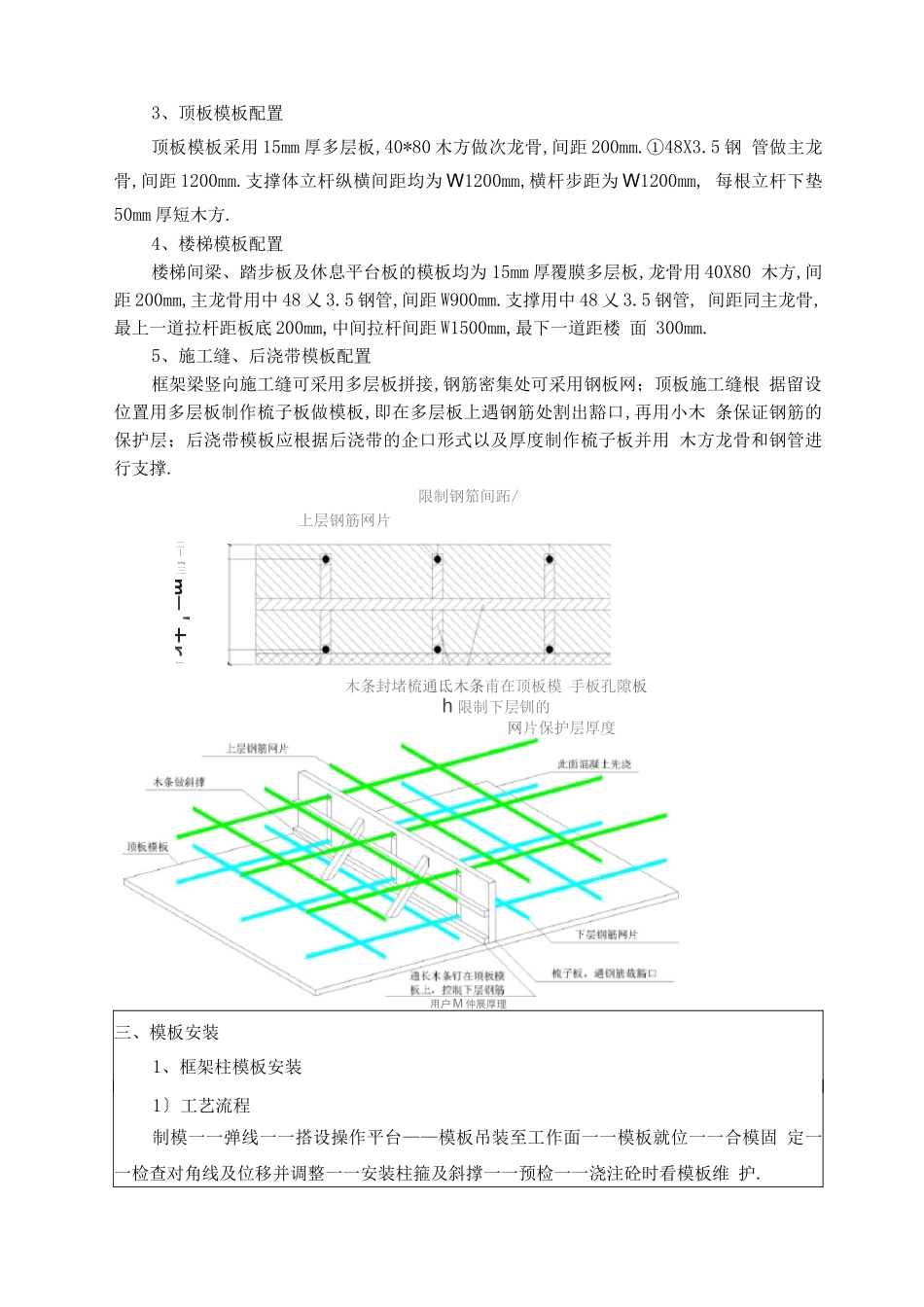

技术交底记录 工程名称A08 氧化车间工程交底日期2021-02-16施工单位河南冠亚建筑工程分项工程名称模板工程交底提要模板工程施工技术交底一、作业准备1、机具准备电锯、电刨、手锯、开孔钻、锤子、斧子、扳手、撬棍、水平尺、线坠、卷尺等.2、材料准备覆膜多层板、木方〔40*80〕、钢管、扣件、油托、对拉螺栓、3 型卡、PVC 套管、 短木方〔垫在立杆下面用〕、脱模剂等3、技术准备熟悉图纸,建筑、结构结合,有不明确之处提前与工程总工沟通.4、作业条件1〕测量放线：弹好楼层模板位置线、限制线、标高线.2〕隐蔽验收：完成钢筋隐检、预留、预埋等工作,并形成隐蔽验收记录.3〕、施工缝清理、剔凿完毕.4〕完成上道工序的交接检.二、模板配置1、框架柱500X700 框架柱,竖楞间距 100mm,柱箍间距 W500mm,柱箍对拉螺栓 612.穿柱 对拉螺栓 614,竖向道数同柱箍,B 边每道穿柱螺栓 1 根 612, H 边每道穿柱螺栓 1 根 612.700X900 框架柱,竖楞间距 100mm,柱箍间距 W500mm,柱箍对拉螺栓 612.穿柱 对拉螺栓 612,竖向道数同柱箍,B 边每道穿柱螺栓 1 根 612, H 边每道穿柱螺栓 1 根 612.2、框架梁梁底模、侧模均采用 15mm 厚覆膜多层板,40X80mm 木方作次龙骨,底模次龙骨 间距250mm,侧模次龙骨间距 300mm；底模主龙骨采用钢管,间距 1200mm,侧模主龙 骨采用方木,用绿豆丝固定在顶板上,间距 500mm.梁高度大于等于 600mm 时,必须配置穿梁螺栓,直径 12mm.1 / 83、顶板模板配置顶板模板采用 15mm 厚多层板,40*80 木方做次龙骨,间距 200mm.①48X3.5 钢 管做主龙骨,间距 1200mm.支撑体立杆纵横间距均为 W1200mm,横杆步距为 W1200mm, 每根立杆下垫50mm 厚短木方.4、楼梯模板配置楼梯间梁、踏步板及休息平台板的模板均为 15mm 厚覆膜多层板,龙骨用 40X80 木方,间距 200mm,主龙骨用中 48 乂 3.5 钢管,间距 W900mm.支撑用中 48 乂 3.5 钢管, 间距同主龙骨,最上一道拉杆距板底 200mm,中间拉杆间距 W1500mm,最下一道距楼 面 300mm.5、施工缝、后浇带模板配置框架梁竖向施工缝可采用多层板拼接,钢筋密集处可采用钢板网；顶板施工缝根 据留设位置用多层板制作梳子板做模板,即在多层板上遇钢筋处割出豁口,再用小木 条保证钢筋的保护层；后浇带模板应根据后浇带的企口形式以及厚度制作梳子板并用 木方龙骨和钢管进行支撑.限制钢笳间跖/用户 M 仲展厚理三、模板安装1、框架柱模板安装1〕工艺流程制模...
