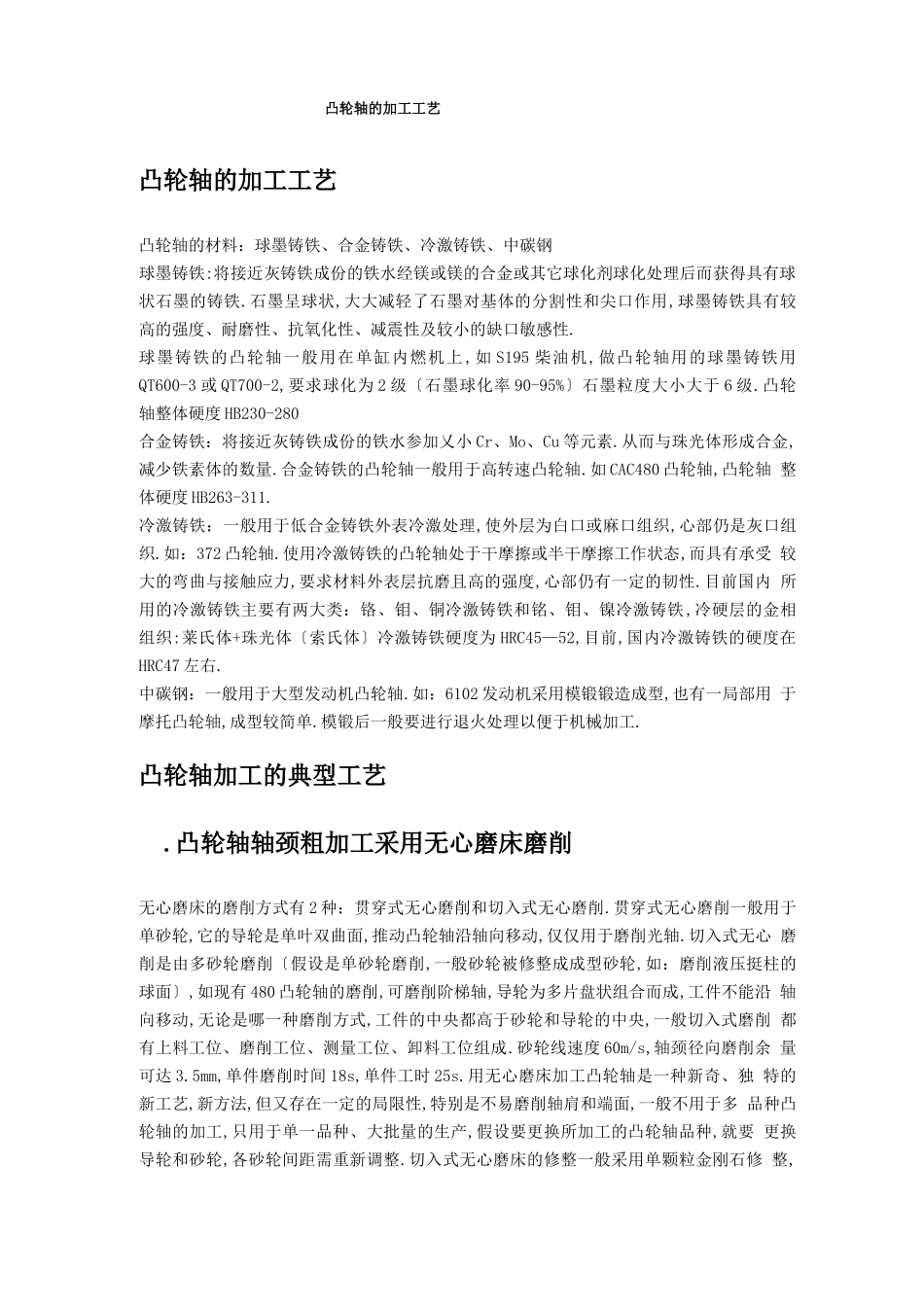

凸轮轴的加工工艺凸轮轴的加工工艺凸轮轴的材料：球墨铸铁、合金铸铁、冷激铸铁、中碳钢球墨铸铁:将接近灰铸铁成份的铁水经镁或镁的合金或其它球化剂球化处理后而获得具有球 状石墨的铸铁.石墨呈球状,大大减轻了石墨对基体的分割性和尖口作用,球墨铸铁具有较 高的强度、耐磨性、抗氧化性、减震性及较小的缺口敏感性.球墨铸铁的凸轮轴一般用在单缸内燃机上,如 S195 柴油机,做凸轮轴用的球墨铸铁用 QT600-3 或 QT700-2,要求球化为 2 级〔石墨球化率 90-95%〕石墨粒度大小大于 6 级.凸轮 轴整体硬度 HB230-280合金铸铁：将接近灰铸铁成份的铁水参加乂小 Cr、Mo、Cu 等元素.从而与珠光体形成合金, 减少铁素体的数量.合金铸铁的凸轮轴一般用于高转速凸轮轴.如 CAC480 凸轮轴,凸轮轴 整体硬度 HB263-311.冷激铸铁：一般用于低合金铸铁外表冷激处理,使外层为白口或麻口组织,心部仍是灰口组 织.如：372 凸轮轴.使用冷激铸铁的凸轮轴处于干摩擦或半干摩擦工作状态,而具有承受 较大的弯曲与接触应力,要求材料外表层抗磨且高的强度,心部仍有一定的韧性.目前国内 所用的冷激铸铁主要有两大类：铬、钼、铜冷激铸铁和铭、钼、镍冷激铸铁,冷硬层的金相 组织:莱氏体+珠光体〔索氏体〕冷激铸铁硬度为 HRC45—52,目前,国内冷激铸铁的硬度在 HRC47 左右.中碳钢：一般用于大型发动机凸轮轴.如：6102 发动机采用模锻锻造成型,也有一局部用 于摩托凸轮轴,成型较简单.模锻后一般要进行退火处理以便于机械加工.凸轮轴加工的典型工艺.凸轮轴轴颈粗加工采用无心磨床磨削无心磨床的磨削方式有 2 种：贯穿式无心磨削和切入式无心磨削.贯穿式无心磨削一般用于 单砂轮,它的导轮是单叶双曲面,推动凸轮轴沿轴向移动,仅仅用于磨削光轴.切入式无心 磨削是由多砂轮磨削〔假设是单砂轮磨削,一般砂轮被修整成成型砂轮,如：磨削液压挺柱的 球面〕,如现有 480 凸轮轴的磨削,可磨削阶梯轴,导轮为多片盘状组合而成,工件不能沿 轴向移动,无论是哪一种磨削方式,工件的中央都高于砂轮和导轮的中央,一般切入式磨削 都有上料工位、磨削工位、测量工位、卸料工位组成.砂轮线速度 60m/s,轴颈径向磨削余 量可达 3.5mm,单件磨削时间 18s,单件工时 25s.用无心磨床加工凸轮轴是一种新奇、独 特的新工艺,新方法,但又存在一定的局限性,特别是不易磨削轴肩和端面,一般不用于多 品种凸轮轴的加工,只用于单一品种、大批量的生产,假设要更换所加工的凸轮轴品种...
