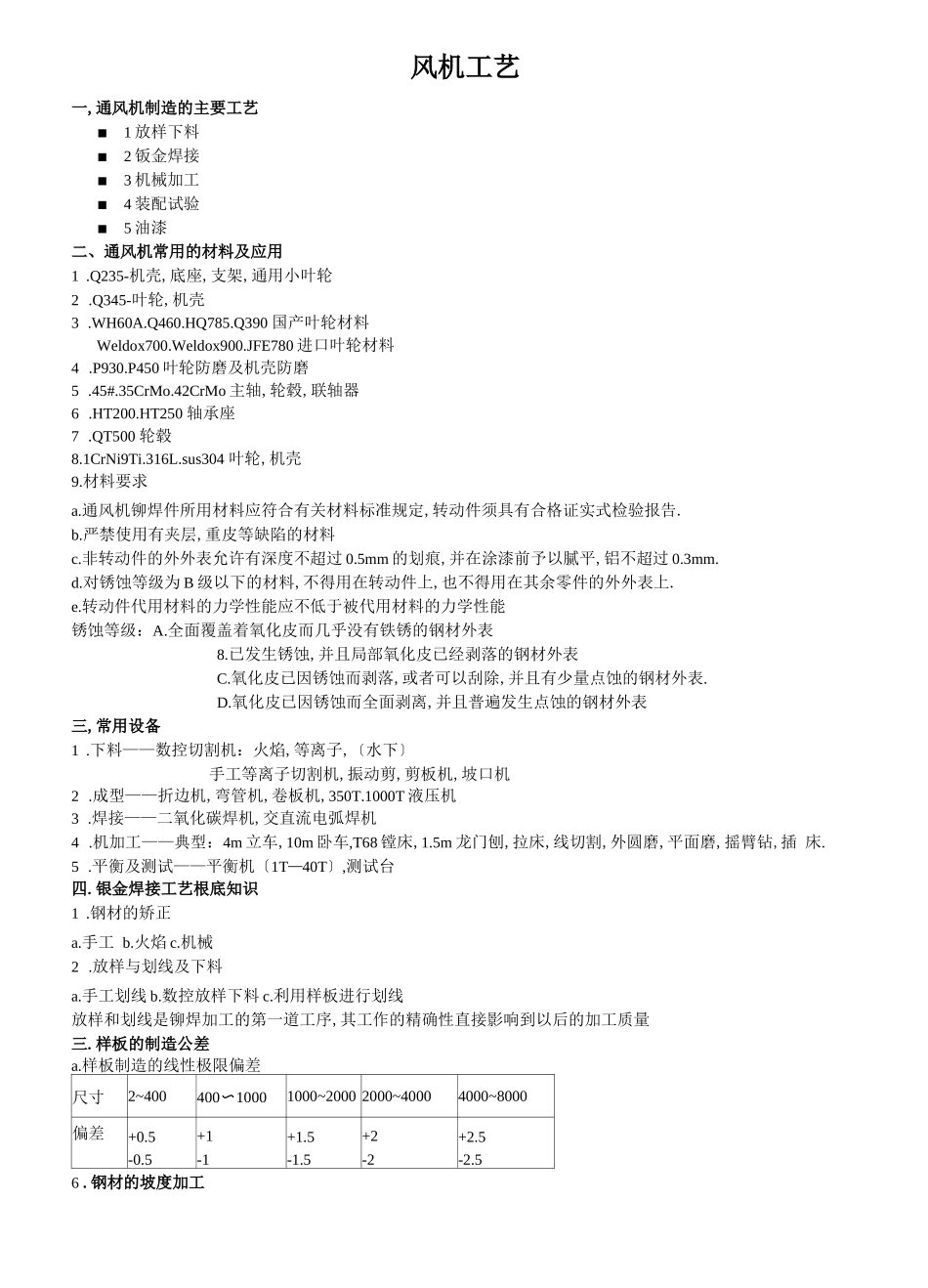

风机工艺一,通风机制造的主要工艺■1 放样下料■2 钣金焊接■3 机械加工■4 装配试验■5 油漆二、通风机常用的材料及应用1 .Q235-机壳,底座,支架,通用小叶轮2 .Q345-叶轮,机壳3 .WH60A.Q460.HQ785.Q390 国产叶轮材料Weldox700.Weldox900.JFE780 进口叶轮材料4 .P930.P450 叶轮防磨及机壳防磨5 .45#.35CrMo.42CrMo 主轴,轮毂,联轴器6 .HT200.HT250 轴承座7 .QT500 轮毂8.1CrNi9Ti.316L.sus304 叶轮,机壳9.材料要求a.通风机铆焊件所用材料应符合有关材料标准规定,转动件须具有合格证实式检验报告.b.严禁使用有夹层,重皮等缺陷的材料c.非转动件的外外表允许有深度不超过 0.5mm 的划痕,并在涂漆前予以腻平,铝不超过 0.3mm.d.对锈蚀等级为 B 级以下的材料,不得用在转动件上,也不得用在其余零件的外外表上.e.转动件代用材料的力学性能应不低于被代用材料的力学性能锈蚀等级：A.全面覆盖着氧化皮而几乎没有铁锈的钢材外表8.已发生锈蚀,并且局部氧化皮已经剥落的钢材外表C.氧化皮已因锈蚀而剥落,或者可以刮除,并且有少量点蚀的钢材外表.D.氧化皮已因锈蚀而全面剥离,并且普遍发生点蚀的钢材外表三,常用设备1 .下料——数控切割机：火焰,等离子,〔水下〕手工等离子切割机,振动剪,剪板机,坡口机2 .成型——折边机,弯管机,卷板机,350T.1000T 液压机3 .焊接——二氧化碳焊机,交直流电弧焊机4 .机加工——典型：4m 立车,10m 卧车,T68 镗床,1.5m 龙门刨,拉床,线切割,外圆磨,平面磨,摇臂钻,插 床.5 .平衡及测试——平衡机〔1T—40T〕,测试台四.银金焊接工艺根底知识1 .钢材的矫正a.手工 b.火焰 c.机械2 .放样与划线及下料a.手工划线 b.数控放样下料 c.利用样板进行划线放样和划线是铆焊加工的第一道工序,其工作的精确性直接影响到以后的加工质量三.样板的制造公差a.样板制造的线性极限偏差尺寸2~400400〜10001000~2000 2000~40004000~8000偏差+0.5-0.5+1-1+1.5-1.5+2-2+2.5-2.56 .钢材的坡度加工〔一〕加工法（1）割坡口 2.机加工坡口〔刨,车〕3.坡口机打坡口 4.碳弧气刨坡口气割和碳弧气刨的坡口用砂轮打磨光滑,去除渗碳层,直至露出金属光泽〔二〕坡口的型式（2）型 2.x 型 3.v 型〔三〕叶轮的坡口要求〔1〕叶片坡口及焊逢形式a.小于 8mm 不开坡口b.8〜10mm 单边坡口c.大于 10mm 开双边坡口d.焊脚高度见标准（3）.机翼形叶片坡口的形式a.单边坡口b.小于 5mm 不开坡口c.焊脚高度（4）.耐磨头坡口形式a.耐...
