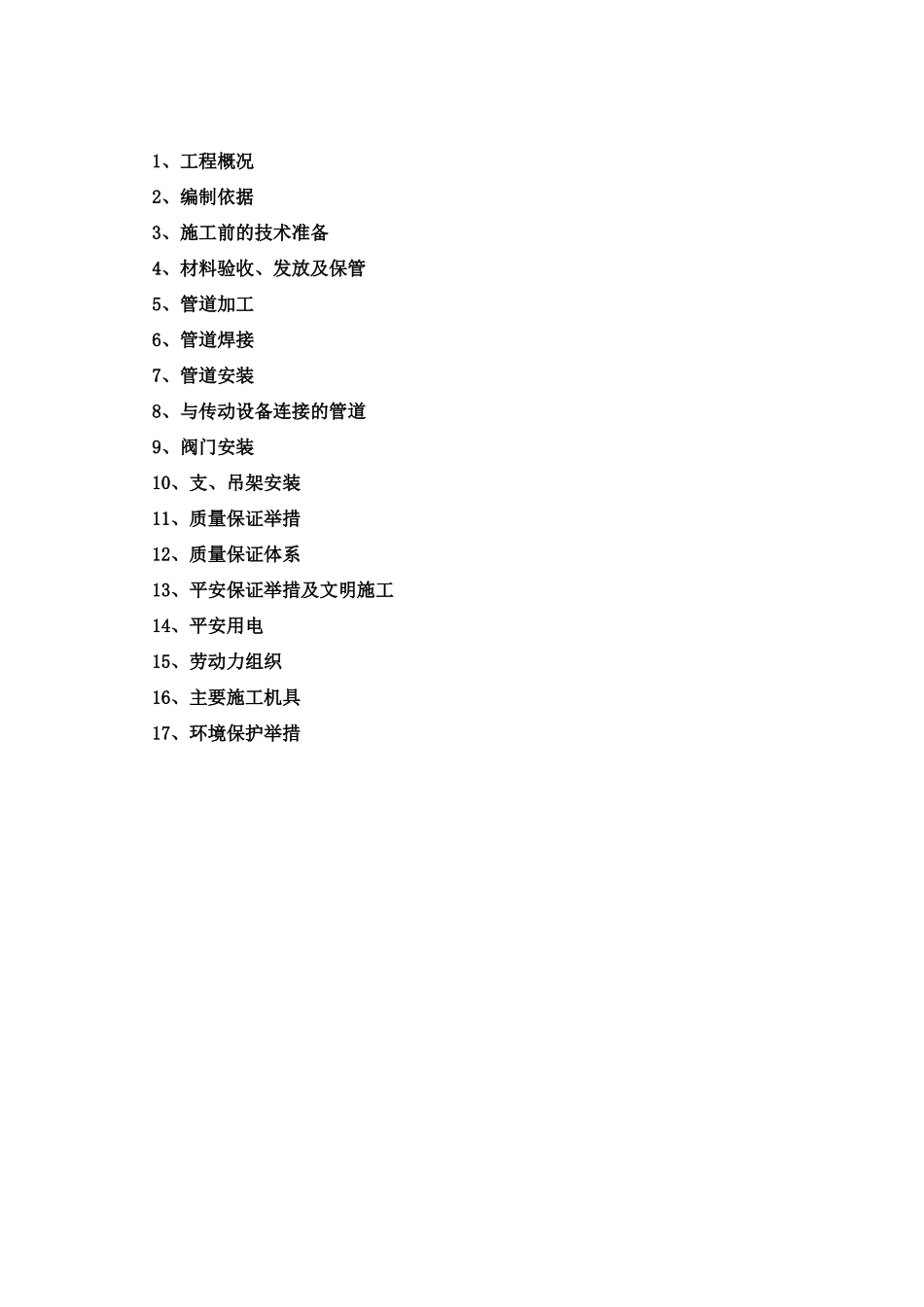

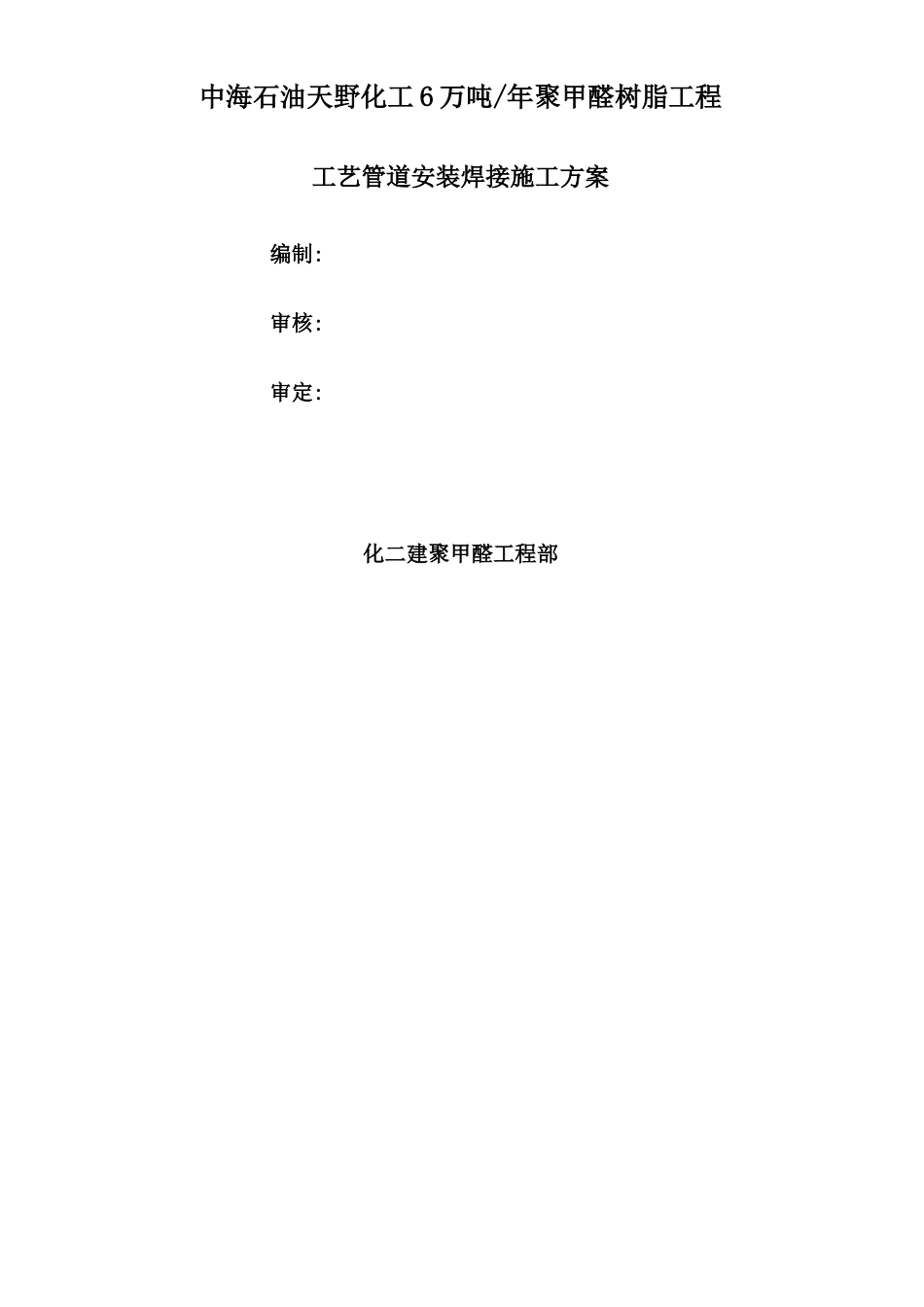

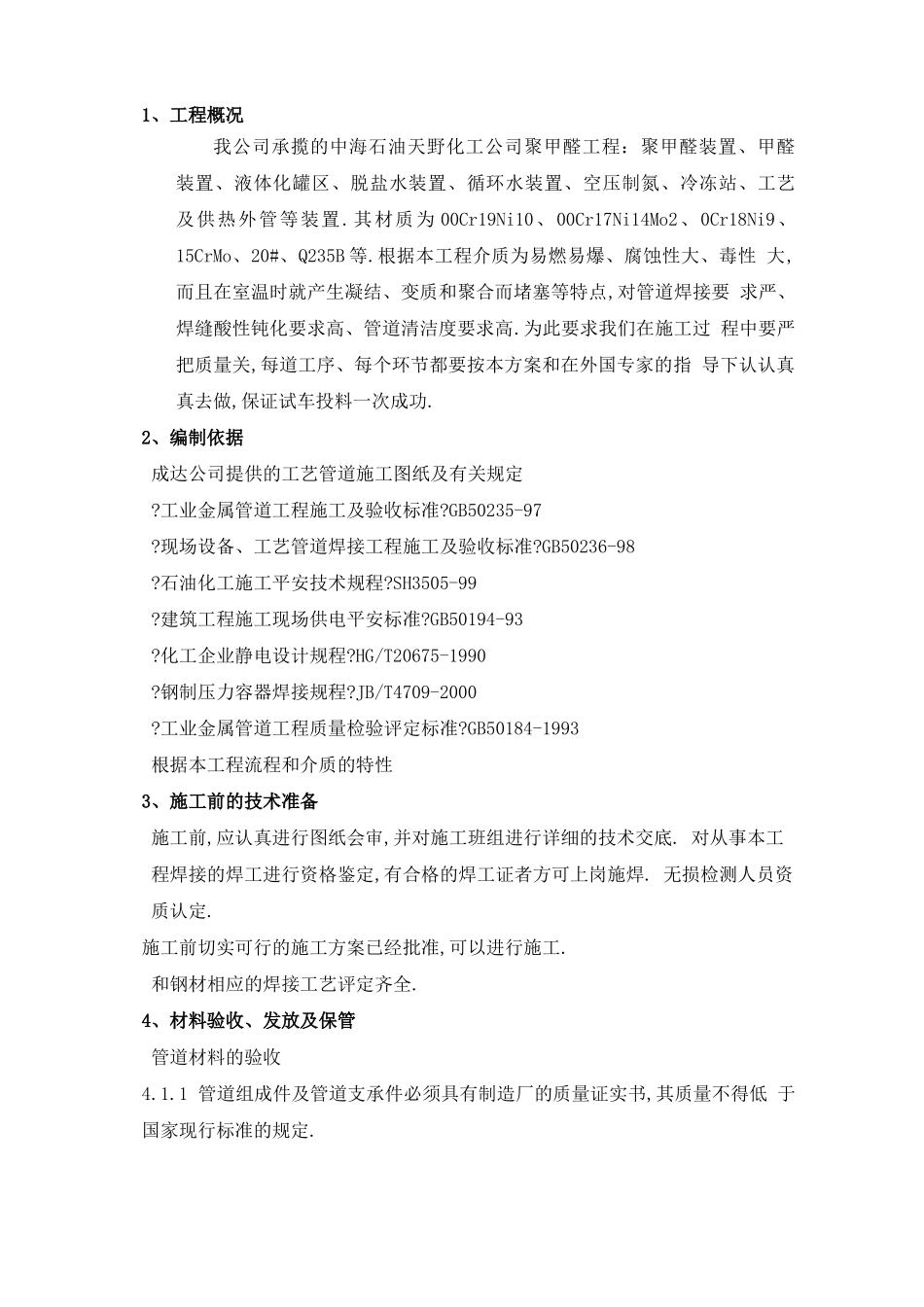

中海石油天野化工 6 万吨/年聚甲醛树脂工程工艺管道安装焊接施工方案编制:审核:审定: 化二建聚甲醛工程部1、工程概况2、编制依据3、施工前的技术准备4、材料验收、发放及保管5、管道加工6、管道焊接7、管道安装8、与传动设备连接的管道9、阀门安装10、支、吊架安装11、质量保证举措12、质量保证体系13、平安保证举措及文明施工14、平安用电15、劳动力组织16、主要施工机具17、环境保护举措1、工程概况我公司承揽的中海石油天野化工公司聚甲醛工程：聚甲醛装置、甲醛 装置、液体化罐区、脱盐水装置、循环水装置、空压制氮、冷冻站、工艺 及供热外管等装置.其材质为 00Cr19Ni10、00Cr17Ni14Mo2、0Cr18Ni9、 15CrMo、20#、Q235B 等.根据本工程介质为易燃易爆、腐蚀性大、毒性 大,而且在室温时就产生凝结、变质和聚合而堵塞等特点,对管道焊接要 求严、焊缝酸性钝化要求高、管道清洁度要求高.为此要求我们在施工过 程中要严把质量关,每道工序、每个环节都要按本方案和在外国专家的指 导下认认真真去做,保证试车投料一次成功.2、编制依据成达公司提供的工艺管道施工图纸及有关规定?工业金属管道工程施工及验收标准?GB50235-97?现场设备、工艺管道焊接工程施工及验收标准?GB50236-98?石油化工施工平安技术规程?SH3505-99?建筑工程施工现场供电平安标准?GB50194-93?化工企业静电设计规程?HG/T20675-1990?钢制压力容器焊接规程?JB/T4709-2000?工业金属管道工程质量检验评定标准?GB50184-1993根据本工程流程和介质的特性3、施工前的技术准备施工前,应认真进行图纸会审,并对施工班组进行详细的技术交底. 对从事本工程焊接的焊工进行资格鉴定,有合格的焊工证者方可上岗施焊. 无损检测人员资质认定.施工前切实可行的施工方案已经批准,可以进行施工.和钢材相应的焊接工艺评定齐全.4、材料验收、发放及保管管道材料的验收4.1.1 管道组成件及管道支承件必须具有制造厂的质量证实书,其质量不得低 于国家现行标准的规定.4.1.2 管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的 规定,并应按国家现行标准进行外观检查,其外表应无裂纹、麻点、夹渣、折 皱、重皮、划痕、严重锈蚀等缺陷,不合格的不得使用.4.1.3 要求进行低温冲击韧性试验的材料,供货方应提供低温冲击韧性试验结 果的文件,其指标不得低于设计文件的规定,否那么应按 684519 的规定进行补 项试验.4.1.4 要求进行晶间腐蚀试验的不锈钢管子及管件,供货方应提供晶间腐...
